Zum Transport verwenden Sie einen
handelsüblichen Stapler oder
Hubwagen. Sichern Sie die Maschine
beim Transport gegen Umfallen.
Die Aufstellung der Maschine sollte
in geschlossenen Räumen erfolgen,
werkstattübliche Bedingungen sind
dabei ausreichend.
5.2 Montage
Wenn Sie beim Auspacken einen
Transportschaden feststellen,
benachrichtigen Sie umgehend
Ihren Händler, nehmen Sie das
Gerät nicht in Betrieb.
Entsorgen Sie die Verpackung
bitte umweltgerecht.
Entfernen Sie das Rostschutzfett
mit Petroleum, Dieselöl oder einem
milden Lösungsmittel.
Schrauben Sie die Maschine von
der Palette ab.
Bewegen Sie Bettschlitten
und Reitstock nach rechts.
Schieben Sie 2 ausreichend starke
Stahlstangen in die 4 Öffnungen
des Maschinenständers (A, Fig 3).
Mit ausreichend starken
Tragegurten anheben.

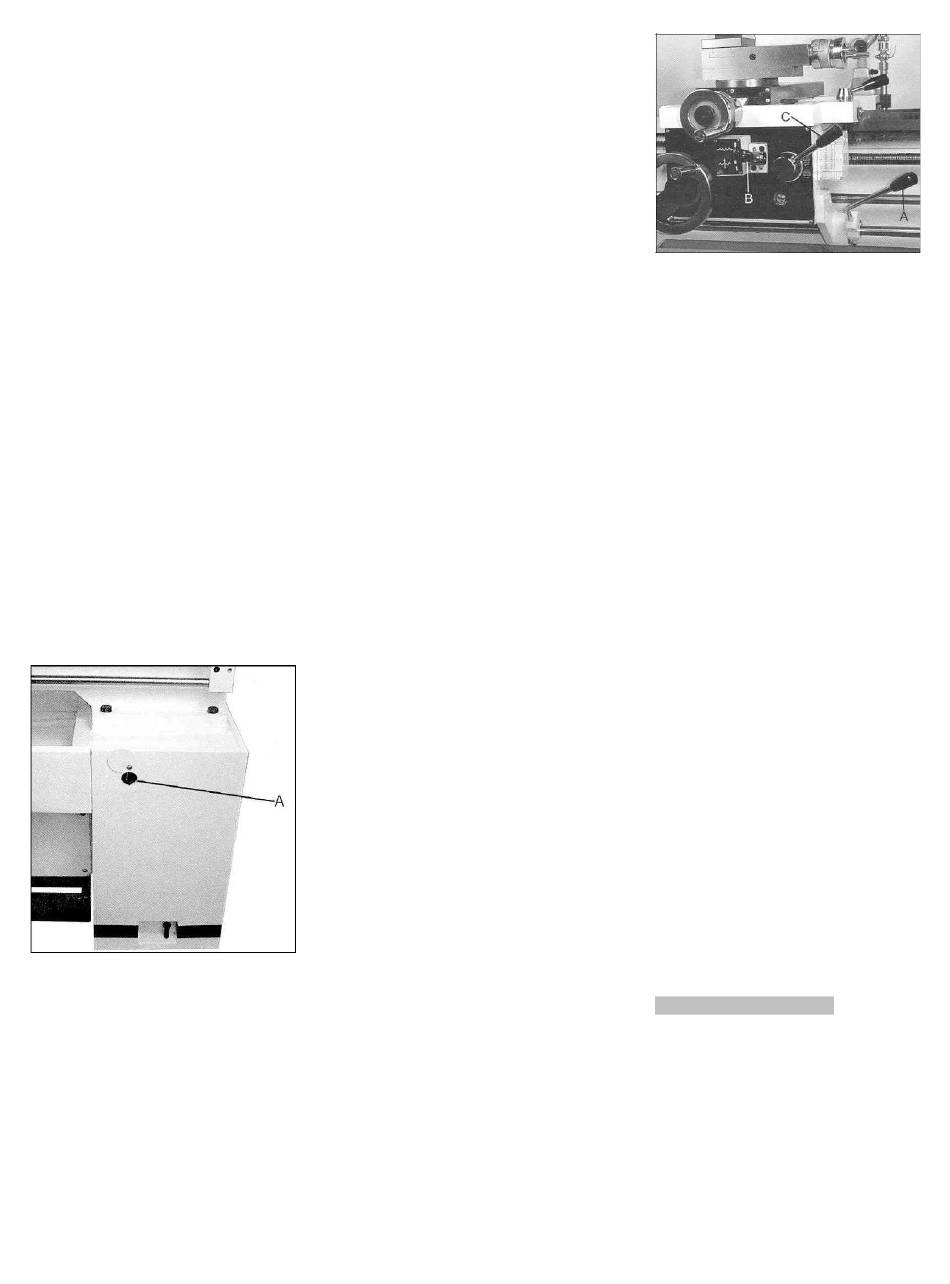

Fig 3
Achtung:
Die Maschine ist schwer (995 kg)!
Achten Sie auf ausreichende
Tragfähigkeit und einwandfreien
Zustand der Hebezeuge.
Treten Sie niemals unter
schwebende Lasten.
Verwenden Sie eine
Maschinenwasserwaage um das
Maschinenbett eben auszurichten.
Die Maschinengenauigkeit ist nur
bei ebenem Bett gegeben.
5.3 Elektrischer Anschluss
Der kundenseitige Netzanschluss
sowie die verwendeten
Verlängerungsleitungen müssen den
Vorschriften entsprechen. Die
Netzspannung und Frequenz müssen
mit den Leistungsschilddaten an der
Maschine übereinstimmen.
Die bauliche Absicherung muss
dabei 16A betragen.
Verwenden Sie nur
Anschlussleitungen mit
Kennzeichnung H07RN-F
Anschlüsse und Reparaturen der
elektrischen Ausrüstung dürfen
nur von einer Elektrofachkraft
durchgeführt werden.
Der Elektroanschluss erfolgt an der
Klemmenleiste im Schaltschrank.
5.4 Erstschmierung
Vor der Inbetriebnahme der Maschine
sind alle Schmierstellen zu versorgen,
sowie alle Schmiermittelstände auf
Niveau zu bringen!
Bei Nichtbeachtung sind
erhebliche Schäden möglich!
(Siehe Schmierung in Kapitel 8 )
Nach einmonatigem Betrieb muss
das Öl in Spindelstock,
Vorschubgetriebe und
Schlosskasten gewechselt werden.
Der Kühlmittelbehälter ist mit
Kühlemulsion zu füllen (siehe
Kapitel 8.7).
5.5 Inbetriebnahme
Prüfen Sie das Spannmittel vor
dem Start der Maschine (siehe
Kapitel 6.2).
Schalten Sie den Hauptschalter
am Schaltschrank auf ON.
Mit dem Schalthebel (A, Fig 4) kann
die Hauptspindel gestartet werden.
16
Fig 4
Schalthebel
- nach rechts und unten für Vorlauf
- nach rechts und oben für Rücklauf
Bringen Sie den Schalthebel in
Nullstellung um die Maschine
zu stoppen.
Der Tastknopf (D, Fig 6) wird
verwendet um die Spindel im
Tippbetrieb zu bewegen.
Die Fußbremse stoppt alle
Maschinenfunktionen und bremst
die Spindelrotation.
Achtung:
Die Maschine bleibt unter Spannung.
Der Not-Aus Taster (C, Fig 6)
stoppt alle Maschinenfunktionen.
Achtung:
Die Maschine bleibt unter Spannung.
Entriegeln Sie den Not-Aus Taster
durch Drehung im Uhrzeigersinn.
HINWEIS:
Sowohl der Räderdeckel (H, Fig 2-
2) als auch der Futterschutz (J) sind
mit Endschalter überwacht. Um die
Maschine zu starten müssen beide
geschlossen sein.
5.6 Einlaufphase
Geben Sie dem Getriebe Zeit
sich einzulaufen.
Betreiben Sie die Maschine für
die ersten 6 Stunden nicht über
650 U/min.
6. Betrieb der Maschine
Achtung:
Vor Rüst- und Einstellarbeiten
muss die Maschine gegen
Inbetriebnahme gesichert werden.
Netzstecker ziehen und die Not-
Aus Taste drücken!
Führen Sie Mess- und Einstellarbeiten
nur bei Maschinenstillstand durch.
