Netzanschluss
Motorleistung
Betriebsstrom
Verlängerungskabel (H07RN-F):
Bauseitige Absicherung
Isolationsklasse
JWL-1015:
Anzahl mechanischer Geschwindigkeiten
400, 700, 1000, 1500, 2200, 3300 U/min
Nettogewicht
JWL-1015VS:
Anzahl mechanischer Geschwindigkeiten
Drehzahlbereich L
Drehzahlbereich M
Drehzahlbereich H
Nettogewicht
4.3 Schallemission
Schalldruckpegel
(nach EN ISO 11202):
Leerlauf
Bearbeitung
Die angegebenen Werte sind Emissionspegel und sind nicht
notwendigerweise Pegel für sicheres Arbeiten.
Sie sollen dem Anwender eine Abschätzung der Gefährdung
und des Risikos ermöglichen.

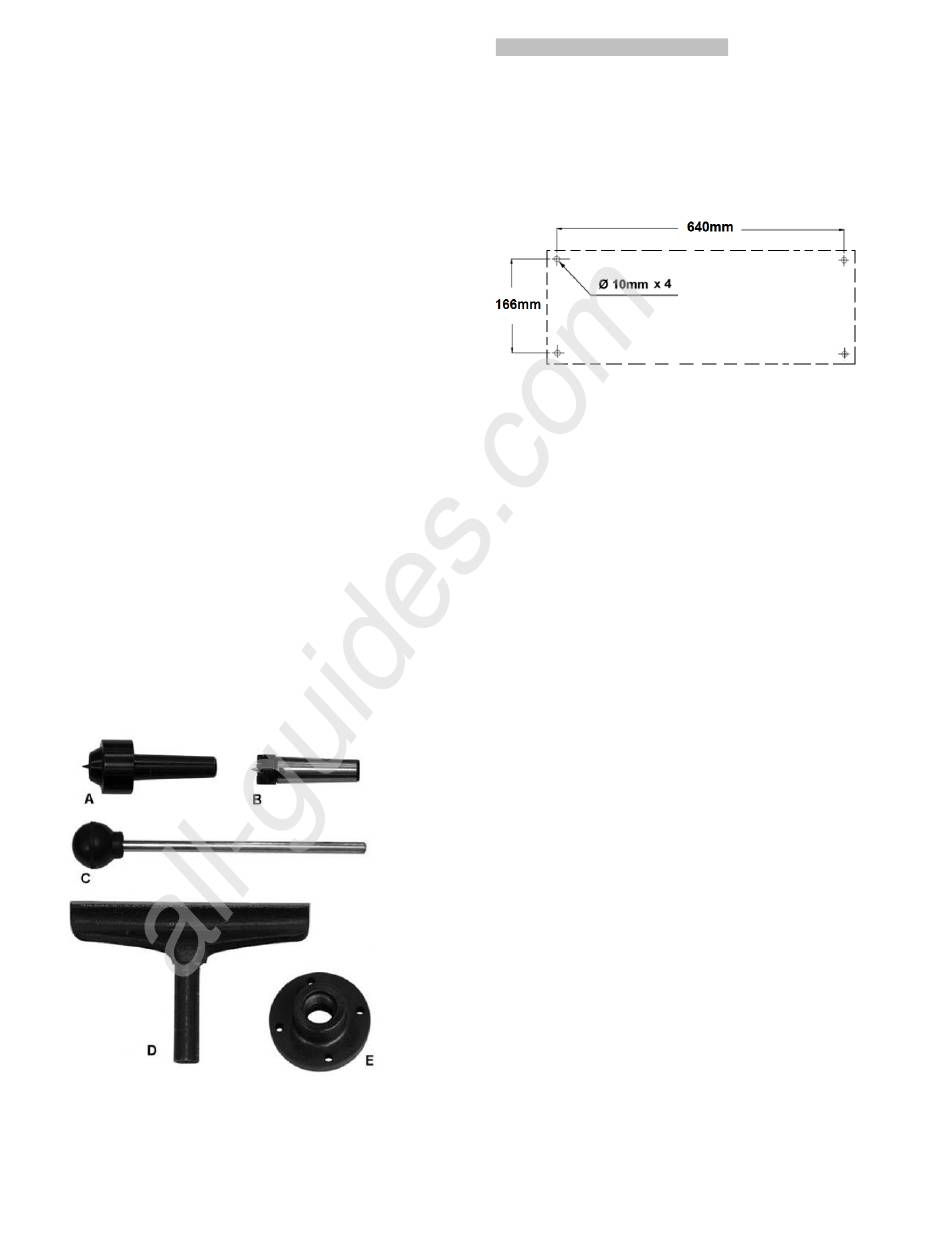

4.4 Lieferumfang
Mitlaufkörnerspitze
Stirnmitnehmer
Ausstoß bolzen
150 mm Handstahlauflage
75 mm Aufspannscheibe
Gebrauchsanleitung
Ersatzteilliste.
All manuals and user guides at all-guides.com
1~230V, PE, 50Hz
0.37 kW (0.5 PS)
2.5 A
3x1.5 mm²
10A
I
6
35 kg
3
200 - 1050 U/min
300 - 1750 U/min
600 - 3600 U/min
33 kg
LpA 67,4 dB(A)
LpA 76,5 dB(A)
Fig 2
5. Transport und Inbetriebnahme
5.1 Transport und Aufstellung
Die Aufstellung der Maschine sollte in geschlossenen
Räumen erfolgen, die Aufstellfläche muss dabei ausreichend
eben und belastungsfähig sein.
Um einen sicheren Betrieb der Maschine zu gewährleisten,
muss sie auf der Werkbank oder dem optional erhältlichen
Untersatz festgeschraubt sein.
Aus verpackungstechnischen Gründen ist die Maschine nicht
komplett montiert.
5.2 Montage
Falls Sie beim Auspacken Transportschäden bemerken,
informieren Sie den Zulieferer hierüber unverzüglich. Nehmen
Sie die Maschine auf keinen Fall in Betrieb!
Entsorgen Sie die Verpackung auf eine umweltfreundliche Art.
Reinigen Sie alle vor Rost geschützten Oberflächen mit
einem milden Lösungsmittel.
5.3 Netzanschluss
Der kundenseitige Netzanschluss sowie die verwendeten
Verlängerungsleitungen müssen den Vorschriften
entsprechen.
Die Netzspannung und Frequenz müssen mit den
Leistungsschilddaten an der Maschine übereinstimmen.
Die bauliche Absicherung muss dabei 10A betragen.
Verwenden Sie nur Anschlussleitungen mit Kennzeichnung
H07RN-F
Anschlüsse und Reparaturen der elektrischen Ausrüstung
dürfen nur von einen Elektrofachkraft durchgeführt werden.
5.4 Absaug Anschluss
Vermeiden Sie eine hohe Luftstaubkonzentration. Setzen Sie
ein geeignetes Absaug- bzw. Filtersystem ein.
5.5 Inbetriebnahme
Mit dem grünen Eintaster (D, Fig 4) kann die Maschine
gestartet werden..
Fig 3
