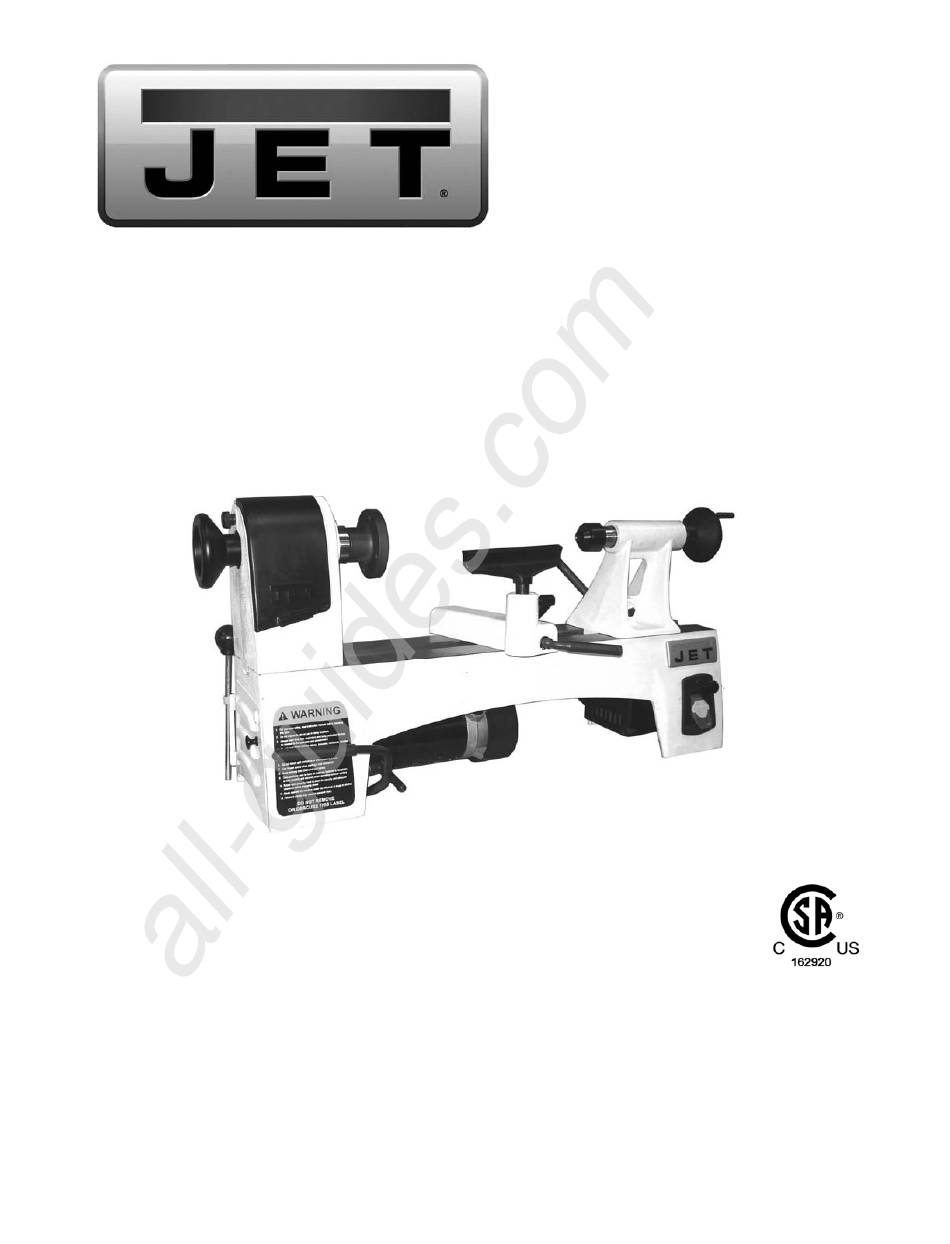

Operating Instructions and Parts Manual
10x15-inch Woodworking Lathe
Models JWL-1015, JWL-1015VS
model JWL-1015VS shown
JET
427 New Sanford Road
LaVergne, Tennessee 37086
Part No. M-719100
Ph.: 800-274-6848
Revision A1 02/2014
www.jettools.com
Copyright © 2014 JET
Werbung
Verwandte Anleitungen für Jet JWL-1015
Inhaltszusammenfassung für Jet JWL-1015
- Seite 1 All manuals and user guides at all-guides.com Operating Instructions and Parts Manual 10x15-inch Woodworking Lathe Models JWL-1015, JWL-1015VS model JWL-1015VS shown 427 New Sanford Road LaVergne, Tennessee 37086 Part No. M-719100 Ph.: 800-274-6848 Revision A1 02/2014 www.jettools.com Copyright © 2014 JET...
- Seite 2 JET sells through distributors only. The specifications listed in JET printed materials and on official JET website are given as general information and are not binding. JET reserves the right to effect at any time, without prior notice, those alterations to parts, fittings, and accessory equipment which they may deem necessary for any reason ®...
- Seite 3 2.0 Table of contents ............................3 3.0 Safety warnings .............................. 4 4.0 About this manual ............................5 5.0 Features and nomenclature – JWL-1015/1015VS lathes ................6 6.0 Specifications ..............................7 6.1 Hole pattern – JWL-1015/1015VS lathes ....................8 ...
- Seite 4 Do not turn materials other than wood on determine that it will operate properly and this lathe. If used for other purposes, JET perform its intended function. Check for disclaims any real or implied warranty and...
- Seite 5 Additional knowledge can be obtained from experienced users or trade articles. Whatever accepted methods are used, always make personal safety a priority. If there are questions or comments, please contact your local supplier or JET. JET can also be reached at our web site: www.jettools.com.
- Seite 6 All manuals and user guides at all-guides.com 5.0 Features and nomenclature – JWL-1015/1015VS lathes Figure 1: Variable speed model shown 1. Headstock 13. Live center 2. Headstock handwheel 14. Variable speed dial (potentiometer) 3. Index pin 15. On/Off switch with safety key 4.
- Seite 7 Shipping ..............82.5 lb (37.5 kg) ..........78 lb (35.5 kg) The specifications in this manual were current at time of publication, but because of our policy of continuous improvement, JET reserves the right to change specifications at any time and without prior notice, without incurring obligations.
- Seite 8 All manuals and user guides at all-guides.com 6.1 Hole pattern – JWL-1015/1015VS lathes Figure 2 Clearance hole spacing for mounting lathe...
- Seite 9 All manuals and user guides at all-guides.com 7.2 Mounting lathe to stand/table 7.0 Setup and assembly For effective and safe operation, the lathe must be Open shipping container and check for shipping mounted to the optional stand (see section 14.0) or damage.
- Seite 10 8.0 Electrical connections qualified electrician. This adapter is not permitted in Canada. The green-colored rigid ear, lug, and The JWL-1015/JWL-1015VS JET lathe is rated for the like, extending from the adapter must be 115 volt operation. It is supplied with a plug...
- Seite 11 All manuals and user guides at all-guides.com 9.1 Tool rest Refer to Figure 9. The tool rest assembly is designed to allow adjustment for height, position on the bed, and angle to the work. Loosen locking handle (A) on tool rest base by turning it upward.
- Seite 12 Keep access doors closed during operation. Figure 12: variable speed chart 9.3.2 Step Pulley Model The JWL-1015 step pulley lathe has three speed Figure 15 ranges accomplished by moving the belt to any of six pulley sets, according to the chart (Figure 13).
- Seite 13 All manuals and user guides at all-guides.com 9.4 Index pin LED displays red due to overloading, push and pull switch to restart. [JWL-1015VS only] Refer to Figure 16. Indexing is used to create evenly spaced features Do not start lathe at maximum in a work piece, while keeping the lathe spindle speed.
- Seite 14 All manuals and user guides at all-guides.com 11.2 Turning Tools For safety and best performance, keep tools sharp. If a tool stops cutting or requires excessive If possible, select only quality, high-speed steel pressure to make a cut, it needs to be sharpened. turning tools.
- Seite 15 All manuals and user guides at all-guides.com Put a dimple in the stock with an awl or nail, or 8. Advance tailstock spindle with use a spring-loaded automatic center punch. handwheel in order to seat the live center into the workpiece. Use enough pressure to secure 2.
- Seite 16 All manuals and user guides at all-guides.com Always cut down-hill, or from large diameter to small diameter. Always work toward the end of a work-piece, never start cutting at the end. Figure 24 2. Move the tool over the desired width of the Figure 23 cove.
- Seite 17 All manuals and user guides at all-guides.com Parting Off 6. Glue the block to the workpiece. Avoid using brown paper or newspaper between the waste 1. Use parting tool. block and workpiece. It may work fine if you are using scrapers, but a slight catch with a 2.
- Seite 18 All manuals and user guides at all-guides.com Checks and Cracks 5. Start lathe at lowest speed and bring it up to the maximum safe speed for the size of work Green wood will check and crack. For best results, to be turned. If the machine starts to vibrate, leave logs in as long a length as you can handle.
- Seite 19 All manuals and user guides at all-guides.com and pointed toward the four o'clock position, as 3. Remove sanding dust with tack rags or shown in Figure 28. compressed air and, with lathe turned off, apply first coat of finish. Let stand for several minutes, wipe off excess.
- Seite 20 All manuals and user guides at all-guides.com Never use a steel face hammer directly against the spindle. Figure 29 12.3 Belt replacement Figure 31 Refer to Figures 30 through 32. 9. Continue pulling spindle toward tailstock until it clears left hole in headstock and offers enough 1.
- Seite 21 2480 4” to 6” 1080 1650 6” to 8” 1240 8” to 10” 1000 Table 2 14.0 Troubleshooting the JWL-1015/1015VS Lathes Table 3 Trouble Probable Cause Remedy Motor fails to develop Power line overloaded Correct overload condition full power Undersized wires in power supply system.
- Seite 22 15.0 Optional accessories These accessory items, purchased separately, can enhance the functionality of your lathe. Contact your dealer to order, or call JET at the phone number on the cover. # 719101 – Bed Extension (21”) for JWL-1015/1015VS Lathes # 719102 – Stand for JWL-1015/1015VS Lathes...
- Seite 23 800-274-6848 Monday through Friday (see our website for business hours, www.jettools.com). Having the Model Number and Serial Number of your machine available when you call will allow us to serve you quickly and accurately. 16.1.1 JWL-1015 Lathe – Exploded View...
- Seite 24 26 ....JWL1015-126 .... I.D Label ......................1 27 ....TS-0267041 ....Socket Set Screw ............ 1/4”-20x3/8”....2 28 ....JET-92....... JET Logo with 3M Adhesive ........92x38mm ...... 1 29 ....TS-0051051 ....Hex Cap Screw ............5/16”-18x1”....1 30 ....
- Seite 25 All manuals and user guides at all-guides.com Index No Part No Description Size 55 ....JWL1221VS-223 ..Handwheel ....................1 56 ....JML-63 ...... C-Ring..............STW-10 ......1 57 ....TS-0680031 ....Flat Washer ............. 5/16” ......1 58 ....708331 ...... Live Center Assembly (includes #59 thru #62) ..........1 59 ....
- Seite 26 All manuals and user guides at all-guides.com 16.2.1 JWL-1015VS Lathe – Exploded View...
- Seite 27 26 ....JWL1015VS-126 ..I.D Label ......................1 27 ....TS-0267041 ....Socket Set Screw ............ 1/4”-20x3/8”....2 28 ....JET-92....... JET Logo with 3M Adhesive ........92x38mm ...... 1 29 ....TS-0051051 ....Hex Cap Screw ............5/16”-18x1”....1 30 ....
- Seite 28 All manuals and user guides at all-guides.com Index No Part No Description Size 55 ....JWL1221VS-223 ..Handwheel ....................1 56 ....JML-63 ...... C-Ring..............STW-10 ......1 57 ....TS-0680031 ....Flat Washer ............. 5/16” ......1 58 ....708331 ...... Live Center Assembly (includes #59 thru #62) ..........1 59 ....
- Seite 29 All manuals and user guides at all-guides.com 17.0 Electrical Connections JWL-1015 JWL-1015VS (variable speed model) LED Light...
- Seite 30 All manuals and user guides at all-guides.com This page intentionally left blank...
- Seite 31 All manuals and user guides at all-guides.com This page intentionally left blank...
- Seite 32 All manuals and user guides at all-guides.com 427 New Sanford Road LaVergne, Tennessee 37086 Phone: 800-274-6848 www.jettools.com...
- Seite 33 DE - DEUTSCH Betriebsanleitung Sehr geehrter Kunde, vielen Dank für das Vertrauen, welches Sie uns beim Kauf Ihrer neuen JET-Maschine entgegengebracht haben. Diese Anleitung ist für den Eigentümer und die Bediener zum Zweck einer sicheren Inbetriebnahme, Bedienung und Wartung der Drechselbank JWL-1015, JWL-1015VS erstellt worden.
- Seite 34 All manuals and user guides at all-guides.com Die Maschine nur in technisch einwandfreiem Zustand Seien Sie aufmerksam und konzentriert. Gehen Sie mit benützen. Vernunft an die Arbeit. Betreiben Sie die Maschine nicht, wenn Sie müde sind. Beim Arbeiten an der Maschine müssen alle Sicherheitsvorrichtungen angebracht sein.
- Seite 35 All manuals and user guides at all-guides.com Drehen Sie nach jeder Aufspannung das Werkstück von 4. Maschinenspezifikationen Hand und prüfen Sie die sichere Aufspannung und freie 4.1 Maschinenbeschreibung Rotation. Starten Sie die Maschine in der niedrigsten Drehzahlstufe. Späne und Werkstückteile nur bei stehender Maschine entfernen.
- Seite 36 Bauseitige Absicherung Räumen erfolgen, die Aufstellfläche muss dabei ausreichend Isolationsklasse eben und belastungsfähig sein. JWL-1015: Um einen sicheren Betrieb der Maschine zu gewährleisten, Anzahl mechanischer Geschwindigkeiten muss sie auf der Werkbank oder dem optional erhältlichen 400, 700, 1000, 1500, 2200, 3300 U/min Untersatz festgeschraubt sein.
- Seite 37 All manuals and user guides at all-guides.com Fig 4 Zum Stillsetzen drücken Sie den Roten Aus-Taster (C). Warten Sie bis das Werkstück zum Stillstand kommt. Nur JWL-1015VS: Die gewünschte Drehzahl kann am Drehgriff (A) stufenlos eingestellt werden. Fig 6 Es stehen 3 Drehzahlbereiche durch Riemenumlegen zur Verfügung.
- Seite 38 All manuals and user guides at all-guides.com 6.4 Drechseln zwischen Spitzen Markieren und körnen Sie die Werkstückmitte an beiden Enden. Bei harten Hölzern kann es spindelstockseitig erforderlich sein Einschnitte anzubringen (siehe Fig 11). Fig 8 Schaber (B, Fig 7) Wird verwendet zur Auß en- und Innenkalibrierung sowie zum Entfernen von Bearbeitungsriefen.
- Seite 39 All manuals and user guides at all-guides.com Bewegen Sie den Reitstock nach rechts, entfernen Sie Mitlaufkörnerspitze oder Bohrfutter um Verletzungen zu vermeiden. Drehen Sie das Werkstück von Hand und prüfen Sie die sichere Aufspannung und die freie Rotation. Fig 13 6.5 Drechseln von Schalen und Tellern Drechseln Sie die Auß...
- Seite 40 Lösen Sie die Sicherungsschraube und öffnen Sie die untere Riemenabdeckung. Fig 20 Den Riemen auf der gewünschten Drehzahlstufe auflegen (Drehzahlangabe siehe Riemendeckel). Die JWL-1015 hat 6 Geschwindigkeiten Die JWL-1015VS hat 3 Drehzahlbereiche, stufenlos Fig 18 Lösen Sie die Sicherungsschraube und öffnen Sie die obere Riemenabdeckung.
- Seite 41 All manuals and user guides at all-guides.com -”allgemeiner Gebrauch” (300~1750 U/min) -“hohe Drehzahl” (600~3600 U/min) Die korrekte Riemenlage beachten. Spannen Sie den Riemen. Bügel (G) nach unten drücken. Die Riemendeckel schließ en und mit Schraube sichern. ACHTUNG Die Riemendeckel während der Bearbeitung stets geschlossen halten.
- Seite 42 All manuals and user guides at all-guides.com 7.3 Anpassung der Handstahlauflage Die Teilung lässt sich durch Nummern an der Riemenscheibe (H, Fig 27) leicht zuordnen. Stellen Sie die Handstahlauflage so nahe an das Werkstück Schrauben Sie dazu den Indexierstift (J) in den Spindelstock. als möglich und fixieren Sie die Position mit dem Hebel (A, Bis er in einem der Löcher (I) gut festsitzt.
- Seite 43 All manuals and user guides at all-guides.com Fig 30 Mit Hilfe eines Gummihammers die Spindel Richtung Fig 28 Reitstock hämmern. (Es kann auch ein Stück Hartholz oder Messingstück als Triebling verwendet werden). 8.2 Prü fung der Motorbü rsten (nur JWL-1015VS) Die Stromzufuhr durch Ziehen des Netzsteckers trennen.
- Seite 44 All manuals and user guides at all-guides.com *Motor verschlissen- Motor tauschen. 9. Stö rungsabhilfe *Fehler auf Leistungsplatine- Motor hat keine Leistung Elektrofachkraft konsultieren / Platine tauschen. *Netz überlastet- Stromversorgung prüfen. *Kabelquerschnitt zu schwach- Zuleitung prüfen 10. Umweltschutz Motor stoppt oder startet nicht Schützen Sie die Umwelt! *Kein Strom- Netzsicherung prüfen.
- Seite 45 All manuals and user guides at all-guides.com Fig 35 Artikel Nummer 719103 Maschinenuntersatz Verlängerung 530mm (Fig 36) Fig 36 Werkzeuge und Spannmittel siehe JET-Preisliste...
