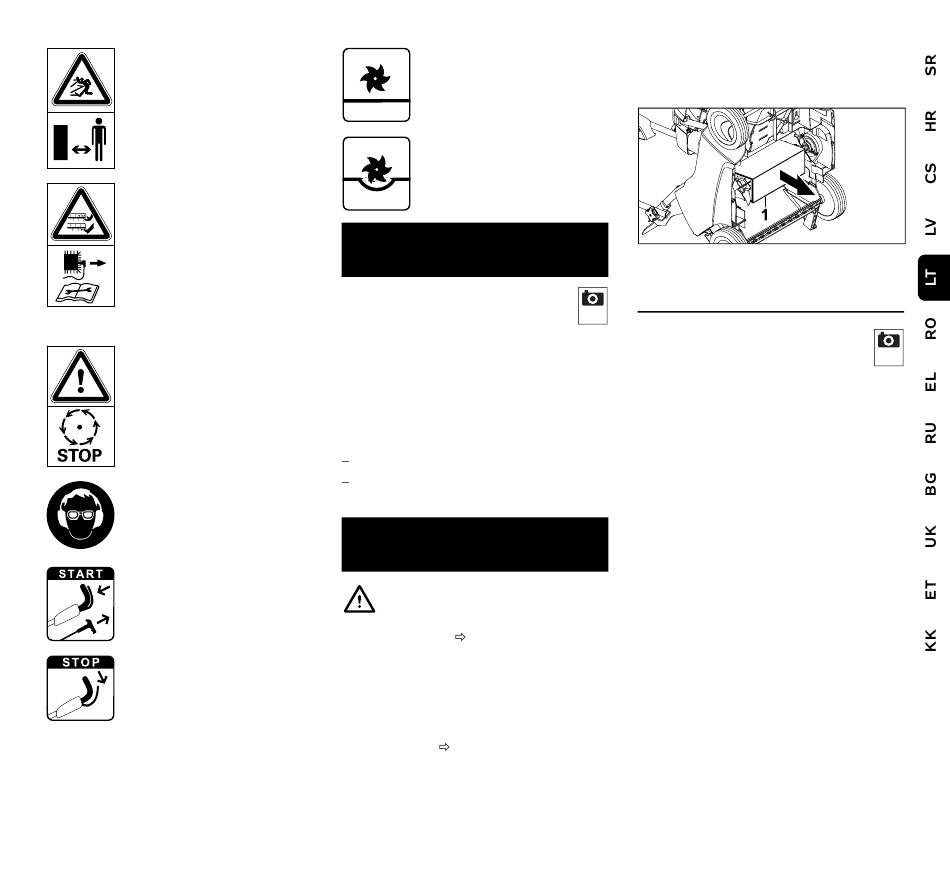

Pavojus susižeisti!
Pašaliniams asmenims
neleiskite būti pavojaus
zonoje.
Pavojus susižeisti!
Atsargiai, aštrūs darbo
įrankiai. – Nesusipjaustykite
rankų ir kojų pirštų. –
Išjungus vidaus degimo
variklį, peiliai dar sukasi. –
Prieš pradėdami techninės
priežiūros darbus, ištraukite
uždegimo žvakės kištuką.
Pavojus susižeisti!
Atsargiai, pjovimo įrankiai
sukasi iš inercijos.
Naudokite klausos organų
apsaugą.
Nešiokite apsauginius
akinius.
Paleiskite vidaus degimo
variklį.
Sustabdykite vidaus degimo
variklį.
0478 670 9907 B - LT
Vertikaliojo pjovimo blokas
transportavimo padėtyje
Vertikaliojo pjovimo blokas
darbo padėtyje
6. Komplektas
Poz. Pavadinimas
A Pagrindinis įrenginys
B Varžtas pusapvale galvute
su laido tvirtinimo detale
C Pasukama rankena
D Laido spaustukas
Naudojimo instrukcija
Vidaus degimo variklio
naudojimo instrukcija
7. Įrenginio paruošimas
eksploatacijai
Pavojus susižeisti!
Atkreipkite dėmesį į skyriuje „Jūsų
saugumui" pateiktas saugos
nuorodas. ( 4.)
Aeratorių keldami iš pakuotės,
atkreipkite dėmesį į skyriuje
„Įrenginio gabenimas" pateiktą
informaciją. Būtinai mūvėkite
pirštines ir venkite sąlyčio su
peiliais. ( 4.4)
● Atliekant visus aprašytus darbus,
įrenginys turi stovėti ant lygaus ir tvirto
pagrindo.
● Pašalinkite įkištą kartoną (1) iš įrenginio
apatinės pusės.
2
7.1 Valdymo rankenos
Vnt.
montavimas
1
Valdymo rankenos viršutinės
dalies montavimas
2
● Valdymo rankenos viršutinę dalį (1)
2
uždėkite ant abiejų valdymo rankenos
2
apatinių dalių.
1
● Varžtus pusapvalėmis galvutėmis kartu
su laido tvirtinimo detale (B) iš vidaus į
1
išorę perkiškite per kiaurymes ir
prisukite pasukamomis
rankenomis (C).
● Variklio išjungimo lyną (2) įstatykite į
dešiniąją laido tvirtinimo detalę (3), o
vertikalaus pjovimo bloko lyną (4) – į
kairiąją laido tvirtinimo detalę (5), kaip
pavaizduota.
Laido spaustukų montavimas:
● Pirmąjį laido spaustuką (D)
sumontuokite ant valdymo rankenos
viršutinės dalies. Atstumas tarp laido
spaustuko ir jungiklio:
25 - 27 cm
3
