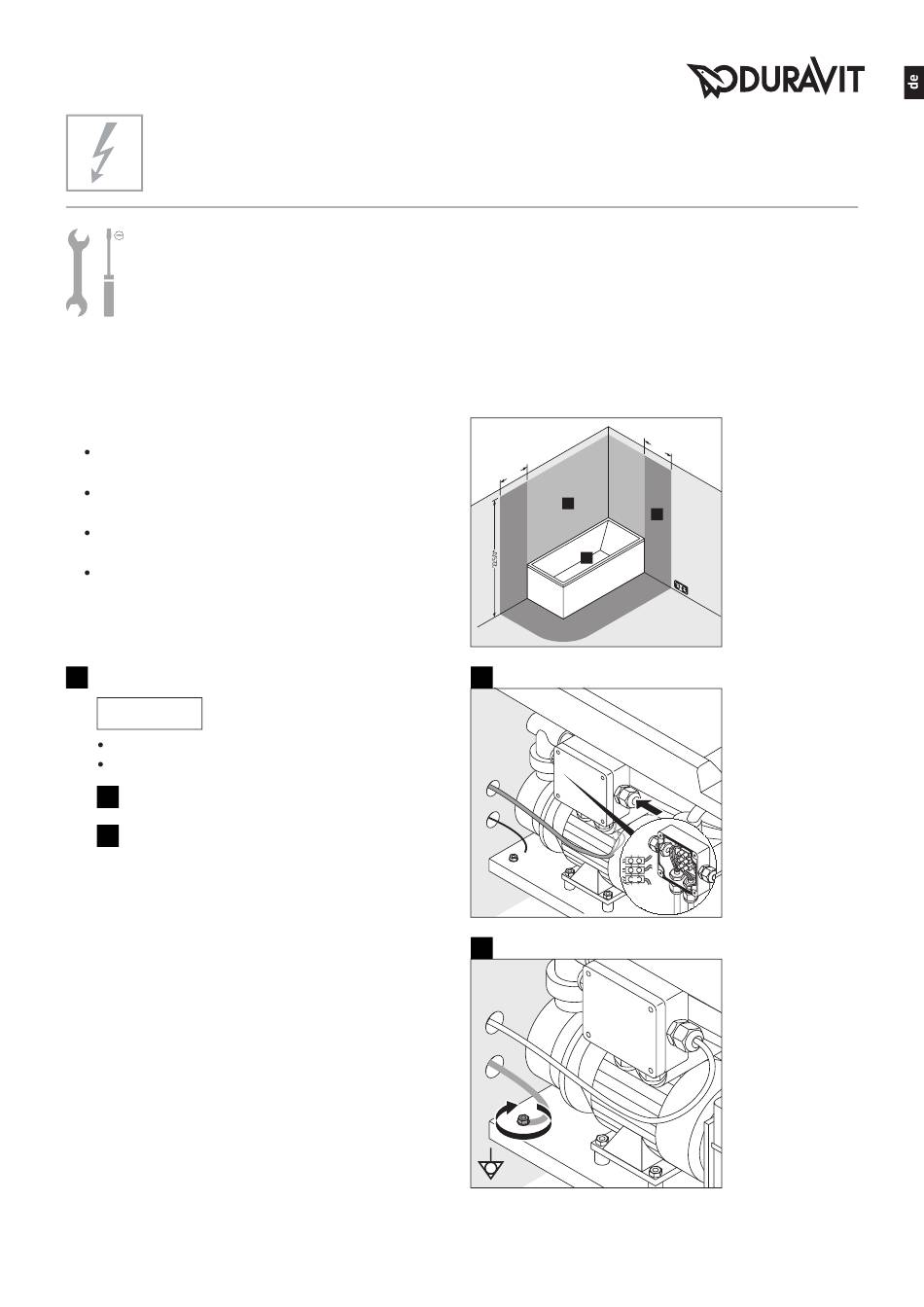

Elektroinstallation
Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
Leitung 3 000 mm herausschauen lassen
18
Whirlwanne anschließen (Grafik 18)
ACHTUNG
Funktionsstörungen vermeiden!
Leitungen nicht mit Kabelbindern zusammenbinden.
Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
All manuals and user guides at all-guides.com
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I
N
I
∆N
Schutzzonen nach DIN VDE 0100-701
I
II
= 16 A
≤ 30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
