Elektroinstallation - Duravit Sundeck 760066 Montageanleitung

Elektroinstallation

Stromversorgung
Absicherung
RCD
Vorinstallation
> Festverlegte Zuleitung für Stromversorgung legen:
separate Absicherung und Fehlerstrom-
Schutzeinrichtung (RCD) vorschalten
allpolig trennenden Hauptschalter außerhalb der
vorgegebener Schutzzonen (0 - 2) vorschalten
Zuleitung 3 000 mm herausschauen lassen
> Leitung für Potentialausgleich legen:
Leitung 3 000 mm herausschauen lassen
32

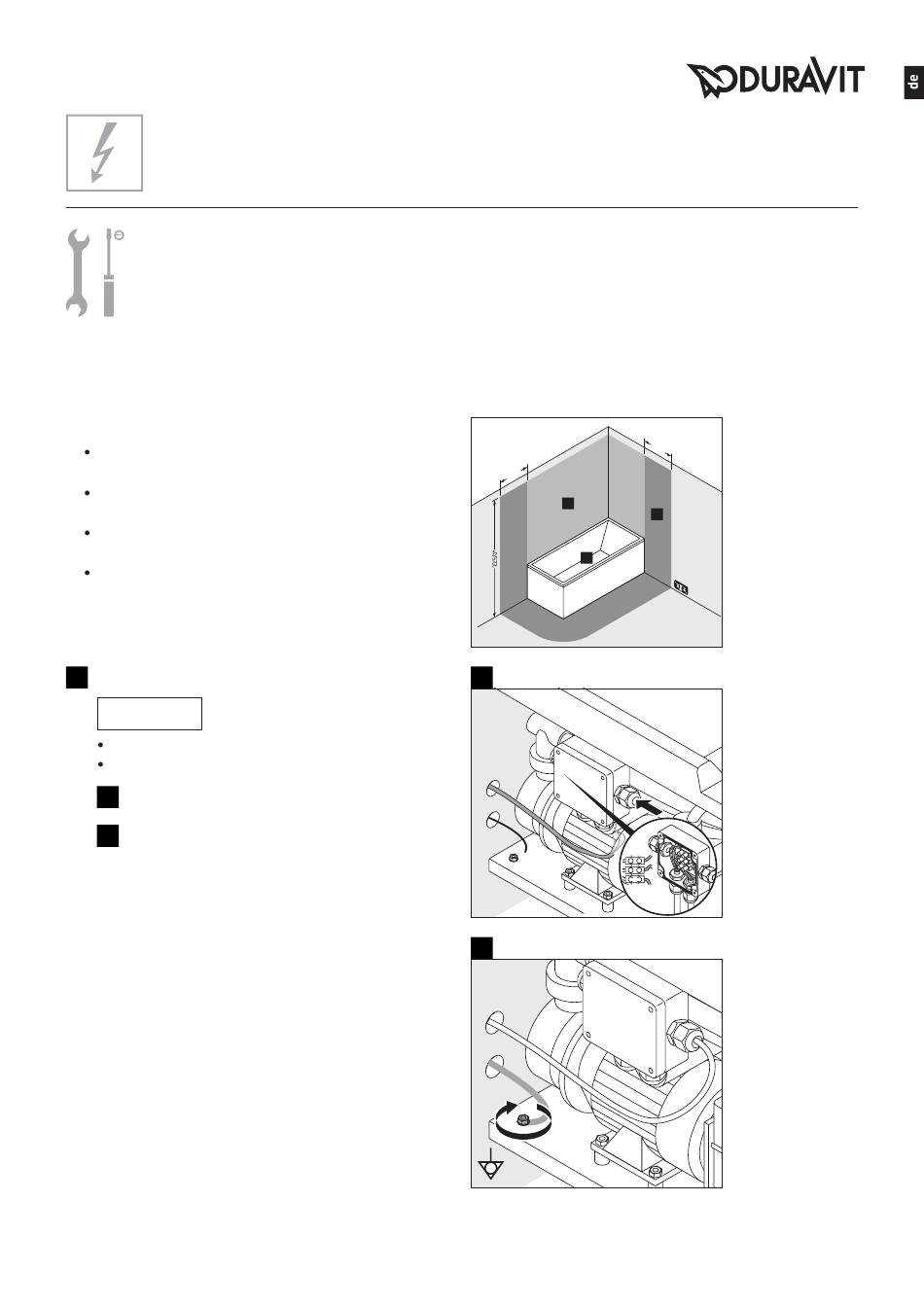

Whirlwanne anschließen (Grafik 32)
ACHTUNG
Funktionsstörungen vermeiden!
Leitungen nicht mit Kabelbindern zusammenbinden.
Zuleitung nicht parallel zu Steuerleitungen verlegen.
I
Zuleitung an Netzanschlussdose anschließen.
II
Potentialausgleichsleitung an Whirlwanne
anschließen.
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I = 16 A
N
I ≤ 30 mA
∆N
Schutzzonen nach DIN VDE 0100-701
0
6 0
1
0
I
L
N
PE
II
6 0
0
2
* oder Höhe des
höchsten fest
angebrachten
Brausekopfes/
Wasserauslasses;
je nachdem, was
höher ist
