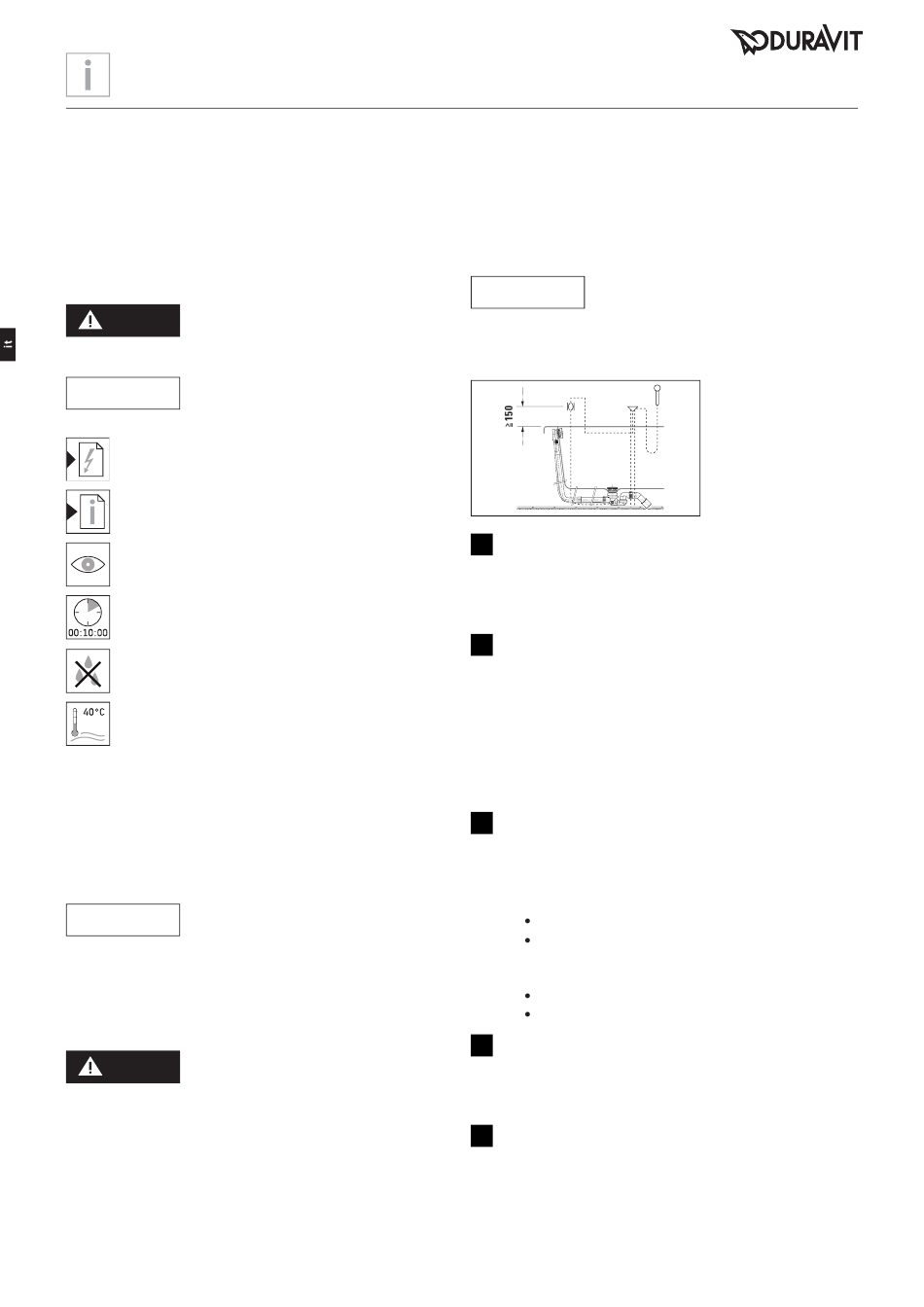

Indicazioni importanti
In riferimento alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
della vasca idromassaggio Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda delle parole chiave e dei simboli
Descrive una situazione pericolosa che
PERICOLO
provoca la morte o danni permanenti,
se non evitata.
Descrive danni che non riguardano la
AVVISO
persona.
Riferimento al capitolo Installazione elettrica
Fa riferimento alle indicazioni per l'installazione
presenti in questo capitolo
Richiesta di ispezione visiva
(es. per cercare graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
Rischio di danni al prodotto
AVVISO
e/o alle cose.
> Per l'installazione è necessario rispettare sempre e
rigorosamente le normative specifiche degli enti di
approvvigionamento locali e le norme nazionali.
Indicazioni di sicurezza
PERICOLO
Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
14
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
All manuals and user guides at all-guides.com
Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede tecniche
di preinstallazione. Tali schede sono scaricabili da internet
al sito www.duravit.com.
> Osservare lo schema di montaggio.
14
