Elinstallation
Strömförsörjning
Avsäkring
RCD
Förberedelser
> Dra en fast förlagd matarledning för strömförsörjning:
anslut via separat säkring och jordfelsbrytare (RCD)
anslut via allpolig huvudströmbrytare utanför de
angivna skyddszonerna (0-2)
se till att matarledningen sticker ut 3 000 mm
> Dra ledning för potentialutjämning:
se till att ledningen sticker ut 3 000 mm
18

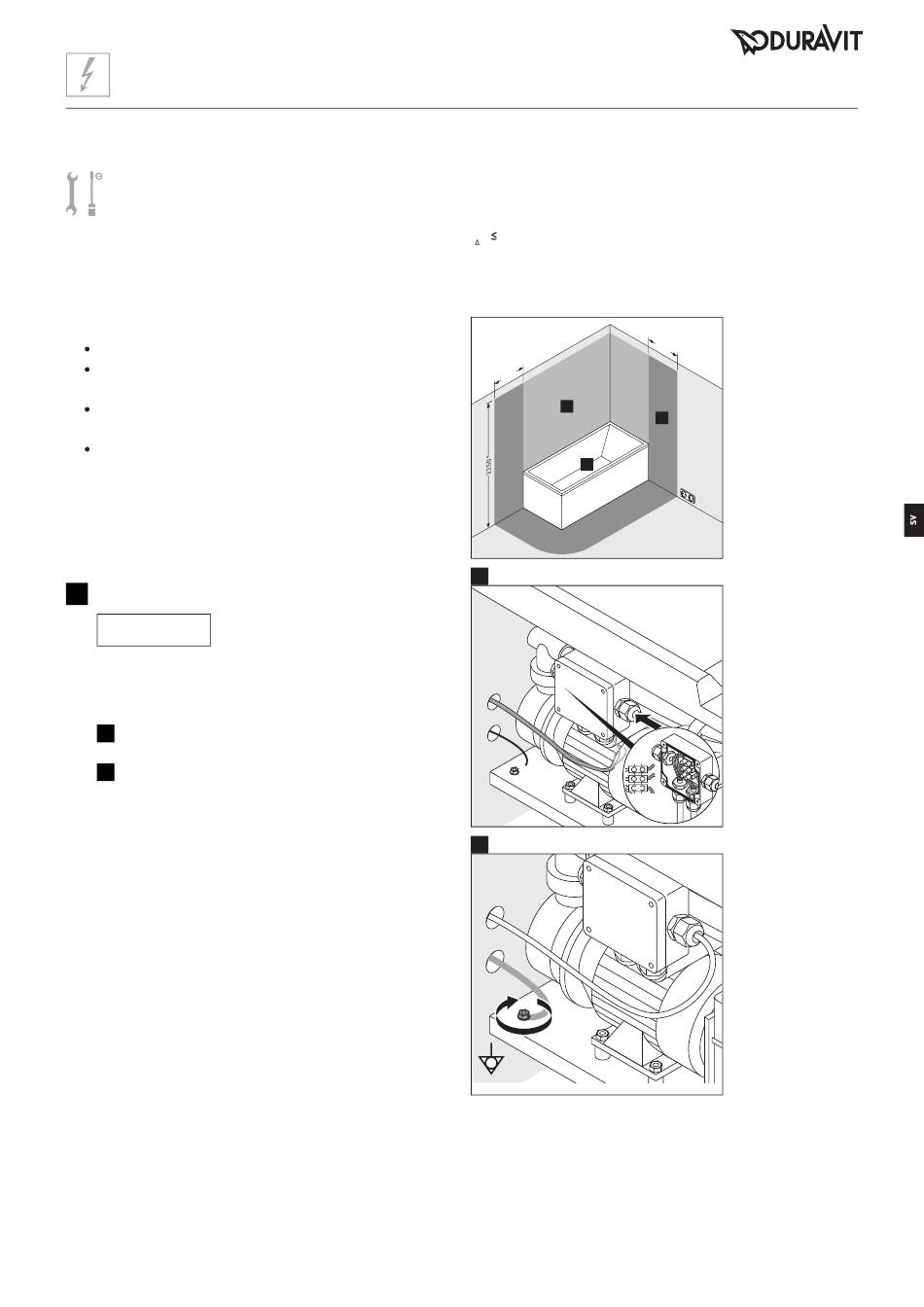

Anslut bubbelbadkaret (bild 18)
Funktionsstörningar p.g.a.
MEDDELANDE
felaktig montering!
> Bind inte samman ledningarna med kabelband.
> Dra inte matarledningen parallellt med
styrledningarna.
I
Anslut matarledningen till anslutningsdosan.
II
Anslut ledningen för potentialutjämning till
bubbelbadkaret.
All manuals and user guides at all-guides.com
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I = 16 A
N
I
N
Skyddszoner enligt DIN VDE 0100-701
I
II
30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
* eller höjden
på det högst
placerade fasta
duschhuvudet/
vattenutloppet;
beroende på
vilket som sitter
högst
