Elektrische installatie
Stroomvoorziening
Beveiliging
RCD
Voorinstallatie
> Breng een vast-aangebrachte toevoerleiding voor
stroomtoevoer aan:
schakel een aparte beveiliging en aardlekschakelaar
(RCD) voor
schakel een op alle polen scheidende hoofdschakelaar
buiten de aangegeven beschermingszones (0 - 2)
voor
laat de toevoerleiding 3 000 mm uitsteken
> Breng een leiding voor de potentiaalvereffening aan:
laat de leiding 3 000 mm uitsteken
18

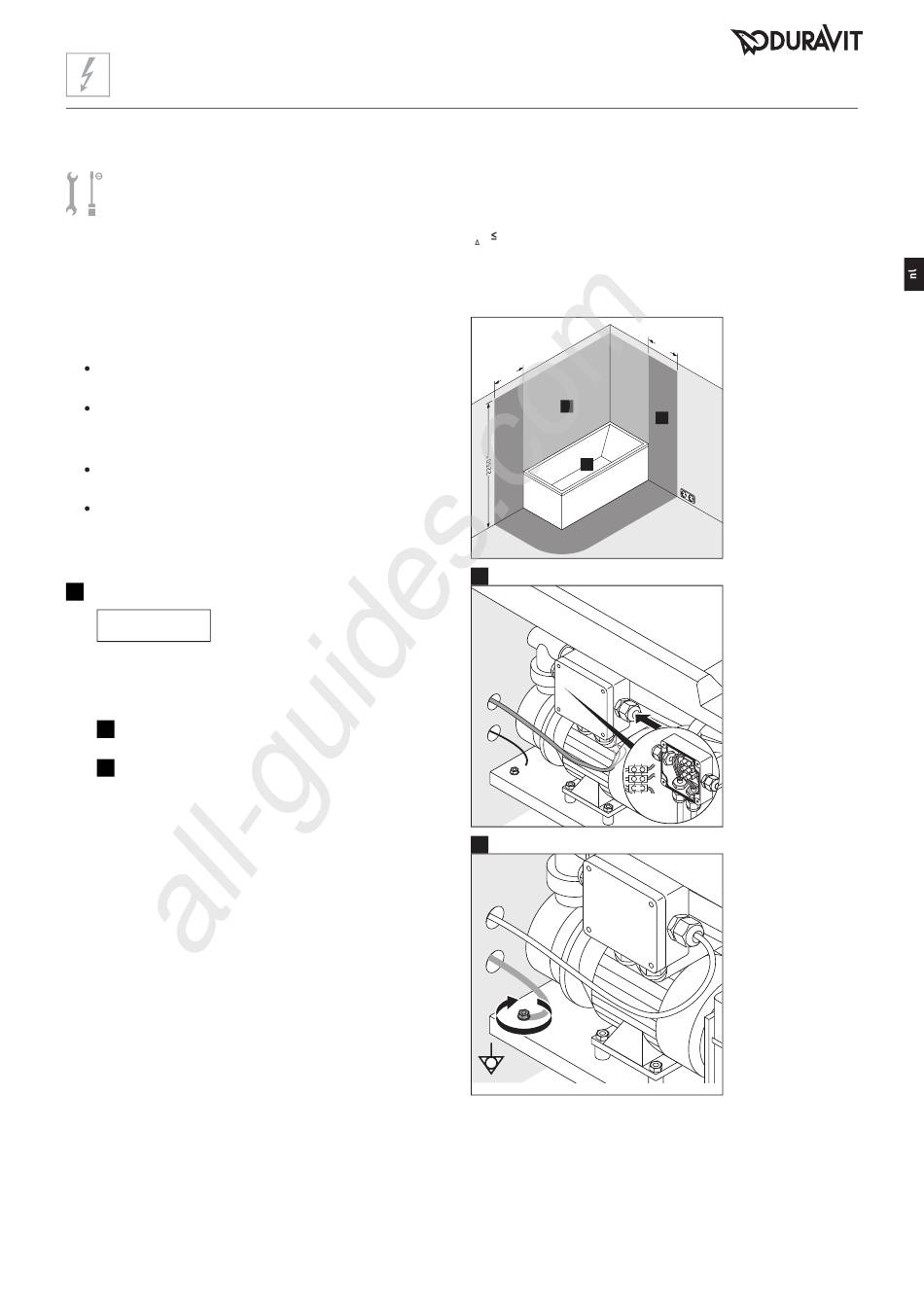

Whirlbad aansluiten (afb. 18)
Functiestoringen door verkeerde
LET OP
montage!
> Bind leidingen niet met kabelbinders aan elkaar.
> Leg de toevoerleiding niet parallel aan de
regelleidingen.
I
Sluit de toevoerleiding aan op het stopcontact.
II
Sluit de aardleiding aan op het whirlbad.
All manuals and user guides at all-guides.com
76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC
76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC
I = 16 A
N
I
N
Beschermingszones volgens DIN VDE 0100-701
I
II
30 mA
6 0
0
0
6 0
1
2
0
L
N
PE
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
* of hoogte van
de hoogste vast-
aangebrachte
douchekop/
wateruitlaat;
afhankelijk wat
hoger is
