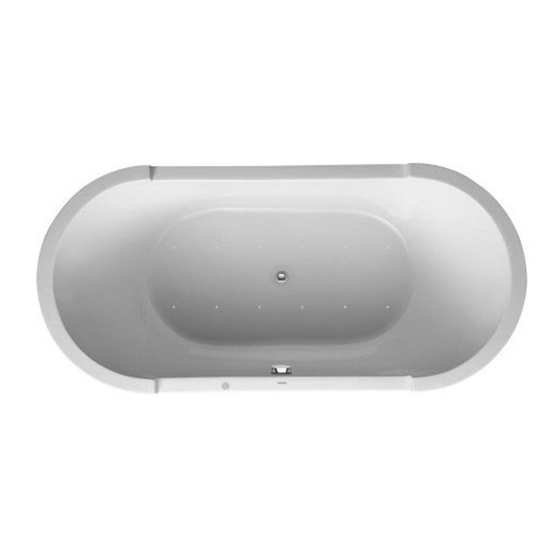

Duravit Happy D.2 Montageanleitung
  1. Anleitungen
  2. Marken
  3. Duravit Anleitungen
  4. Whirlpools
  5. Happy D.2
  6. Montageanleitung

Duravit Happy D.2 Montageanleitung

Whirlwanne mit wannenverkleidung (freistehend)
Vorschau ausblenden Andere Handbücher für Happy D.2:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 4

Quicklinks

Leben im Bad
Living bathrooms
Montageanleitung
Mounting instructions
Notice de montage
Montagehandleiding
Instrucciones de montaje
Istruzioni di montaggio
Instruções de montagem
Monteringsvejledning
Asennusohje
Monteringsanvisning
Monteringsanvisning
Paigaldusjuhend
Instrukcja montażu
Инструкция по монтажу
Montážní návod
Návod na montáž
Szerelési útmutató
Upute za montažu
Instrucţiuni de instalare
Navodila za montažo
Ръководство за монтаж
Montāžas instrukcija
Montavimo instrukcija
Montaj kılavuzu
安装说明书
설치 설명서
設置説明書
Whirlwanne mit Wannenverkleidung (Freistehend)
Whirltub with panel (freestanding)
Baignoire balnéo avec habillage (en îlot)
Whirlbad met badpanelen (vrijstaand)
Bañera de hidromasaje con faldón (exenta)
Vasca idromassaggio con pannello di rivestimento (centro stanza)
Banheira de hidromassagem com revestimento de banheira (de centro)
Spa-badekar med panel (fritstående)
Poreamme etulevyllä (vapaasti seisova)
Whirlkar med badekarpanel (frittstående)
Bubbelbadkar med badkarspanel (fristående)
Mullivann, mille ümbrus kaetakse kattematerjaliga (eraldiseisev)
Wanna z hydromasażem i obudową (wolnostojąca)
Гидромассажная ванна с боковыми панелями (отдельно стоящая)
Vířivá vana s panelem vany (volně stojící)
Vírivá vaňa s obkladom (voľne stojaca)
Whirl kád fürdőkád burkolattal (szabadon álló)
Hidromasažna kada s oblogom (slobodno postavljena)
Cadă jacuzzi cu mască (detaşată)
Masažna kad z oblogo kadi (prostostoječa)
Хидромасажна вана за баня с oблицовка (свободно стояща)
Virpuļvanna ar apšuvuma paneļiem (brīvi stāvoša)
Sūkurinė vonia su sienelėmis (statyti atviroje vietoje)
Panelli masajlı küvet (freestanding)
带浴缸面板的按摩浴缸（独立式）
월풀 욕조 및 패널(독립식)
バスタブパネル付きジェットバス (独立型)

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Duravit Happy D.2

Inhaltszusammenfassung für Duravit Happy D.2

  • Seite 1 Leben im Bad Living bathrooms Montageanleitung Whirlwanne mit Wannenverkleidung (Freistehend) Mounting instructions Whirltub with panel (freestanding) Notice de montage Baignoire balnéo avec habillage (en îlot) Montagehandleiding Whirlbad met badpanelen (vrijstaand) Instrucciones de montaje Bañera de hidromasaje con faldón (exenta) Istruzioni di montaggio Vasca idromassaggio con pannello di rivestimento (centro stanza) Instruções de montagem Banheira de hidromassagem com revestimento de banheira (de centro)
  • Seite 2 Happy D.2 # 760319 PuraVida # 760185 Starck # 760010 # 760012 WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 3 Wichtige Hinweise Elektroinstallation Important information Electrical installation Remarques importantes Installation électrique Belangrijke aanwijzingen Elektrische installatie Información importante Instalación eléctrica Indicazioni importanti Installazione elettrica Indicações importantes Instalação eléctrica Vigtige henvisninger Elinstallation Tärkeä ohje Sähköasennus Viktig informasjon Elektroinstallasjon Viktig information Elinstallation Olulised nõuanded Elektripaigaldus Ważne informacje Instalacja elektryczna...

  • Seite 4: Wichtige Hinweise

    Wichtige hinweise Zur Montageanleitung Montagehinweise Diese Montageanleitung ist Bestandteil der Duravit Bade­ Vor der Montage Vorinstallationsdatenblätter beachten. wanne und ist vor der Montage sorgfältig zu lesen. Diese stehen im Internet unter www.duravit.com zum Download bereit. Erklärung der Signalwörter und Symbole...

  • Seite 5: Elektroinstallation

    Elektroinstallation 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Stromversorgung 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Absicherung ≤ 30 mA ΔN Vorinstallation Schutzzonen nach DIN VDE 0100­701 >...

  • Seite 6: Installation Information

    Important information regarding the mounting instructions Installation information These mounting instructions come as part of the Duravit Please read pre­installation datasheets prior to the bathtub and should be read carefully prior to installation. installation. These are available to download on the Internet at www.duravit.com.

  • Seite 7: Electrical Installation

    Electrical installation 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Power supply 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Fuse protection ≤ 30 mA ΔN Pre-installation Safety areas in accordance with DIN VDE 0100­701 >...

  • Seite 8: Remarques Importantes

    Consignes de montage Cette notice de montage fait partie de la baignoire Avant le montage, lire les fiches techniques de Duravit et doit être lue soigneusement avant le montage. préinstallation. Celles­ci peuvent être téléchargées sur Internet via le site www.duravit.com.

  • Seite 9: Installation Électrique

    Installation électrique 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 VCA Alimentation électrique 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 VCA = 16 A Protection ≤ 30 mA ΔN Préinstallation Zones de protection selon DIN VDE 0100­701 >...

  • Seite 10: Belangrijke Aanwijzingen

    Belangrijke aanwijzingen Betreffende deze montagehandleiding Montageaanwijzingen Deze montagehandleiding is een onderdeel van het Voor de montage op de gegevensbladen letten. Deze kunt Duravit­bad en moet vóór de montage zorgvuldig worden u op internet downloaden van www.duravit.com. doorgelezen. aaNWIJZING! Seitenansicht Lateral view...

  • Seite 11: Elektrische Installatie

    Elektrische installatie 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Stroomvoorziening 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Zekering ≤ 30 mA ΔN Voorinstallatie Beschermende zones volgens DIN VDE 0100­701 >...

  • Seite 12: Instrucciones De Montaje

    Estas instrucciones de montaje acompañan a la bañera Antes de llevar a cabo el montaje, tener en cuenta las Duravit y es necesario leerlas cuidadosamente antes del fichas de preinstalación. Pueden descargarse en Internet montaje. del sitio web www.duravit.com.

  • Seite 13: Instalación Eléctrica

    Instalación eléctrica 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Suministro eléctrico 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Fusible ≤ 30 mA ΔN Preinstalación Zonas de protección según la norma DIN VDE 0100­701 >...

  • Seite 14: Indicazioni Importanti

    Nota al montaggio Le presenti istruzioni di montaggio sono parte integrante Prima di eseguire il montaggio osservare le schede della cabina doccia con bagno turco Duravit e devono tecniche di preinstallazione. Tali schede sono scaricabili essere lette con attenzione prima dell’installazione del da internet al sito www.duravit.com.

  • Seite 15: Installazione Elettrica

    Installazione elettrica 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V CA Alimentazione elettrica 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V CA = 16 A Interruttore magnetotermico ≤ 30 mA Salvavita (RCD) ΔN Preinstallazione Zone di protezione secondo la normativa DIN VDE 0100­701 >...

  • Seite 16: Indicações Importantes

    Indicações de montagem Estas instruções de montagem são parte integrante da Antes da montagem devem ser observadas as fichas de banheira Duravit e devem ser lidas com atenção antes da pré­instalação. Estas encontram­se na internet, para montagem. download, em www.duravit.com.

  • Seite 17: Instalação Eléctrica

    Instalação eléctrica 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Alimentação de corrente eléctrica 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Protecção ≤ 30 mA Protecção diferencial residual ΔN Pré-instalação Zonas de protecção conforme DIN VDE 0100­701...

  • Seite 18: Vigtige Henvisninger

    Vigtige henvisninger om monteringsvejledningen Monteringsanvisninger Denne monteringsvejledning hører med til Duravit Følg forinstallationsarkene, før montering finder sted. Disse badekarret og skal læses omhyggeligt igennem før kan downloades fra internettet under www.duravit.com. monteringen. BEMÆrK! Seitenansicht Ved kar med indløb i bunden SKAL der installeres en...
  • Seite 19 Elinstallation 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Strømforsyning 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Afsikring ≤ 30 mA ΔN forinstallation Beskyttelseszoner iht. DIN VDE 0100­701 >...

  • Seite 20: Tärkeitä Ohjeita

    Tämä asennusohje on osa Duravit­kylpyammetta ja se on Huomioi esiasennustietolehtiset ennen asennusta. Nämä luettava huolellisesti ennen asennusta. voidaan ladata Internetistä osoitteesta www.duravit.com. ohJE! Merkkisanojen ja symbolien selitys Seitenansicht Ammeissa, joiden pohjassa on tuloaukko, pitää Lateral view käyttöpaikalla olla ehdottomasti takaisinvirtauksen esto.
  • Seite 21 Sähköasennus 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Virransyöttö 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Suojastus ≤ 30 mA ΔN Esiasennus DIN VDE 0100­701:n mukaiset suojavyöhykkeet >...

  • Seite 22: Viktig Informasjon

    Monteringstips Denne monteringsanvisningen hører med til Duravit­ Før montering, følg forinstallasjons­databladene. badekaret og skal leses grundig før montering. Disse kan du laste ned på internett på www.duravit.com. MErK! forklaring av signalord og symbol Seitenansicht Ved kar med innløp på bunnen er det nødvendig med en Lateral view røravbryter på...
  • Seite 23 Elektroinstallasjon 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Strømforsyning 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Sikring ≤ 30 mA ΔN forinstallasjon Beskyttelsessoner etter DIN VDE 0100­701 >...

  • Seite 24: Viktig Information

    Monteringsanvisningar Monteringsanvisningen utgör en del av Duravit­badkaret. Läs noga igenom databladen om förinstallation före Läs noga igenom den före monteringen. montering. Gå in på www.duravit.com för att ladda ner dem. förklaring till signalord och symboler oBS! Seitenansicht Vid badkar med bottentillopp krävs en hydraulisk...
  • Seite 25 Elinstallation 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Strömförsörjning 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Säkring ≤ 30 mA ΔN förinstallation Skyddszoner enligt DIN VDE 0100­701 >...

  • Seite 26: Olulised Nõuanded

    Paigaldusjuhendist Paigaldusnõuanded Käesolev paigaldusjuhend on Duravit­vanni koostisosa ja Enne paigaldamist lugeda läbi eelpaigalduse andmelehed. tuleb enne paigaldamist hoolikalt läbi lugeda. Need leiab allalaadimiseks internetist aadressil www. duravit.com. Signaalsõnade ja sümbolite seletus VIIDE! Seitenansicht Põhja äravooluga vannide puhul peab tellija tingimata...
  • Seite 27 Elektripaigaldus 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Vooluvarustus 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Kaitse ≤ 30 mA ΔN Eelpaigaldus Kaitsetsoonid DIN VDE 0100­701 järgi > Paigaldage fikseeritud kaablid voolutoite jaoks (temperatuurimooduliga vanni Combi/Jet L jaoks on vaja kahte toitejuhet): • eellülitada eraldi kaitse ja rikkevoolukaitselüliti...

  • Seite 28: Ważne Informacje

    Wskazówki montażowe Niniejsza instrukcja montażu jest dostarczana z wanną Przed montażem zapoznać się ze specyfikacjami firmy Duravit. Przed rozpoczęciem montażu należy instalacyjnymi. Są one dostępne do pobrania w Internecie dokładnie zapoznać się z jej treścią. na stronie www.duravit.com.

  • Seite 29: Instalacja Elektryczna

    Instalacja elektryczna 76xxxx xx x xx xx00: 50 Hz, 220 ­ 240 V AC Zasilanie elektryczne 76xxxx xx x xx xx06: 60 Hz, 220 ­ 240 V AC = 16 A Bezpiecznik ≤ 30 mA ΔN Przed instalacją Strefy ochronne wg DIN VDE 0100­701 >...

  • Seite 30: Важные Замечания

    Важные замечания к Инструкции по монтажу Указания по монтажу Данная инструкция по монтажу прилагается к Перед началом установки изучите рекомендации ванне производителя Duravit, и перед установкой ее до выполения монтажных работ. Они доступны для необходимо внимательно прочитать. скачивания на сайте www.duravit.com.

  • Seite 31: Монтаж Электропроводки

    Монтаж электропроводки 76xxxx xx x xx xx00: 50 Гц, 220 - 240 В AC Система электропитания 76xxxx xx x xx xx06: 60 Гц, 220 - 240 В AC = 16 A Защита предохранителем ≤ 30 мА УЗО ΔN Предмонтажные работы Зоны...

  • Seite 32: Důležité Pokyny

    Důležité pokyny Montážní návod Pokyny k montáži Tento montážní návod je součástí dodávky vany Duravit, Před montáží je nutná znalost předinstalačních listů před montáží je nutné jeho pečlivé přečtení. technických údajů. Tyto listy jsou ke stažení na internetu, na www.duravit.com.
  • Seite 33 elektroinstalace 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Elektrické napájení 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Pojistka ≤ 30 mA ΔN Přípravná instalace Ochranné zóny podle DIN VDE 0100-701 >...

  • Seite 34: Dôležité Upozornenia

    K montážnemu návodu Montážne pokyny Tento montážny návod je súčasťou kúpeľňovej vane Pred montážou si prečítajte technické listy pre inštaláciu. Duravit a pred montážou si ho starostlivo prečítajte. Sú pripravené na stiahnutie na internetovej stránke www.duravit.com. Vysvetlenie signálnych slov a symbolov...

  • Seite 35: Elektrická Inštalácia

    elektrická inštalácia 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Napájanie prúdom 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Istenie ≤ 30 mA ΔN Predinštalácia Ochranné zóny podľa DIN VDE 0100-701 >...

  • Seite 36: Fontos Tudnivalók

    Fontos tudnivalók A szerelési útmutatóval kapcsolatban Szerelési tudnivalók A szerelési útmutató a Duravit fürdőkád részét A szerelés előtt vegye figyelembe a szerelést előkészítő képezi, ezért a szerelés megkezdése előtt gondosan adatlapokat. Ezek az Interneten a www.duravit.com tanulmányozza át a tartalmát.
  • Seite 37 elektromos telepítési munkák 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Áramellátás 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Biztosíték ≤ 30 mA ΔN előtelepítés Védelmi zónák DIN VDE 0100-701 szerint >...

  • Seite 38: Važne Napomene

    Važne napomene Uz upute za montažu Upute za montažu Ove su upute za montažu sastavni dio Duravit kade i Prije montaže obratite pozornost na podatkovne listove potrebno ih je prije montaže pažljivo pročitati. za predinstalaciju. Oni su dostupni na web stranici www.duravit.com.

  • Seite 39: Elektroinstalacija

    elektroinstalacija 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Opskrba električnom energijom 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Zaštita ≤ 30 mA ΔN Predinstalacija Zaštitne zone prema DIN VDE 0100-701 >...

  • Seite 40: Indicaţii Importante

    Indicaţii de montaj Aceste instrucţiuni de montaj sunt parte componentă a Înainte de montaj, citiţi fişele tehnice de preinstalare. căzii Duravit şi trebuie citite cu atenţie înainte de montaj. Acestea pot fi descărcate pe internet la adresa www.duravit.com. explicaţia termenilor de atenţionare şi a simbolurilor INDICaŢIE!
  • Seite 41 Instalarea electrică 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V c.a. Alimentarea cu energie electrică 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V c.a. = 16 A Siguranţa ≤ 30 mA ΔN Preinstalarea Zone de protecţie conform DIN VDE 0100-701 >...

  • Seite 42: Pomembni Napotki

    Napotki za montažo Ta navodila za montažo so sestavni del kopalne kadi Pred montažo si oglejte tehnične liste za predinštalacijo. Duravit in jih morate pred montažo pozorno prebrati. Le-te si lahko prenesete s spletne strani www.duravit.com. NaPotEK! Pojasnilo opozoril in simbolov...
  • Seite 43 električna inštalacija 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Napajalna napetost 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Varovalka ≤ 30 mA ΔN Predinštalacija Zaščitna območja po DIN VDE 0100-701 >...

  • Seite 44: Важни Указания

    Монтажни указания Това ръководство за монтаж е неделима част от Преди монтажа се консултирайте с техническата ваната за баня на Duravit и трябва внимателно да се документация за прединсталация. Можете да я прочете преди монтажа. свалите от този сайт www.duravit.com.
  • Seite 45 Електроинсталация 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Електрозахранване 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Защитно устройство ≤ 30 mA ΔN Прединсталация Защитна зона по DIN VDE 0100-701 >...

  • Seite 46: Svarīgi Norādījumi

    Svarīgi norādījumi Par montāžas instrukciju Montāžas norādījumi Šī montāžas instrukcija ir Duravit vannas sastāvdaļa un Pirms montāžas ievērojiet pirminstalēšanas datu lapas. pirms montāžas tā ir rūpīgi jāizlasa. Tās ir pieejamas lejupielādei interneta tīmekļa vietnē www.duravit.com. Signālvārdu un simbolu skaidrojums NorĀDĪJUMS! Seitenansicht Vannām ar pieplūdi no grīdas uzstādīšanas vietā...
  • Seite 47 elektroinstalācija 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Elektroapgāde 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Drošinātājs ≤ 30 mA RCD (noplūdes strāvas aizs. ierīce) ΔN Pirminstalēšana Drošības zonas atbilstoši DIN VDE 0100-701 >...

  • Seite 48: Svarbūs Nurodymai

    Svarbūs nurodymai Apie montavimo instrukciją Montavimo nurodymai Ši montavimo instrukcija yra „Duravit“ vonios sudedamoji Prieš pradėdami montuoti atlikite pirminės instaliacijos dalis, todėl prieš pradedant montuoti ją būtina atidžiai duomenų lapuose pateiktus nurodymus. Juos galite perskaityti. parsisiųsti iš interneto tinklalapio www.duravit.com.

  • Seite 49: Elektros Instaliacija

    elektros instaliacija 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Elektros srovė 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Saugiklis ≤ 30 mA ΔN Pirminė instaliacija Apsaugos zonos pagal DIN VDE 0100-701 >...

  • Seite 50: Önemli Bilgiler

    Önemli bilgiler Montaj kılavuzuyla ilgili Montaj uyarıları Bu montaj kılavuzu Duravit banyo küvetinin bir Montajdan önce ön montaj veri formlarına dikkat ediniz. parçasıdır ve montajdan önce titizlikle okunmalıdır. Bunları internetten www.duravit.com adresinden yükleyebilirsiniz. Sinyal kelimelerinin ve sembollerin açıklaması UYarI! Seitenansicht Tabandan su girişli küvetlerde, kurulum yerinde bir boru...

  • Seite 51: Elektrik Tesisatı

    elektrik tesisatı 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC Elektrik beslemesi 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC = 16 A Sigorta ≤ 30 mA ΔN Ön montaj DIN VDE 0100-701 standardına göre koruma bölgeleri >...
  • Seite 52 重要说明 关于安装说明书 安装说明 本安装说明书是杜拉维特（Duravit ） 浴缸的组成部分 ，安装前 安装前请注意查看装前数据表。 数据表可从 www.duravit.com 须认真阅读。 下载。 Seitenansicht 信息词及符号的解释 提示！ Lateral view 带底部入水口的浴盆必须安装管道断路器。 > 请注意安装图 危险！ 提示高风险、 致命危险、 严重受伤 警告！ 提示中等风险、 严重受伤 小心！ 提示较小风险、 轻微受伤 提示！ 在发生潜在的物品损坏时 请参阅章节电气安装 请参阅本章中的安装说明 固定浴缸（图12） > 按照地板特性选择固定材料。 要求视检（ 比如检查划痕） Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
  • Seite 53 电气安装 电源 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC 保险装置 = 16 A RCD（剩余电流动作保护装置） ≤ 30 mA ΔN 预装 依据 DIN VDE 0100-701 标准的保护区域 >...
  • Seite 54 주의 사항 설치 설명서 사용 지침 설치 지침 이 설치 설명서는 Duravit 욕조에 관한 것이며, 설치 전에 설치 전에 사전 설치에 대한 데이터 표를 참조하십시오. 주의해서 읽으시기 바랍니다. 이 데이터 표는 인터넷 www.duravit.com 사이트에서 다운로드할 수 있습니다. 신호 용어 및 심볼 설명...
  • Seite 55 전기장치 설치 전류 공급 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC 안전장치 = 16 A ≤ 30 mA ΔN 사전 설치 DIN VDE 0100-701에 따른 보호 영역 >...
  • Seite 56 重要注意事項 設置説明書について 設置に関する注意事項 本設置説明書は Duravit 社製バスタブの付属物であり、 設置 設置する前に、 仮設置データシートをご確認ください。 これ する前によくお読みいただく必要があります。 らのデータシートは、 インターネットで www.duravit.com か らダウンロードすることができます。 用語と記号の説明 注意事項 Seitenansicht 底部にウォーターインテークがある浴槽には、配管用遮断 Lateral view 危険 危険性が高い場合や、 命にかかわる危険、 器を取り付ける必要があります。 重傷を負う危険がある場合 > 取付図に注意してください 注意事項 物的損害の場合 電気設備の章を参照 この章の設置に関する注意事項を参照 視認の要求 (引っかき傷など) バスタブを固定する (図 12) 時間の指定 (10 分など) >...
  • Seite 57 電気設備 電源供給 76xxxx xx x xx xx00: 50 Hz, 220 - 240 V AC 76xxxx xx x xx xx06: 60 Hz, 220 - 240 V AC ヒューズ = 16 A ≤ 30 mA ΔN 仮設置 > 無停電電源装置ケーブルを接続します (温度モジュール付きの Combi/Jet L には 2 本のフィードケ ーブルが必要です): •...
  • Seite 58 !‫ﺗﻧﺑﻳﻪ‬ Seitenansicht ‫ﺑﺎﻟﻧﺳﺑﺔ ﻟﻸﺣﻭﺍﺽ ﺫﺍﺕ ﻣﻧﺎﻓﺫ ﺍﻹﺩﺧﺎﻝ ﺍﻷﺭﺿﻳﺔ ﻳﺟﺏ ﻋﻠﻰ ﺍﻟﻌﻣﻳﻝ ﺗﺭﻛﻳﺏ‬ Lateral view .‫ﻗﺎﻁﻊ ﺃﻧﺎﺑﻳﺏ‬ ‫ﻣﺭﺍﻋﺎﺓ ﻣﺧﻁﻁ ﺍﻟﺗﺭﻛﻳﺏ‬ ‫< ﺑﺭﺟﺎء‬ Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor. We reserve the right to make technical improvements and enhance the appearance of the products shown. Datum Name Ma§stab...
  • Seite 59 220 - 240 V~, 50 Hz :76xxxx xx x xx xx00 220 - 240 V~, 60 Hz :76xxxx xx x xx xx06 = 16 A ≤ 30 mA ΔN WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 60 # 760010 # 760012 # 760185 # 760319 WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 61 WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 62 Ø 8 WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 63 WH_M_FST_MV-AV_Oval/15.12.3...
  • Seite 64 Duravit AG P.O. Box 240 Werderstr. 36 78132 Hornberg Germany Phone +49 78 33 70 0 +49 78 33 70 289 info@duravit.com www.duravit.com...
