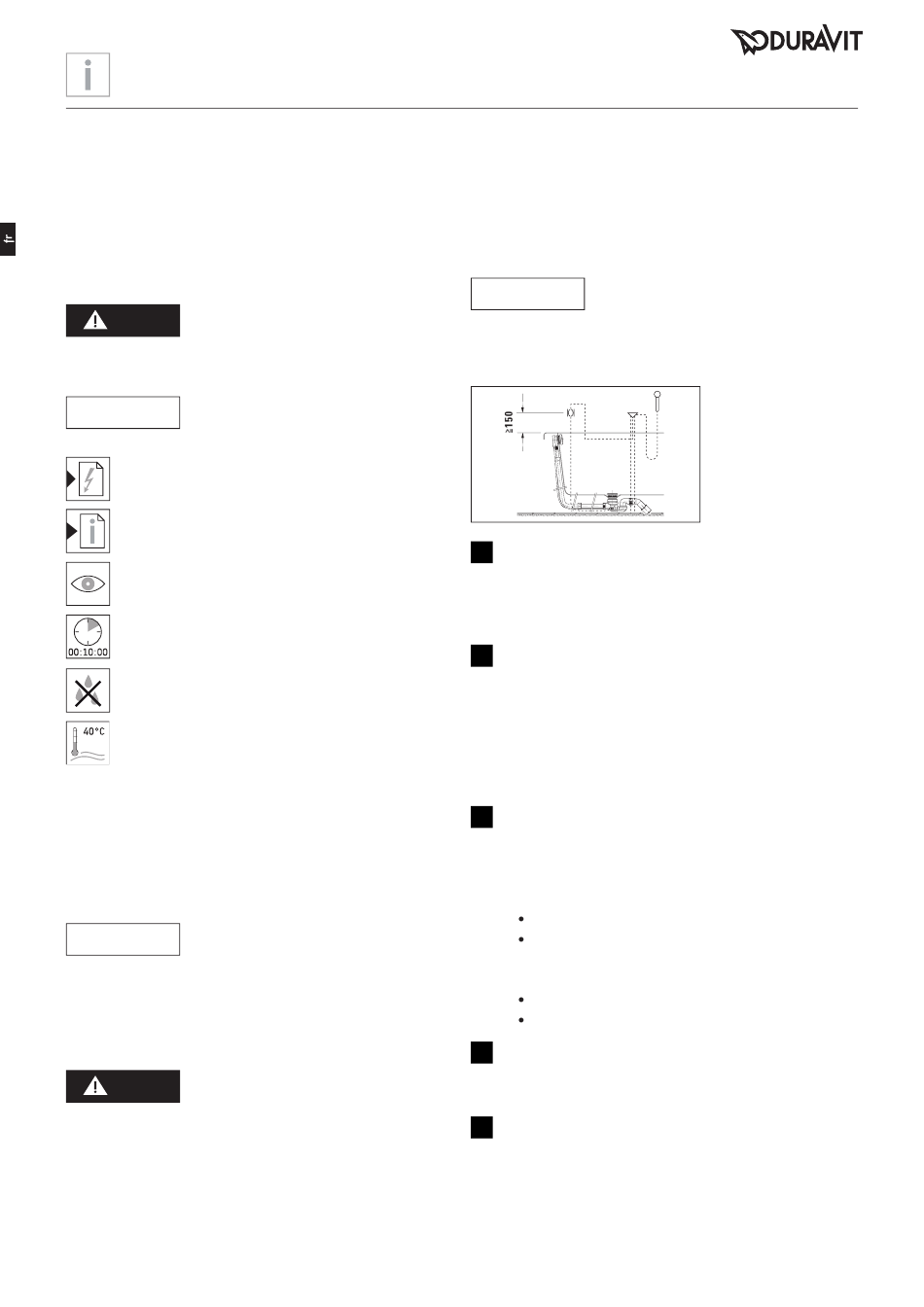

Remarques importantes
Concernant la notice de montage
Cette notice de montage fait partie intégrante de la
baignoire balnéo Duravit et doit être lue avec attention
avant d'effectuer le montage.
Explication des avertissements et symboles
Décrit une situation dangereuse
DANGER
pouvant entraîner la mort ou des
dommages irréversibles si elle n'est
pas évitée.
Décrit des dommages qui ne
AVIS
concernent pas la personne.
Référence au chapitre Installation électrique
Voir la consigne de montage dans ce chapitre
Invitation à vérifier (p. ex. les rayures)
Indication de la durée (par ex. 10 minutes)
Invitation à vérifier l'étanchéité
Indication de la température
Groupe cible et qualification
La baignoire balnéo doit uniquement être montée par des
installateurs sanitaires formés à cet effet. L'installation
électrique doit uniquement être réalisée par des
installateurs électriques qualifiés.
Risque de dommages sur le produit
AVIS
et/ou de dommages matériels !
> Les prescriptions d'installation des entreprises de
fournitures locales et les normes nationales doivent
impérativement être appliquées.
Instructions de sécurité
DANGER
Danger de mort par électrocution !
> NE PAS démonter les composants de la baignoire
balnéo.
8
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
All manuals and user guides at all-guides.com
Consignes de montage
Avant le montage, lire les fiches techniques de
préinstallation. Celles-ci peuvent être téléchargées sur
Internet via le site www.duravit.com.
> Respecter le schéma de montage.
14
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
Gezeichnet
Drafted
GeprŸft
Certified
GeŠndert
Modified
22
35
35
46
Sur les baignoires à arrivée d'eau au sol,
AVIS
un rupteur de tuyau doit obligatoirement
être monté côté bâtiment.
Seitenansicht
(DIN EN 61770 + 1717)
Lateral view
Vérifier le câble Bowden (graphique 14)
> Pour les bagnoires avec câble Bowden prémonté,
contrôler le fonctionnement et ajuster le réglage, le
Datum Name Ma§stab Artikel-Nr. Zeichnung
000000 # W-T- 000000 - 00 - 0
Date Scale Model-No. Drawing
Name
08.10.13 Allgaier 1:20 Schematische Zeichnung mit Rohrunterbrecher
cas échéant.
Bezeichnung Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
08.10.13 1:10
WLT X
Description fŸr Badewanne
Special waste and overflow with base inlet
1:5
for bathtubs
Vérifier le système balnéo (graphique 22)
> Mettre le système balnéo en marche pendant 10 min:
avec les circuits avec niveaux d'intensité, effectuer un
premier cycle complet.
> Laisser couler l'eau dans la baignoire, attendre 10 min.
> Vérifier l'étanchéité.
> Si des adaptations sont nécessaires, répéter le contrôle.
Prévoir des trappes de visite (graphique 35)
Monter la baignoire balnéo de sorte que tous
les agrégats importants (pompe, diffuseurs et
commande) restent accessibles
> Prévoir des trappes de visite
Zone : voir page 67
Dimensions des trappes de visite
pour les agrégats : min. 50 x 50 cm
pour la garniture d'écoulement: min. 20 x 20 cm
Isolé contre les éclaboussures d'eau
Ouvrir uniquement avec un outil
Prévoir une arrivée d'air (graphique 35)
> Pour l'arrivée d'air, prévoir une ouverture sur une
surface d'env. 15 cm (par ex. 3 x 5 cm ou 2 x 7,5 cm).
2
Monter la robinetterie (graphique 46)
> Le montage de la robinetterie est décrit dans une
notice séparée. Tenir compte de la notice lors du
montage.
