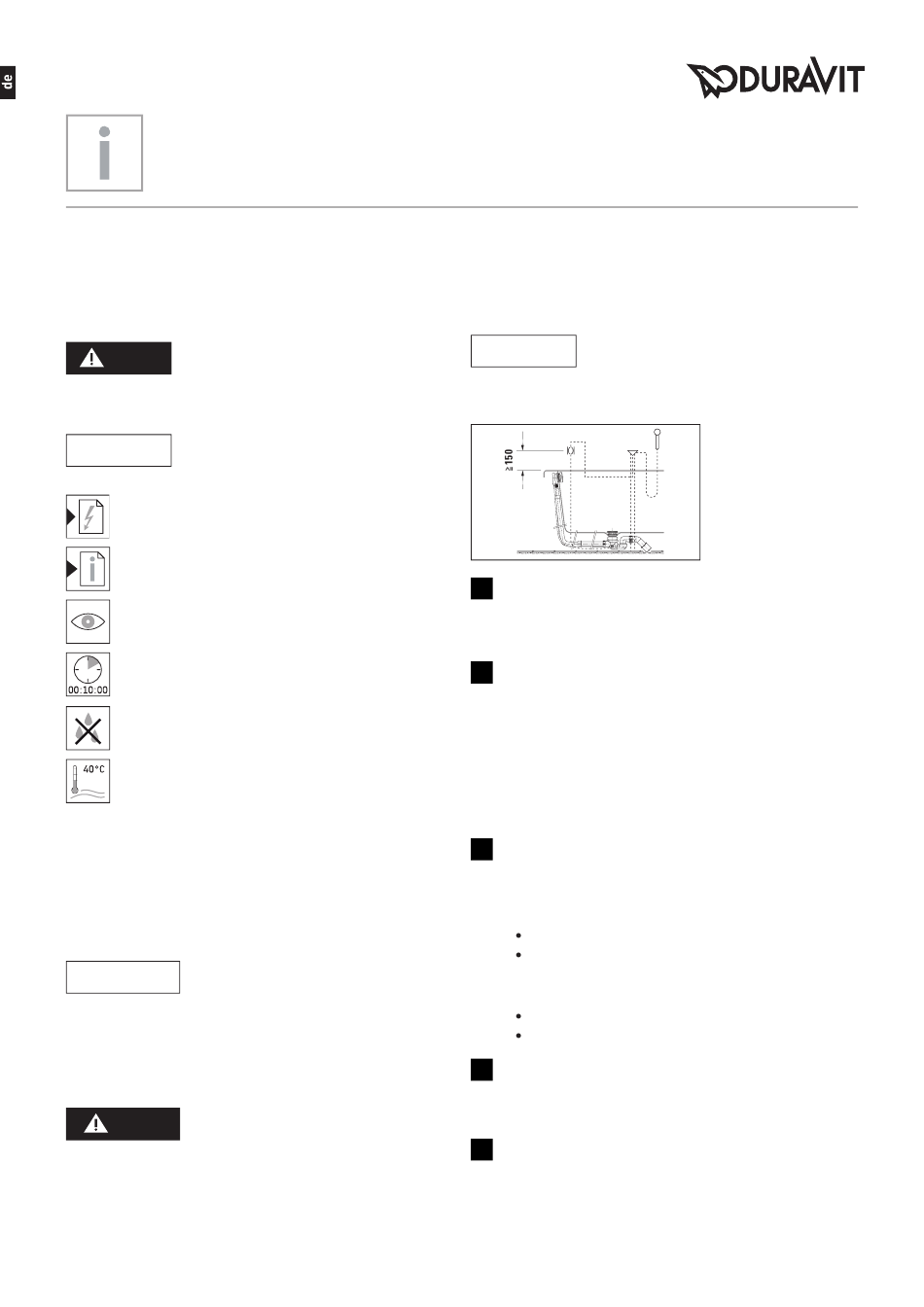

Duravit Sundeck 760065 Montageanleitung Seite 4

Wichtige Hinweise
Zur Montageanleitung
Diese Montageanleitung ist Bestandteil der Duravit Whirl-
wanne und ist vor der Montage sorgfältig zu lesen.
Erklärung der Signalwörter und Symbole
Beschreibt eine gefährliche Situation,
GEFAHR
welche zu Tod oder bleibenden Schäden
führen wird, wenn sie nicht vermieden
wird.
Beschreibt Schäden, welche nicht die
ACHTUNG
Person betreffen.
Verweis auf Kapitel Elektroinstallation
Verweis auf Montagehinweis in diesem Kapitel
Aufforderung zum Sichten (z. B. auf Kratzer)
Angabe der Zeitdauer (z. B. 10 Minuten)
Aufforderung zum Prüfen auf Dichtigkeit
Angabe der Temperatur
Zielgruppe und Qualifikation
Die Whirlwanne darf nur durch ausgebildete
Sanitärinstallateure montiert werden. Die
Elektroinstallation darf nur von ausgebildeten
Elektroinstallateuren durchgeführt werden.
Risiko von Produkt- und/oder
ACHTUNG
Sachschäden!
> Installationsvorschriften örtlicher Versorgungs-
unternehmen sowie länderspezifische Normen
uneingeschränkt einhalten.
Sicherheitshinweise
GEFAHR
Lebensgefahr durch Stromschlag!
> Komponenten der Whirlwanne NICHT demontieren.
4
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
All manuals and user guides at all-guides.com
Montagehinweise
Vor der Montage Vorinstallationsdatenblätter beachten.
Diese stehen im Internet unter www.duravit.com zum
Download bereit.
> Einbauschema beachten.
14
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
Gezeichnet
Drafted
GeprŸft
Certified
GeŠndert
Modified
22
35
35
46
Bei Wannen mit Bodenzulauf ist bauseits ein
ACHTUNG
Rohrunterbrecher zwingend erforderlich.
Seitenansicht
(DIN EN 61770, DIN EN 1717)
Lateral view
Bowdenzug prüfen (Grafik 14)
> Bei Wannen mit vormontierten Bowdenzug, die
Funktion prüfen.
Datum Name Ma§stab Artikel-Nr. Zeichnung
000000 # W-T-
Drawing
Date Scale Model-No.
Name
08.10.13 Allgaier 1:20 Schematische Zeichnung mit Rohrunterbrecher
Bezeichnung Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
08.10.13 WLT 1:10 X
Description fŸr Badewanne
Special waste and overflow with base inlet
1:5
for bathtubs
Whirlsystem prüfen (Grafik 22)
> Whirlsystem 10 Minuten anschalten:
bei Kreisläufen mit Intensitätsstufen diese einmal
komplett durchlaufen.
> Wasser in der Wanne lassen, 10 Minuten warten.
> Dichtheit prüfen.
> Falls Anpassungen notwendig sind, Prüfung
wiederholen.
Revisionsöffnungen vorsehen (Grafik 35)
Whirlwanne so einbauen, dass alle wichtigen Aggregate
(Pumpe, Gebläse, und Steuerung) zugänglich bleiben.
> Revisionsöffnungen vorsehen
Bereich: siehe Seite 67
Abmessungen der Revisionsöffnungen
für Aggregate: min. 50 x 50 cm
für Ablaufgarnitur: min. 20 x 20 cm
gegen Spritzwasser abgedichtet
nur mit einem Werkzeug zu öffnen
Luftzufuhr (Grafik 35)
> Für die Luftzufuhr eine Öffnung mit einer Fläche von
ca. 15 cm2 vorsehen (z.B. 3 x 5 cm oder 2 x 7,5 cm).
Armatur montieren (Grafik 46)
> Die Montage der Armatur wird in einer separaten
Anleitung beschrieben, die Anleitung bei der
Montage beachten.
000000 - 00 - 0
