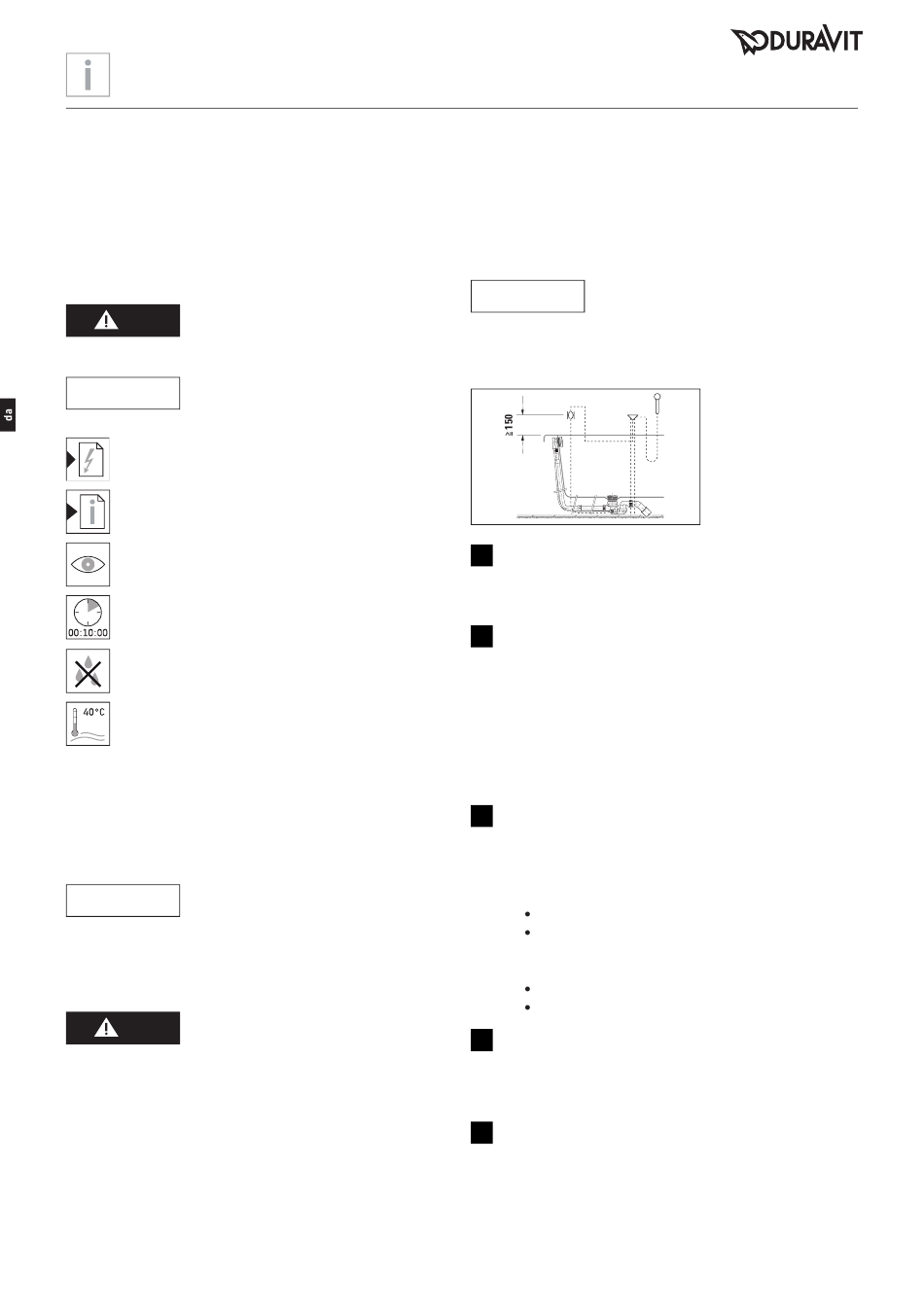

Vigtige henvisninger

Om monteringsvejledningen
Denne monteringsvejledning hører med til Duravit-
spabadet og skal læses omhyggeligt igennem før
monteringen.
Forklaring af signalordene og symbolerne
Beskriver en farlig situation, som vil
FARE
medføre død eller permanent skade,
hvis den ikke undgås.
Beskriver skader, som ikke vedrører
VARSEL
personen.
Henvisning til kapitlet Elinstallation
Henviser til monteringsanvisning i dette kapitel
Opfordring til visuel kontrol (f.eks. for ridser)
Angivelse af varighed (f.eks. 10 minutter)
Opfordrer til at kontrollere for tæthed
Angivelse af temperatur
Målgruppe og kvalifikationer
Spa-badekarret må kun monteres af uddannede
sanitærinstallatører. Elinstallationen må kun
gennemføres af uddannede el-installatører.
Risiko for produktskade og/eller
VARSEL
materiel skade!
> De lokale installationsforskrifter og landespecifikke
standarder skal altid overholdes.
Sikkerhedsforskrifter
FARE
Livsfare som følge af elektrisk stød!
> Demonter IKKE komponenter fra spa-badekarret.
18
WH_M_Sundeck_built-in_rail-mounting-system/15.11.1
All manuals and user guides at all-guides.com
Monteringsvejledning
Følg forinstallationsdatabladene, før montering finder sted.
Disse kan downloades fra internettet under
www.duravit.com.
> Se installationsskemaet
14
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
Gezeichnet
Drafted
GeprŸft
Certified
GeŠndert
Modified
22
35
35
46
Ved kar med indløb i bunden SKAL
VARSEL
der installeres en rørafbryder på
anvendelsesstedet. (DIN EN 61770 +
Seitenansicht
1717)
Lateral view
Bowdentræk kontrolleres (grafik 14)
> På kar med formonteret bowdentræk kontrolleres
funktionen og indstillingen efterjusteres efter behov.
Datum Name Ma§stab Artikel-Nr. Zeichnung
000000 # W-T- 000000 - 00 - 0
Date Scale Model-No. Drawing
Name
08.10.13 Allgaier 1:20 Schematische Zeichnung mit Rohrunterbrecher
Bezeichnung Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
08.10.13 WLT 1:10 X
Description
fŸr Badewanne
Special waste and overflow with base inlet
1:5
for bathtubs
Spasystem kontrolleres (grafik 22)
> Tænd for spasystemet i 10 minutter:
Ved kredsløb med intensitetstrin: Lad dem løbe
komplet igennem en gang.
> Fyld karret med vand, vent i 10 minutter.
> Kontrollér, at alt er tæt.
> Gentag kontrollen, hvis det er nødvendigt at
tilpasse noget.
Revisionsåbninger skal være til stede (grafik 35)
Indbyg spa-badekarret på en sådan måde, at alle
vigtige aggregater (pumpe, ventilator og styring) er
tilgængelige
> Revisionsåbninger skal være til stede
Område: Se side 67
Mål på revisionsåbningerne
for aggregater: mindst 50 x 50 cm
for skyllegarniture: mindst 20 x 20 cm
Tætnet mod stænkvand
Må kun åbnes med et værktøj
Lufttilførsel skal være til stede (grafik 35)
> En åbning til lufttilførsel skal være til stede, den
skal have en flade på ca. 15 cm
(f.eks. 3 x 5 cm eller 2 x 7,5 cm).
Armatur monteres (grafik 46)
> Monteringen af armaturet beskrives i en separat
vejledning, følg vejledningen under monteringen.
