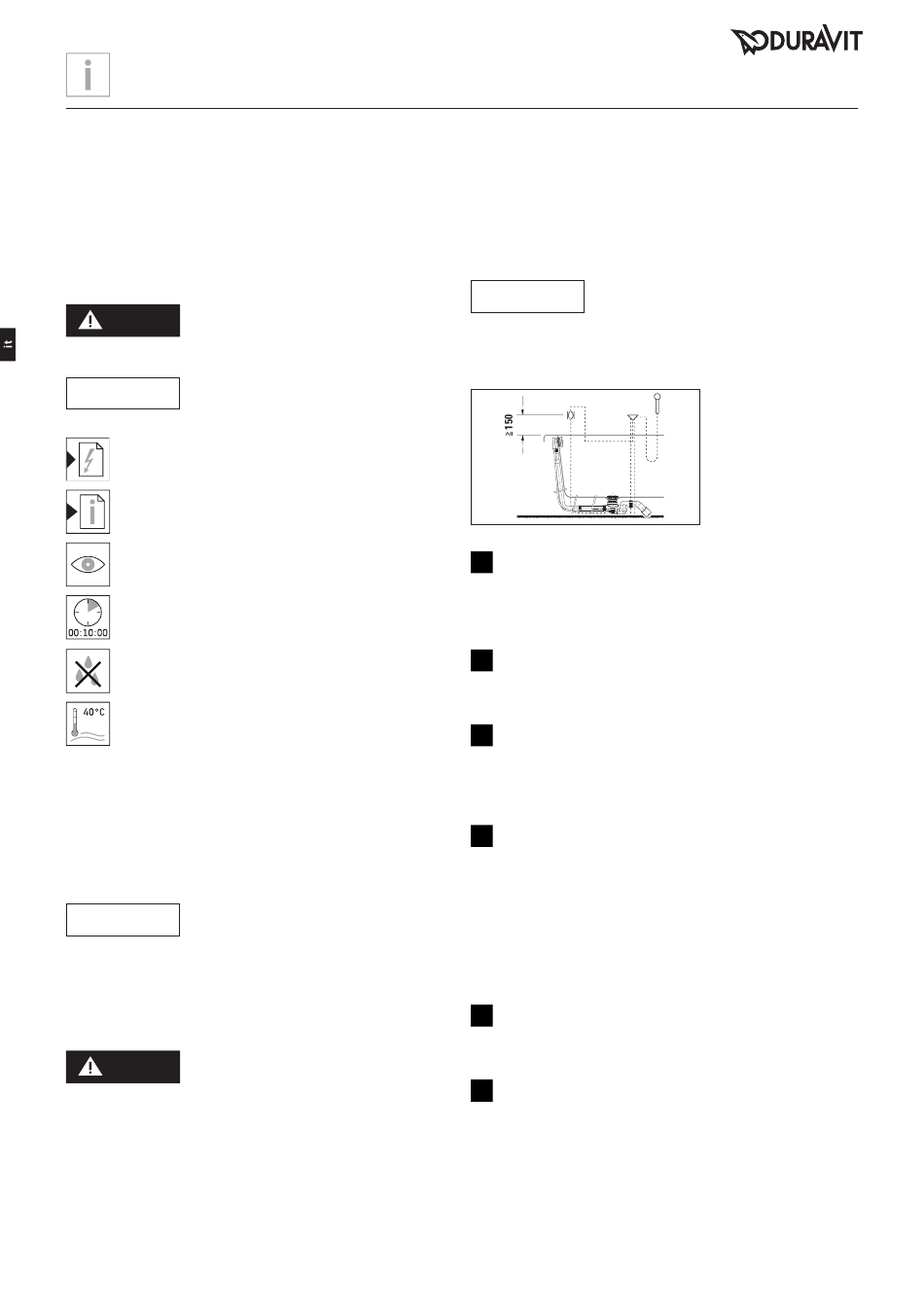

Indicazioni importanti
In riferimento alle istruzioni di montaggio
Queste istruzioni di montaggio sono parte integrante
della vasca idromassaggio Duravit e dovranno essere lette
accuratamente prima del montaggio.
Legenda delle parole chiave e dei simboli
Descrive una situazione pericolosa che
PERICOLO
provoca la morte o danni permanenti,
se non evitata.
Descrive danni che non riguardano la
AVVISO
persona.
Riferimento al capitolo Installazione elettrica
Fa riferimento alle indicazioni per l'installazione
presenti in questo capitolo
Richiesta di ispezione visiva
(es. per cercare graffi)
Indicazione della durata (es. 10 minuti)
Richiesta di verifica della tenuta stagna
Indicazione della temperatura
Destinatari e competenza
La vasca idromassaggio deve essere installata
esclusivamente da tecnici specializzati e qualificati.
L'installazione elettrica deve essere eseguita solo da
elettricisti qualificati.
Rischio di danni al prodotto
AVVISO
e/o alle cose.
> Per l'installazione è necessario rispettare sempre e
rigorosamente le normative specifiche degli enti di
approvvigionamento locali e le norme nazionali.
Indicazioni di sicurezza
PERICOLO
Pericolo di morte da scossa elettrica.
> NON smontare componenti della vasca idromassaggio.
14
WH_M_Sundeck_withPanel_short-pillar/15.11.1
Indicazioni per l'installazione
Prima di eseguire il montaggio osservare le schede tecniche
di preinstallazione. Tali schede sono scaricabili da internet
al sito www.duravit.com.
Nelle vasche con erogazione dalla
AVVISO
piletta è assolutamente necessario
utilizzare un disconnettore tubo fornito
Seitenansicht
dal cliente. (DIN EN 61770 + 1717)
Lateral view
> Osservare lo schema di montaggio.
10
Montare il rubinetto (fig. 10)
> Il montaggio del rivestimento della vasca viene
Technische Verbesserungen und optische VerŠnderungen an den abgebildeten Produkten behalten wir uns vor.
We reserve the right to make technical improvements and enhance the appearance of the products shown.
Datum
Name
Ma§stab
Artikel-Nr.
Zeichnung
000000
Date
descritta separatamente, seguire attentamente le
Scale
Model-No.
Drawing
Gezeichnet
Name
08.10.13
Allgaier
1:20
Schematische Zeichnung mit Rohrunterbrecher
Drafted
GeprŸft
Bezeichnung
Spezial Ab-und †berlaufgarnitur mit Bodenzulauf
08.10.13
WLT
1:10
X
Certified
Description
fŸr Badewanne
GeŠndert
istruzioni durante il montaggio.
Special waste and overflow with base inlet
1:5
Modified
for bathtubs
27
Rispettare la distanza (fig. 27)
> Fra il pannello di rivestimento della vasca e la vasca
lasciare una distanza uniforme massima di 2 mm.
33
Fissare correttamente l'anello di sicurezza (fig. 33)
> Fissare l'anello di sicurezza nel supporto con la clip
> Controllare che il tubo flessibile sia ben fermo nel
supporto.
38
Verificare il sistema idromassaggio (fig. 38)
> Inserire il sistema idromassaggio per 10 minuti:
per circuiti con livelli d'intensità eseguire un
completo ciclo.
> Lasciare l'acqua nella vasca, attendere 10 minuti.
> Verificare la tenuta stagna.
> In caso siano necessari eseguire degli adattamenti,
ripetere la verifica.
40
Rispettare il tempo di sigillatura! (fig. 40)
> Subito dopo l'applicazione del nastro di tenuta,
appendere la stele per garantirne la tenuta stagna.
42
Osservare la revisione! (fig. 42)
> Il pannello di rivestimento della vasca deve essere
accessibile e rimovibile per eventuali operazioni di
manutenzione.
