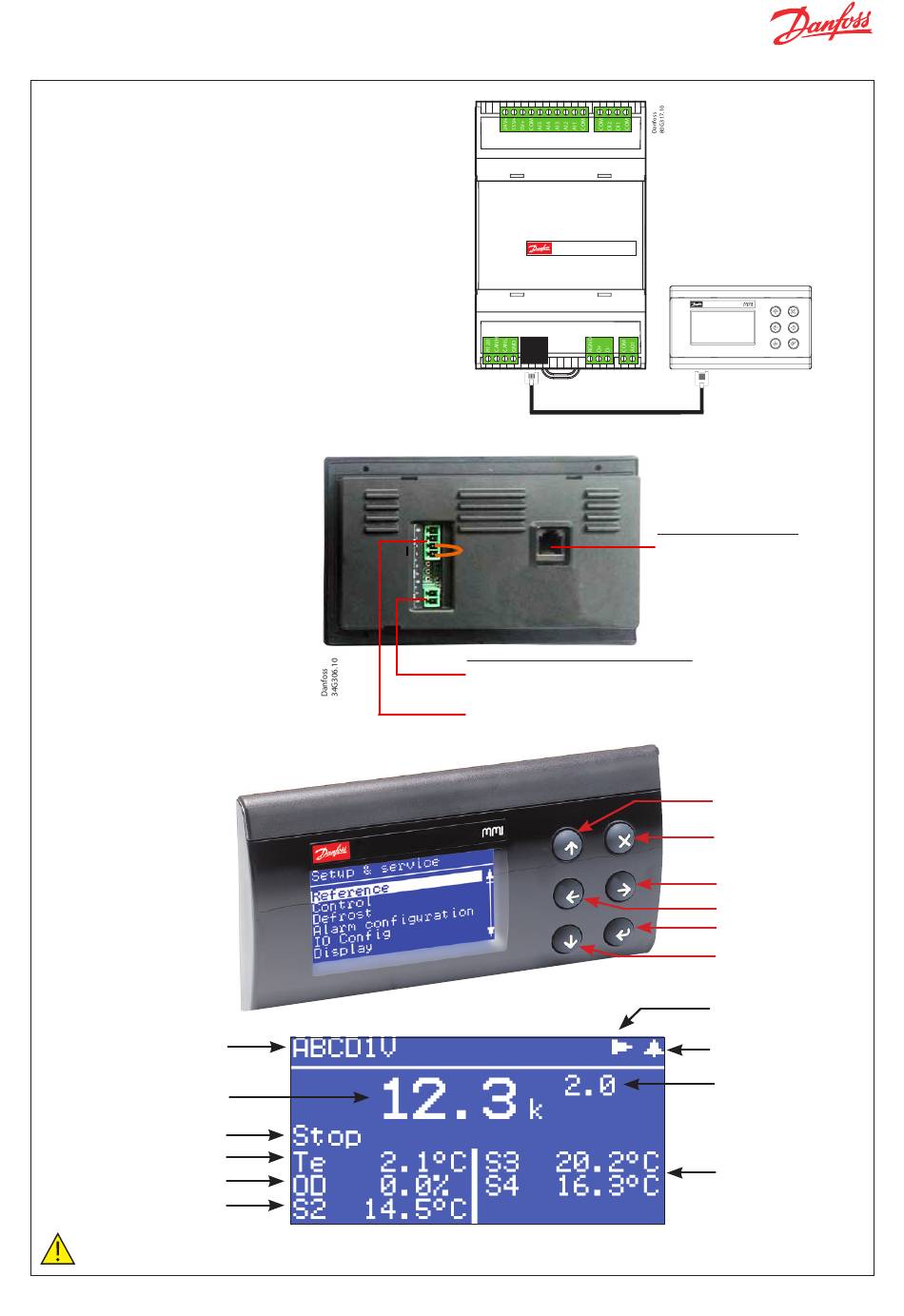

MMIGRS2-Anzeige von Danfoss
Anschluss der externen MMIGRS2-Anzeige
Die MMIGRS2-Anzeige kann für die Konfiguration des
EKE 1C verwendet werden. Die Anzeige kann nicht nur
zum Konfigurieren der erforderlichen Parameter, sondern auch
als externe Anzeige verwendet werden, um im Betrieb wichtige
Parameter wie z. B. Ventilöffnungsgrad, Überhitzung usw.
anzuzeigen.
Wichtiger Hinweis:
• Der maximale Abstand zwischen Regler und Anzeige beträgt
3 m (CAN RJ).
• Um elektromagnetische Störungen zu vermeiden, verwenden
Sie zwischen den CAN-R- und CAN-H-Klemmen ein
terminiertes Kabel.
• Das Kabel muss an beiden Enden terminiert sein, um eine
zuverlässige Kommunikation sicherzustellen.
MMIGRS2 (Rückansicht)
MMIGRS2
(Vorderansicht)
Reglername
Primäranzeige
Betriebszustand
Verdampfungstemperatur
Ventilöffnungsgrad
S2-Temperatur
Hinweis: Für den Zugriff auf das Konfigurations- und Service-Menü ist ein Login erforderlich.
Standardpasswort: 100 (alltägliche Verwendung), 200 (Service) oder 300 (Inbetriebnahme).
Drücken Sie lange auf die Taste „Enter", um auf das Login-Menü zuzugreifen.
© Danfoss | DCS (az) | 2018.05
Überhitzungsregler
Superheat controller
EKE 1C - 080G5400
CAN RJ
ACCCBI080G0075
Für Kabel über 3 m (nur EKE 1C)
For cable >3m (only EKE 1C)
2-Wege-Display-Anschluss für die Spannungsversorgung
2-way screw connector for
power supply
4-Wege-Display-Anschluss für ein CAN-Bus-Netzwerk
4-way screw connector for
CANbus network
MMIGRS2
CAN RJ
Für Kabel unter 3 m
CAN-RJ-Anschluss
RJ CAN connector
Nach oben
Verlassen/
abbrechen
Nach rechts
Nach links
Enter
Nach unten
Navigationshilfe
Alarmanzeige
Referenzpunkt
Medientemperatur
S3 bis S4
DKRCC.PI.RS0.A6.03 | 11
