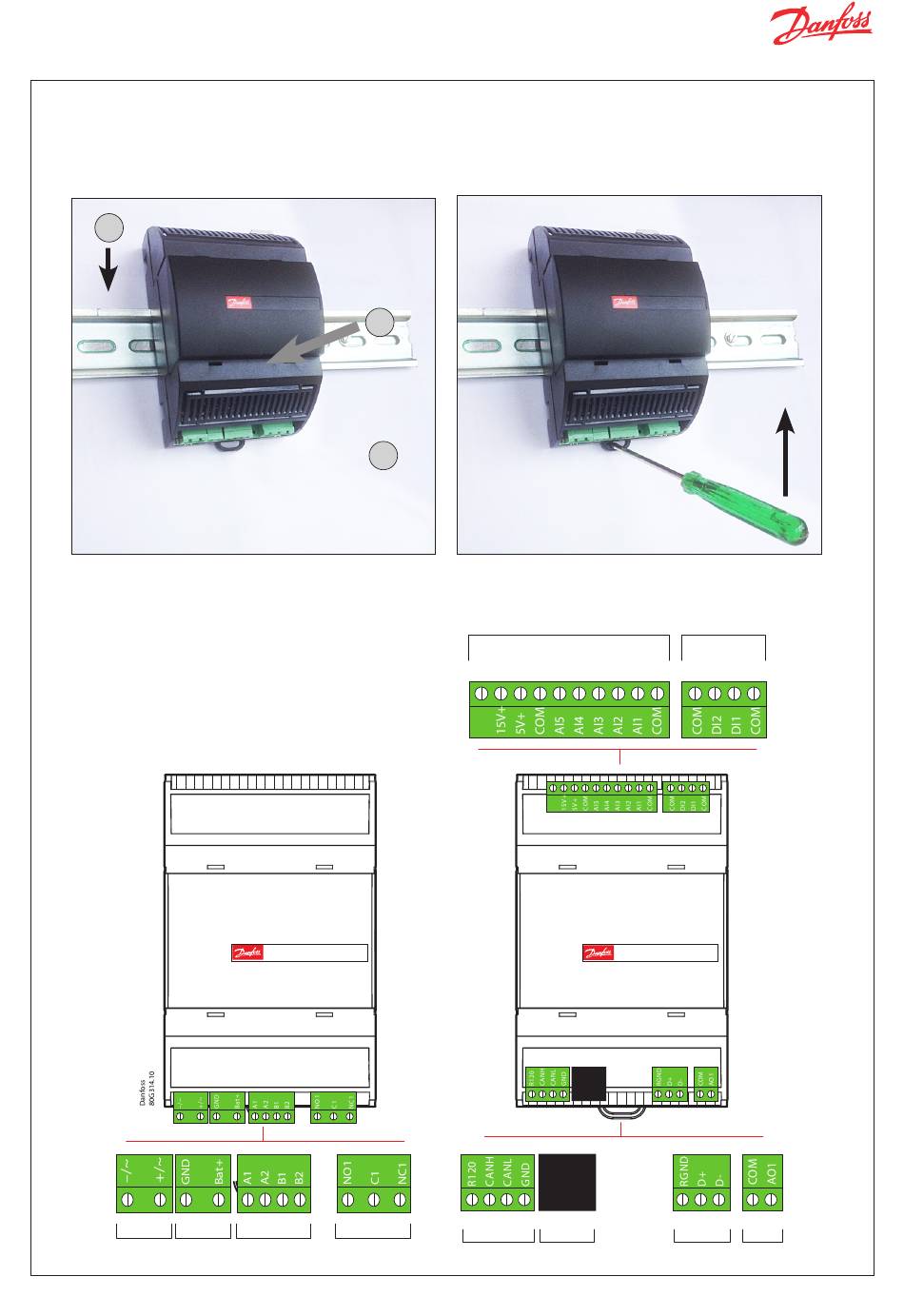

DIN-Schienenmontage/DIN-Schienendemontage
Die Einheit kann mühelos auf einer DIN-Schiene (35 mm) montiert werden, indem sie an der gewünschten Stelle auf die Schiene
gesteckt und arretiert wird, um ein Verrutschen zu vermeiden. Sie kann demontiert werden, indem Sie vorsichtig den Bügel
herunterdrücken, der unten am Gehäuse befestigt ist.
1
Anschlussübersicht: EKE 1C
Anschlüsse
hinten
VERSORGUNG
Vbatt
PWR 24V
Vbat
24 V
© Danfoss | DCS (az) | 2018.05
2
„Klick"
3
Überhitzungsregler
Superheat controller
EKE 1C - 080G5400
SCHRITTMOTOR-
DIGITALER
STEPPER VALVE
DIGITAL OUTPUT
VENTIL
AUSGANG
ANALOGER EINGANG
ANALOG INPUT 1-5
1–5
Anschlüsse
vorn
Überhitzungsregler
Superheat controller
EKE 1C - 080G5400
CAN RJ
CAN RJ
CAN
CAN RJ
DIGITALER EINGANG
DIGITAL INPUT 1-2
1–2
RS485
AO1
DKRCC.PI.RS0.A6.03 | 4
