Sicam FALCO EVO 624 S Betriebsanleitung Seite 19

4. Den anderen Sprengring mit Hilfe einer Zange am
Haltebolzen anbringen, bis er in seinem Sitz einras-
tet.

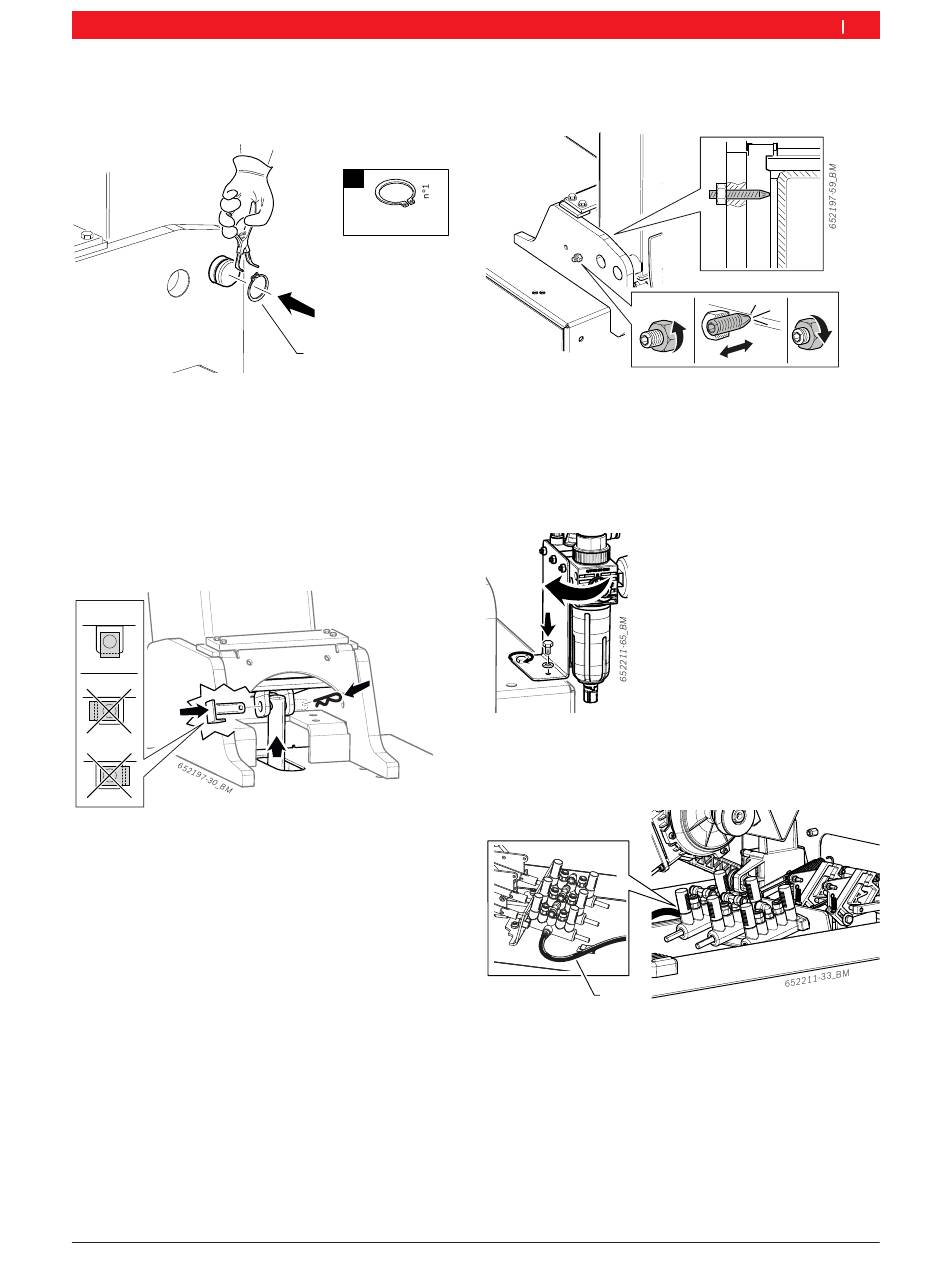

Abb. 23: Haltebolzen der Montagesäule festspannen
5. Mit Hilfe eines Hebekrans die Säule nach hinten
neigen, ohne dass sie die Endlage erreicht.
6. Mit Hilfe eines Werkzeugs die Säulenzylinderstange
komplett ausziehen.
7. Die Löcher der Säulenzylinderstange mit dem am
Säulenfuß befindlichen Lagerbock ausrichten.
8. Den Bolzen der Zylinderstange einsetzen und mit
dem Splint fixieren.
OK
Abb. 24: Bolzen Zylinderstange Säule montieren
9. Die Säule wieder in Arbeitsstellung bringen.
10. Den Gewindestift auf der Seite des Säulenlagerbo-
ckes so einstellen, dass die Spitze gegen die Säule
stößt.
i
Um diese Einstellung korrekt durchzuführen, darf die
Säule nicht geneigt sein.
SICAM srl soc. Unip
Erstinbetriebnahme | FALCO EVO 624 S / 628 S (IT) | 19
1
Ø25
652197-29_BM
1
!
Der Gewindestift darf nur anliegen und nicht die
Säule an die entgegengesetzte Seite andrücken.
Abb. 25: Gewindestift justieren
11. Die Säule vom Verpackungsmaterial befreien.
12. Die Hebegurte von der Säule entfernen und den
Hebekran aus dem Arbeitsbereich entfernen.
13. Halterung der Filtereinheit an ihren Platz zurückdre-
hen.
Abb. 26: Filterhalterung an ihren Platz zurückdrehen
14. Den Zuleitungsschlauch von der Säule mit dem An-
schluss (1) der Pedale verbinden.
1
Abb. 27: Druckluftanschluss
de
|
2020-04-16 1 695 108 768
