Dans le cas des modèles de machines avec retrait de
la barre verticale de la tête de montage, la tige de
protection n'est pas utilisée. Pour défaire la tête de
montage, il suffit en pareil cas de retirer les cordes
de sécurité.
4.2.9 Brancher le pistolet pour le gonflage
des pneumatiques
i
Selon le modèle de la machine commandé, le pisto-
let de gonflage des pneus est éventuellement déjà
fourni dans la livraison.
i
Si le boîtier de la machine devait déjà être ouvert
dans le but d'effectuer une installation, poursuivre
à présent avec le raccordement du pistolet. Dans le
cas contraire, procéder comme suit.
1. Retirer partiellement le cache latéral pour accéder
au câble de mise à la terre.
2. Débrancher le câble de mise à la terre.
3. Retirer l'intégralité du cache latéral.
A

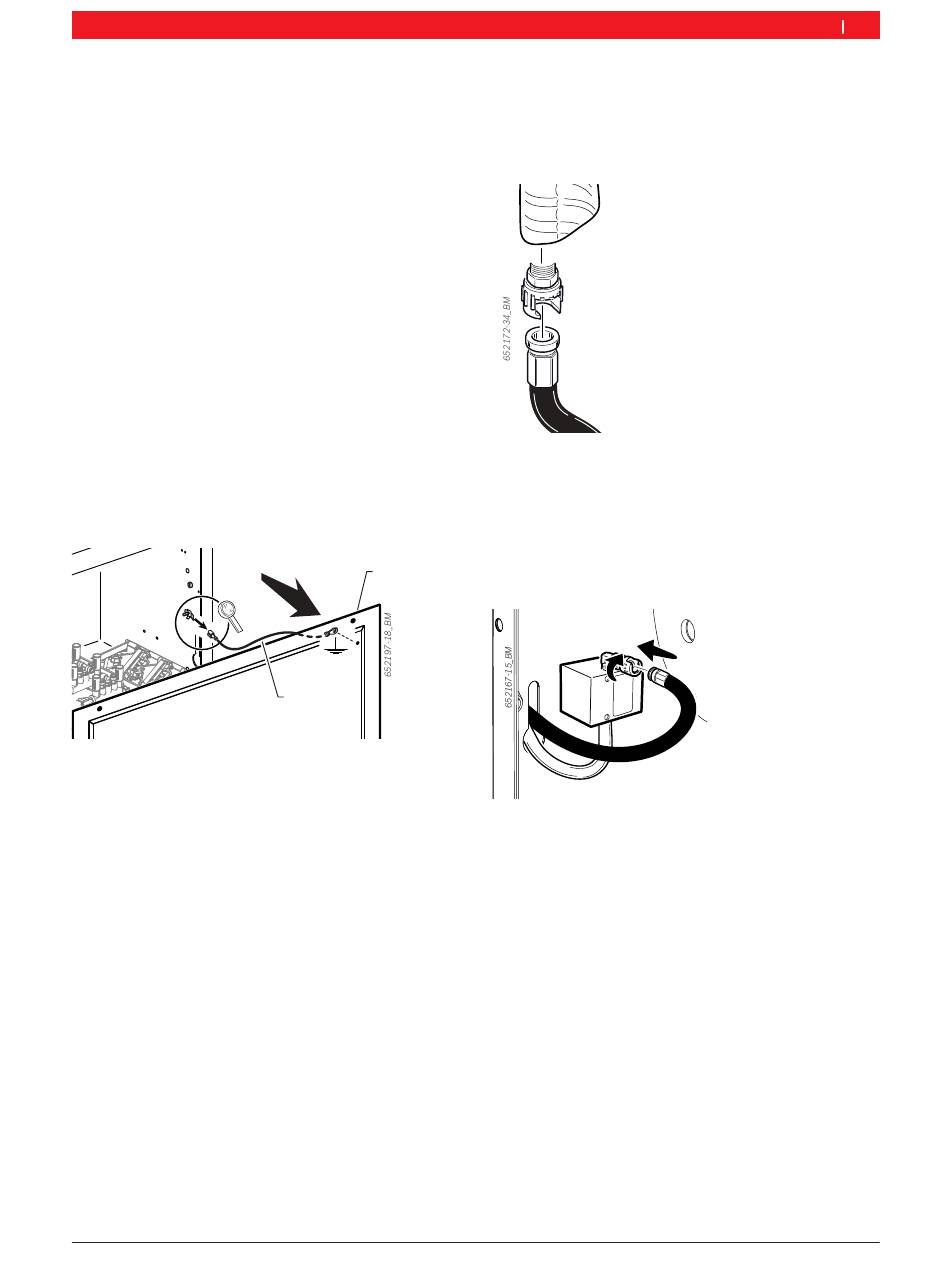

Fig. 47: Retirer le cache latéral
1 Cache latéral
2 Câble de mise à la terre
4. Positionner le pistolet de gonflage des pneus au
niveau du support latéral de la colonne.
SICAM srl soc. Unip
Première mise en service | FALCO EVO 624 S / 628 S (IT) | 105
1
B
2
5. S'il n'y en a pas, utiliser le raccordement pivotant
compris dans la livraison et installé dans la partie
inférieure du pistolet.
6. Raccorder le flexible fourni dans la livraison au pis-
tolet de gonflage des pneus.
Fig. 48: Le raccorder au pistolet de gonflage des pneus
i
Pour un meilleur maintien, étanchéifier le raccorde-
ment avec une bande isolante.
7. Raccorder le tuyau de raccordement fourni à la valve
VGP à l'intérieur de l'appareil.
Fig. 49: Raccorder la valve VGP
8. Raccorder à nouveau le câble de mise à la terre.
9. Fixer le cache latéral.
