4. Con l'aiuto di una pinza montare l'altro anello elasti-
co sul perno di fissaggio in modo da bloccarlo nella
sua sede.

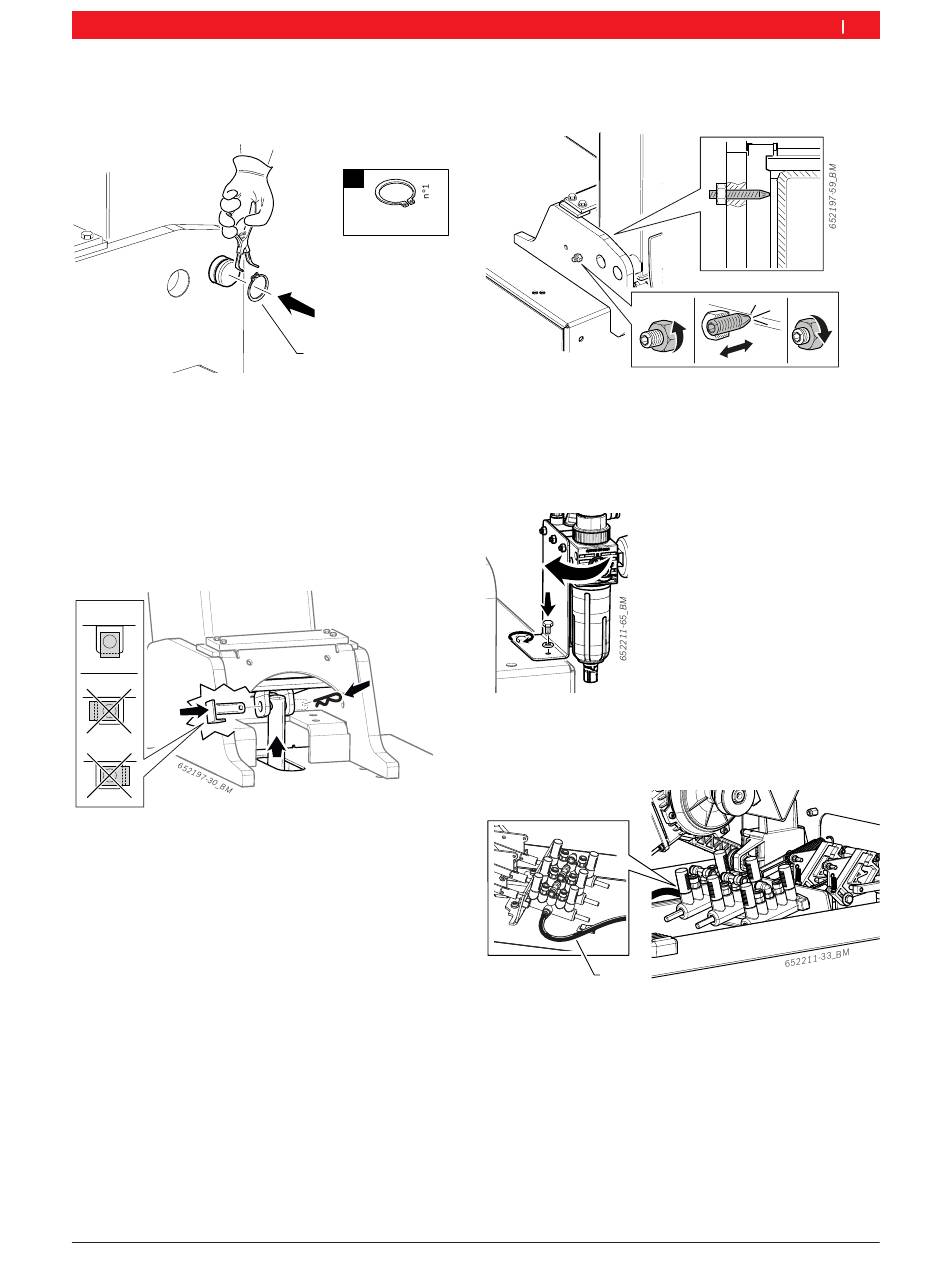

Fig. 23: Bloccaggio del perno di fissaggio del palo
5. Inclinare il palo all'indietro con l'aiuto del paranco,
in modo che non vada a finecorsa.
6. Sfilare completamente lo stelo del cilindro ribalto
palo con l'aiuto di un utensile.
7. Allineare i fori dello stelo cilindro palo con il cavallot-
to presente alla base del palo.
8. Montare il perno stelo cilindro e bloccarlo con la
copiglia.
OK
Fig. 24: Montaggio perno stelo cilindro palo
9. Ripristinare il palo in posizione di lavoro.
10. Regolare il grano presente a lato del supporto palo
in modo che la punta sia a battuta contro il palo.
i
Per evitare di effettuare la regolazione su un punto
sbagliato il palo non deve essere inclinato.
SICAM srl soc. Unip
Prima messa in funzione | FALCO EVO 624 S / 628 S (IT) | 179
1
Ø25
652197-29_BM
1
!
Il grano deve solo essere in appoggio e non deve
spingereil palo verso il lato opposto.
Fig. 25: Regolazione del grano
11. Rimuovere il materiale di imballo dal palo.
12. Liberare il palo dalle fasce di sollevamento e movi-
mentare il paranco fuori dalla zona di lavoro.
13. Riposizionare il supporto filtro.
Fig. 26: Riposizionamento del supporto filtro
14. Collegare il tubo di alimentazione proveniente dal
palo sul raccordo (1) pedaliera.
1
Fig. 27: Collegamento pneumatico
