Far montare una spina di collegamento specifica
nazionale per corrente monofase 230V o trifase, a
seconda della tensione ordinata, da un elettricista
qualificato.
i
I modelli macchina che supportano la corrente
monofase 110 V sono già dotati di spina di collega-
mento.

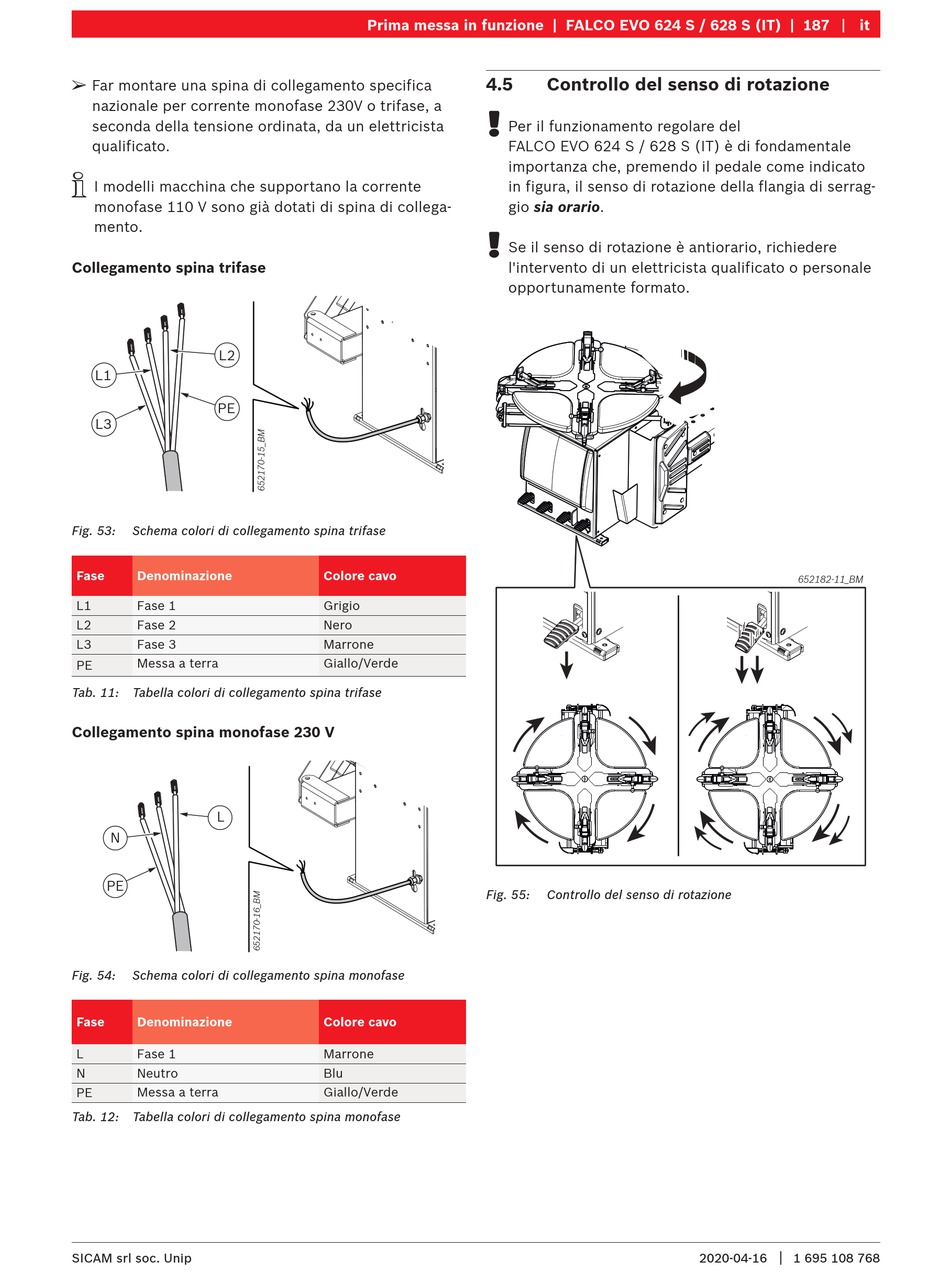

Collegamento spina trifase
L2
L1
PE
L3
Fig. 53: Schema colori di collegamento spina trifase
Fase Denominazione
L1 Fase 1
L2 Fase 2
Fase 3
L3
Messa a terra
PE
Tab. 11: Tabella colori di collegamento spina trifase
Collegamento spina monofase 230 V
L
N
PE
Fig. 54: Schema colori di collegamento spina monofase
Fase Denominazione
L Fase 1
N Neutro
Messa a terra
PE
Tab. 12: Tabella colori di collegamento spina monofase
SICAM srl soc. Unip
Prima messa in funzione | FALCO EVO 624 S / 628 S (IT) | 187
4.5
!
!
Colore cavo
Grigio
Nero
Marrone
Giallo/Verde
Fig. 55:
Colore cavo
Marrone
Blu
Giallo/Verde

Controllo del senso di rotazione

Per il funzionamento regolare del
FALCO EVO 624 S / 628 S (IT) è di fondamentale
importanza che, premendo il pedale come indicato
in figura, il senso di rotazione della flangia di serrag-
gio sia orario.
Se il senso di rotazione è antiorario, richiedere
l'intervento di un elettricista qualificato o personale
opportunamente formato.
Controllo del senso di rotazione
it
652182-11_BM
|
2020-04-16 1 695 108 768
