3. Descripción del producto
3.1

Uso conforme al previsto

FALCO EVO 624 S / 628 S (IT) es una máquina monta-
neumáticos para el montaje y desmontaje de neumáti-
cos para turismos y, con la utilización de los accesorios
correspondientes, también para neumáticos de motoci-
cletas.
i
FALCO EVO 624 S / 628 S (IT) sólo debe utilizarse
para estos fines y en el marco de las áreas funciona-
les especificadas en estas instrucciones. Por tanto,
cualquier otro uso se considera un uso indebido y
no está permitido.
i
El fabricante no asume ninguna responsabilidad por
eventuales daños producidos por usos no previstos.
3.2 Requisitos
El producto FALCO EVO 624 S / 628 S (IT) debe ins-
talarse en una zona de trabajo bien iluminada sobre
un suelo plano de hormigón o de un material similar y
debe anclarse. Adicionalmente se requiere una cone-
xión de aire comprimido y una conexión de corriente.
El manual "Indicaciones importantes e indicaciones de
seguridad" contiene otros requisitos básicos para el
uso y la preparación del ámbito de trabajo.
3.3 Descripción del funcionamiento
A continuación se presentan las funciones más
importantes de los componentes del producto
FALCO EVO 624 S / 628 S (IT) antes mencionados:
R
Destalonador: sirve para separar el neumático de la
llanta. El brazo destalonador se mueve por medio
de un cilindro neumático de doble efecto. Su mo-
vimiento se puede regular en 4 posiciones. De este
modo la paleta destalonadora se puede abrir más, lo
que permite destalonar neumáticos especialmente
anchos.
R
Brazo destalonador con activación de palanca
manual para destalonar el neumático de la llanta.
El brazo destalonador se mueve por medio de un
cilindro neumático. Su movimiento se puede regular
en 2 posiciones para seccionar el ancho del neumá-
tico. De este modo la paleta destalonadora se puede
abrir más, lo que permite destalonar neumáticos
especialmente anchos.
R
Columna de montaje: consta de una columna de
montaje basculante con los componentes necesarios
para el montaje y desmontaje del neumático: brazo
extensible horizontal y asta extensible vertical (con
botón de retención), cabezal de montaje para des-
montar (y volver a montar) el neumático de la llanta
con la ayuda de la leva levanta-talón.
R
Plato de ajuste para fijar y girar la llanta (en sentido
horario y antihorario). El plato de ajuste es accio-
nado neumáticamente por medio de dos cilindros y
SICAM srl soc. Unip
Descripción del producto | FALCO EVO 624 S / 628 S (IT) | 131
dispone de cuatro carriles con garras tensoras para
la fijación interna y externa de las llantas.
3.4
3.4.1

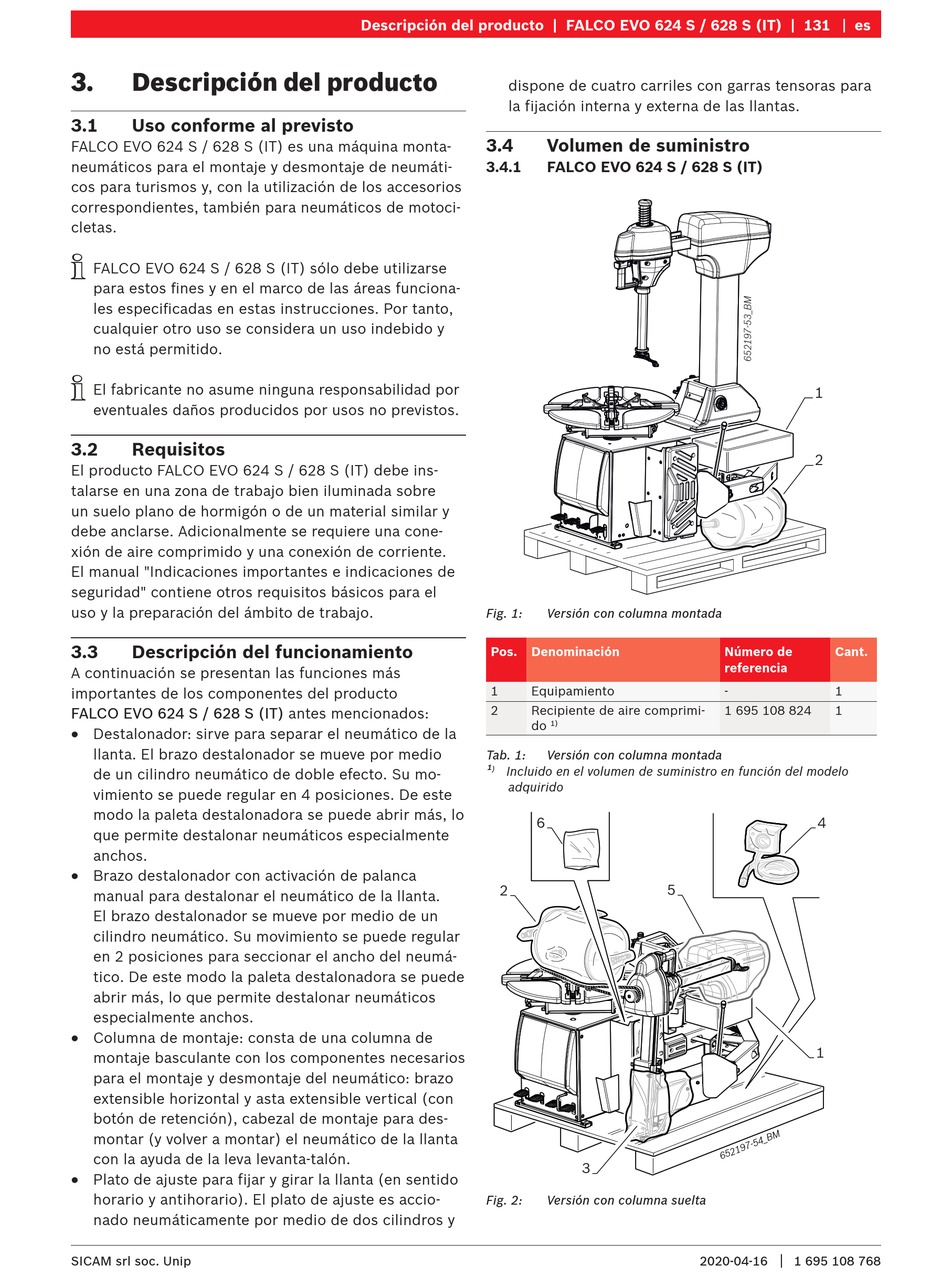

Fig. 1:
