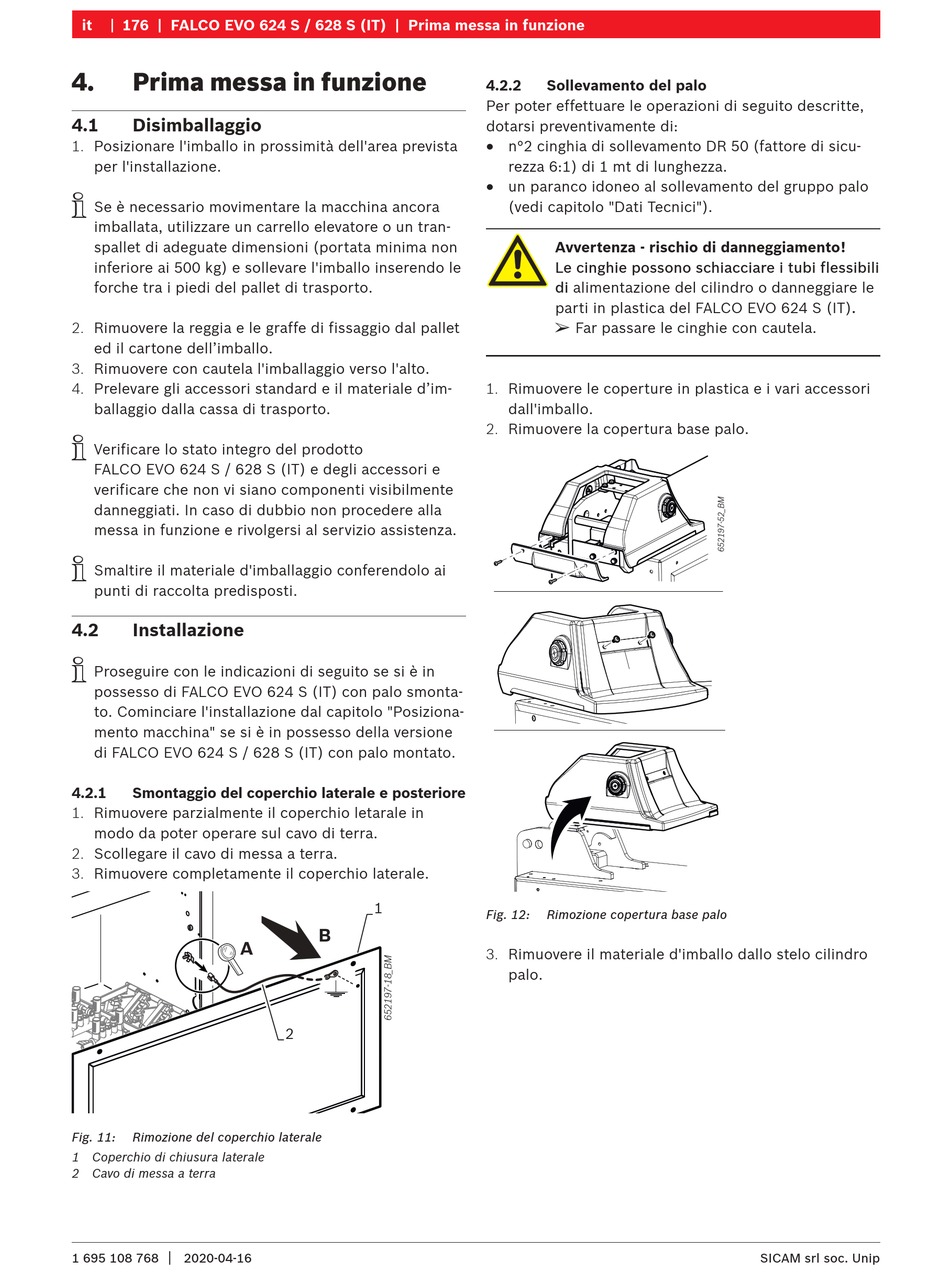

it 176 | FALCO EVO 624 S / 628 S (IT) | Prima messa in funzione
4.

Prima messa in funzione

4.1 Disimballaggio
1. Posizionare l'imballo in prossimità dell'area prevista
per l'installazione.
i
Se è necessario movimentare la macchina ancora
imballata, utilizzare un carrello elevatore o un tran-
spallet di adeguate dimensioni (portata minima non
inferiore ai 500 kg) e sollevare l'imballo inserendo le
forche tra i piedi del pallet di trasporto.
2. Rimuovere la reggia e le graffe di fissaggio dal pallet
ed il cartone dell'imballo.
3. Rimuovere con cautela l'imballaggio verso l'alto.
4. Prelevare gli accessori standard e il materiale d'im-
ballaggio dalla cassa di trasporto.
i
Verificare lo stato integro del prodotto
FALCO EVO 624 S / 628 S (IT) e degli accessori e
verificare che non vi siano componenti visibilmente
danneggiati. In caso di dubbio non procedere alla
messa in funzione e rivolgersi al servizio assistenza.
i
Smaltire il materiale d'imballaggio conferendolo ai
punti di raccolta predisposti.
4.2 Installazione
i
Proseguire con le indicazioni di seguito se si è in
possesso di FALCO EVO 624 S (IT) con palo smonta-
to. Cominciare l'installazione dal capitolo "Posiziona-
mento macchina" se si è in possesso della versione
di FALCO EVO 624 S / 628 S (IT) con palo montato.
4.2.1 Smontaggio del coperchio laterale e posteriore
1. Rimuovere parzialmente il coperchio letarale in
modo da poter operare sul cavo di terra.
2. Scollegare il cavo di messa a terra.
3. Rimuovere completamente il coperchio laterale.
A
Fig. 11: Rimozione del coperchio laterale
1 Coperchio di chiusura laterale
2 Cavo di messa a terra
|
1 695 108 768 2020-04-16
1
B
2
4.2.2 Sollevamento del palo
Per poter effettuare le operazioni di seguito descritte,
dotarsi preventivamente di:
R
n°2 cinghia di sollevamento DR 50 (fattore di sicu-
rezza 6:1) di 1 mt di lunghezza.
R
un paranco idoneo al sollevamento del gruppo palo
(vedi capitolo "Dati Tecnici").
Avvertenza - rischio di danneggiamento!
Le cinghie possono schiacciare i tubi flessibili
di alimentazione del cilindro o danneggiare le
parti in plastica del FALCO EVO 624 S (IT).
¶
Far passare le cinghie con cautela.
1. Rimuovere le coperture in plastica e i vari accessori
dall'imballo.
2. Rimuovere la copertura base palo.
Fig. 12: Rimozione copertura base palo
3. Rimuovere il materiale d'imballo dallo stelo cilindro
palo.
