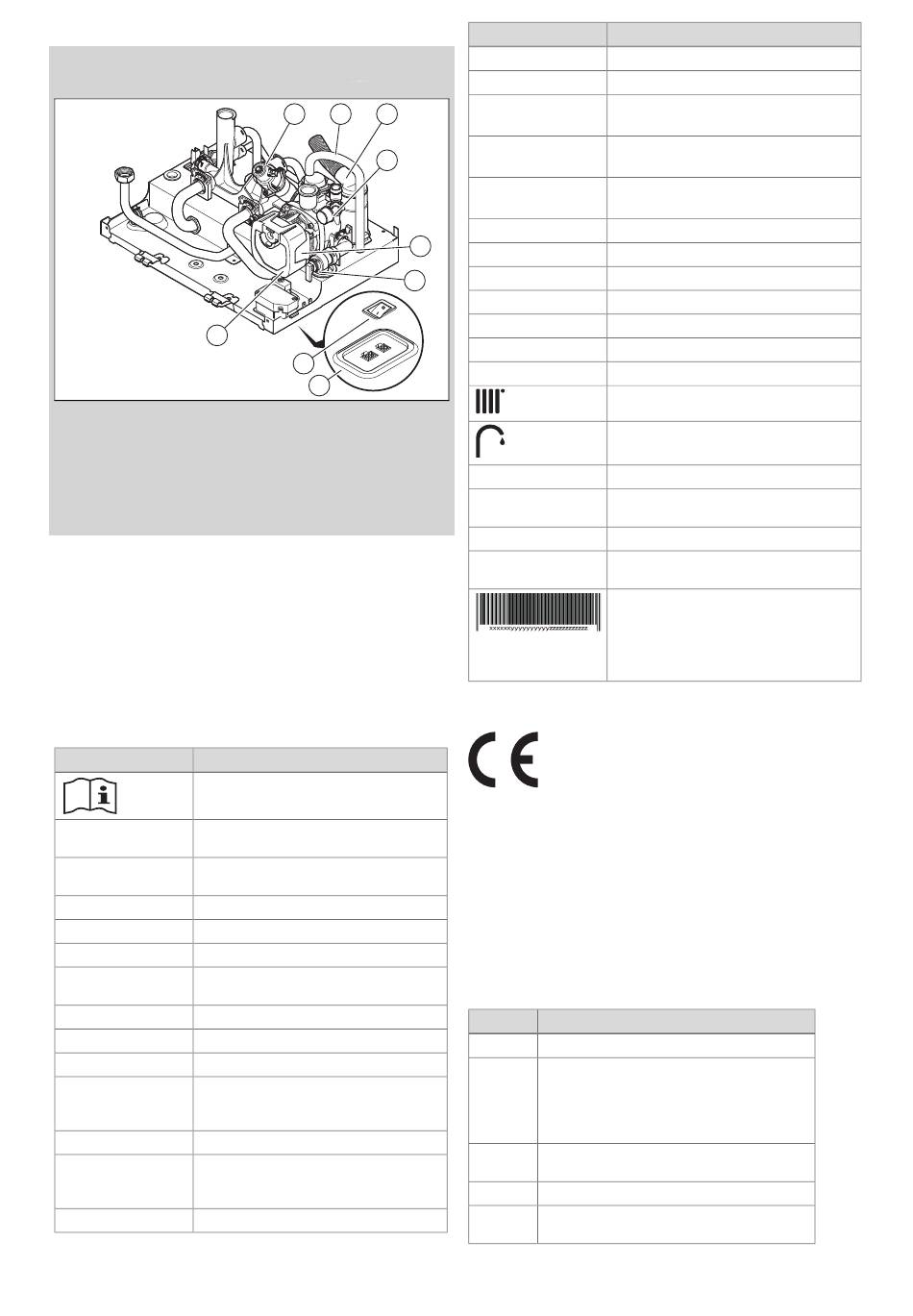

Aufbau des Hydraulikblocks des Produkts

Gültigkeit: VC 15CS/1-7 I (H‑CH) ODER VC 20CS/1-7 I (H‑CH) ODER
VC 25CS/1-7 I (H‑CH) ODER VC 30CS/1-7 I (H‑CH)
9
1 Vorrangumschaltventil
2 Entlüftungsschlauch
3 Kondensatablauf
4 Manometer
5 Hocheffizienzpumpe
3.5

Serialnummer

Die Serialnummer finden Sie auf der Unterseite der Front-
blende, sowie auf dem Typenschild.
3.6

Typenschild

Das Typenschild ist werksseitig auf der Geräteoberseite und
auf der Rückseite des Schaltkastens angebracht. Angaben,
die hier nicht aufgelistet sind, finden Sie in gesonderten Ka-
piteln.
Angabe Bedeutung
Anleitung lesen!
Z. B. VC, VU, VM, Produkt ohne integrierte Warmwasser-
VHR S bereitung (Heizgerät)
Z. B. VCW, VUW, Produkt mit integrierter Warmwasser-
VMW, VHR bereitung (Kombigerät)
10 - 43 Nennwärmeleistung
C Brennwertgerät
S Edelstahlwärmetauscher
F ExtraCondense, Edelstahlwärmetau-
scher
/1 Produktgeneration
-7 Produktausstattung
Z. B. N, E Gasgruppe
Z. B. AT, BE, CH, Bestimmungsland
DE, DK, ES, FR, IT,
NL, NO, PL, SE
ecoTEC exclusive Marketingname
Z. B. I2N, 2N, Werksseitige Gasgruppe und Gas-
I2ELwLs, G20/G27 - anschlussdruck
20 mbar (2,0 kPa)
Kat. Gasgerätekategorie
8
1 2 3
4
5
6
8
7
6 Sicherheitsventil
7 Stecksockel
8 Gerätehauptschalter
9 Halter ALPHA Reader
Angabe Bedeutung
Type Geräte der Bauart
PMS Zulässiger Betriebsdruck Heizbetrieb
Pnw Maximale Ausgangsleistung
(nur bei Heizgerät)
PMW Zulässiger Betriebsdruck Warmwasser-
betrieb
(nur bei Kombigerät)
D Spezifischer Durchflusswert Warmwas-
ser
(nur bei Kombigerät)
DSN Gerätekennung
NOx-class NOx-Klasse (Stickoxid-Ausstoß)
T Maximale Vorlauftemperatur
max
V Netzspannung
Hz Netzfrequenz
W Maximale elektrische Leistungsaufnahme
IP Schutzart
Heizbetrieb
Warmwasserbetrieb
P Nennwärmeleistungsbereich (80/60 °C)
n
P Nennwärmeleistungsbereich kondensie-
nc
rend (50/30 °C)
Q Wärmebelastungsbereich
n
Q Wärmebelastungsbereich Warmwasser-
nw
bereitung
Bar-Code mit Serialnummer
3. bis 6. Ziffer = Produktionsdatum
(Jahr/Woche)
7. bis 16. Ziffer = Artikelnummer des
Produkts
3.7

CE-Kennzeichnung

Mit der CE-Kennzeichnung wird dokumentiert, dass die Pro-
dukte gemäß der Konformitätserklärung die grundlegenden
Anforderungen der einschlägigen Richtlinien erfüllen.
Die Konformitätserklärung kann beim Hersteller eingesehen
werden.
4

Montage

4.1 Lieferumfang prüfen
Anzahl Bezeichnung
Brennwertgerät
1
1 Beutel mit: Gerätehalter, Beutel mit Befesti-
gungsmaterial, Beutel mit Montagezubehör,
Ablaufrohr für das Sicherheitventil, Beutel mit
Kondensatsiphon und Sicherungsring, Beutel
mit Füllventil
Beutel mit Ablaufrohr und Verschraubung für
1
das Sicherheitventil
2 Geräuschdämmung
1 Kondensatablaufschlauch mit Belüftungsöff-
nung, Zubehör
Installations- und Wartungsanleitung 0020282299_03
