2

Avvertenze sulla documentazione

▶
Attenersi tassativamente a tutte le Istruzioni per l'uso e
installazione allegate agli altri componenti dell'impianto.
▶
Consegnare le presenti istruzioni e tutta la documenta-
zione complementare all'utilizzatore dell'impianto.
Queste istruzioni valgono esclusivamente per i seguenti pro-
dotti:
Codice di articolo del prodotto
VC 15CS/1-7 I (H‑CH)
VC 20CS/1-7 I (H‑CH)
VC 25CS/1-7 I (H‑CH)
VC 30CS/1-7 I (H‑CH)
I seguenti prodotti possono essere convertiti al funziona-
mento a gas liquido:
Codice di articolo del prodotto
VC 15CS/1-7 I (H‑CH)
VC 20CS/1-7 I (H‑CH)
VC 25CS/1-7 I (H‑CH)
VC 30CS/1-7 I (H‑CH)
3

Descrizione del prodotto

3.1 Tecnologia Sitherm Pro™
La regolazione della combustione intelligente si basa sull'ot-
timizzazione della combustione adattativa Sitherm Pro™ di
Siemens.
3.2 Visualizzazione consumo energetico, resa
energetica ed efficienza
Avvertenza
In caso di sostituzione della scheda elettronica, i
valori rilevati fino a quel momento vengono com-
pletamente azzerati nel prodotto e nella centralina
di sistema.
Il prodotto, la centralina di sistema e l'app mostrano valori
approssimativi per consumo energetico, resa energetica ed
efficienza, ricavati sulla base di algoritmi di calcolo.
I valori visualizzati nell'app possono differire dalle altre op-
zioni di visualizzazione, a causa degli intervalli di trasmis-
sione sfalsati.
I valori rilevati dipendono da:
–
Installazione e sistema dell'impianto di riscaldamento
–
Comportamento dell'utente
–
Influssi climatici stagionali
–
Varie tolleranze dei componenti interni dell'apparecchio
I valori possono essere letti nelle seguenti opzioni temporali:
–
Oggi
–
Ieri
–
Mese preced.
–
Anno preced.
–
Totale
0020282299_03 Istruzioni per l'installazione e la manutenzione
Il rilevamento dei valori si riferisce solo al prodotto nello stato
di consegna di fabbrica. Eventuali accessori aggiunti, an-
che se sono installati sul prodotto, così come qualsiasi al-
tro componente dell'impianto di riscaldamento e altre utenze
esterne, non rientrano nel rilevamento dati.
Le differenze tra i valori rilevati e i valori effettivi possono
essere significative. Pertanto, i valori rilevati non sono adatti
a creare o confrontare bollette energetiche.
3.3
0010024630
Validità: VC 15CS/1-7 I (H‑CH) O VC 20CS/1-7 I (H‑CH) O VC 25CS/1-7 I
(H‑CH) O VC 30CS/1-7 I (H‑CH)
0010024631
0010024632
0010024633
0010024630
0010024631
0010024632
0010024633
1
2
3
4
5
6
7
8

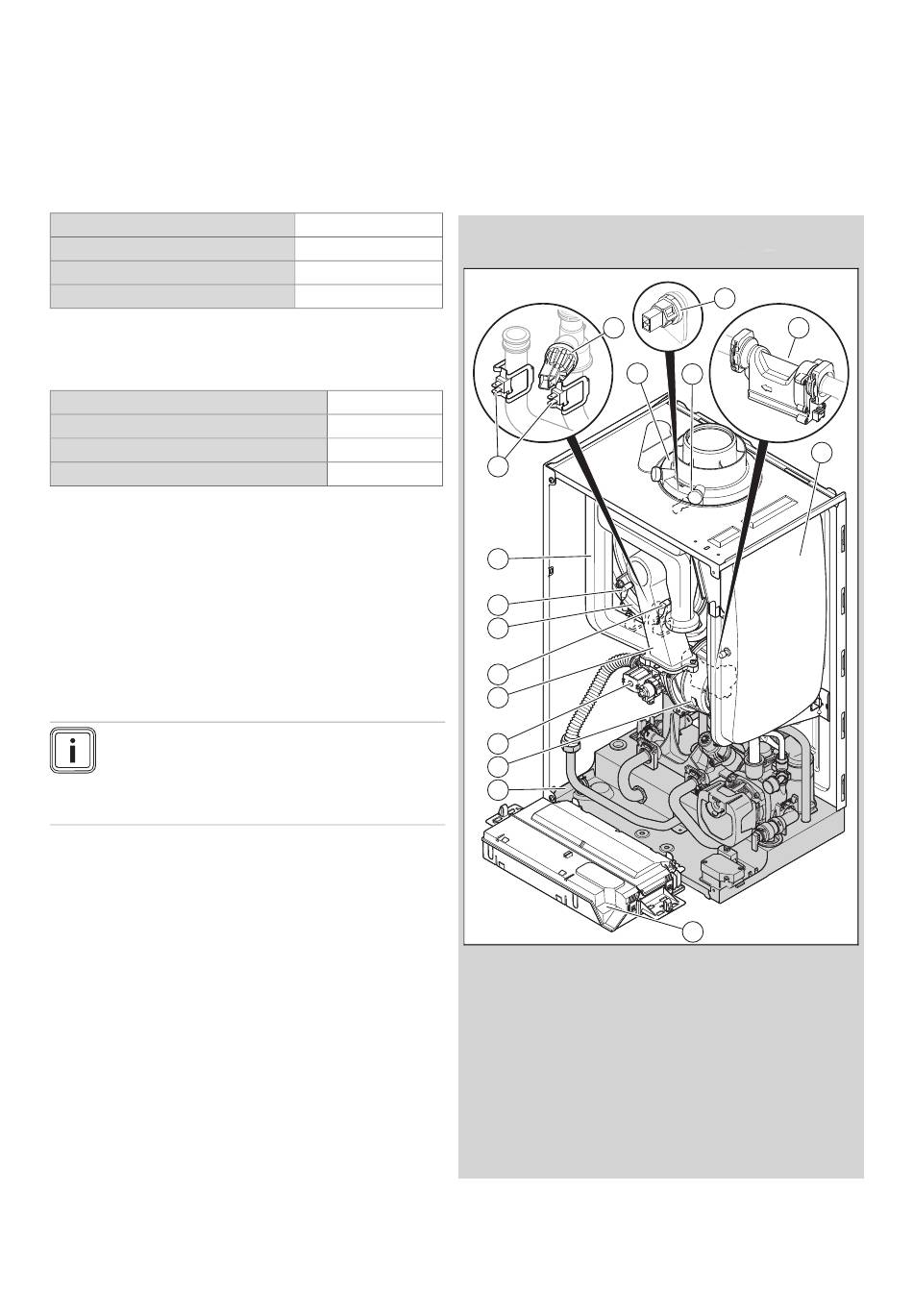

Struttura del prodotto

16
1
15
14
13
12
11
10
9
8
7
Collegamento per con-
dotto aria-fumi
Presa per analisi gas
combusti
Limitatore di tempera-
tura di sicurezza
Flussometro sanitario
Vaso di espansione
Scatola di comando
Blocco idraulico
Ventilatore
3
4
2
5
6
9 Valvola del gas
10 Modulo termico com-
patto
11 Elettrodo di controllo
12 Scambiatore termico
13 Elettrodo di accensione
14 Tubo di aspirazione
dell'aria
15 Sonda di temperatura
16 Sensore pressione
acqua
151
