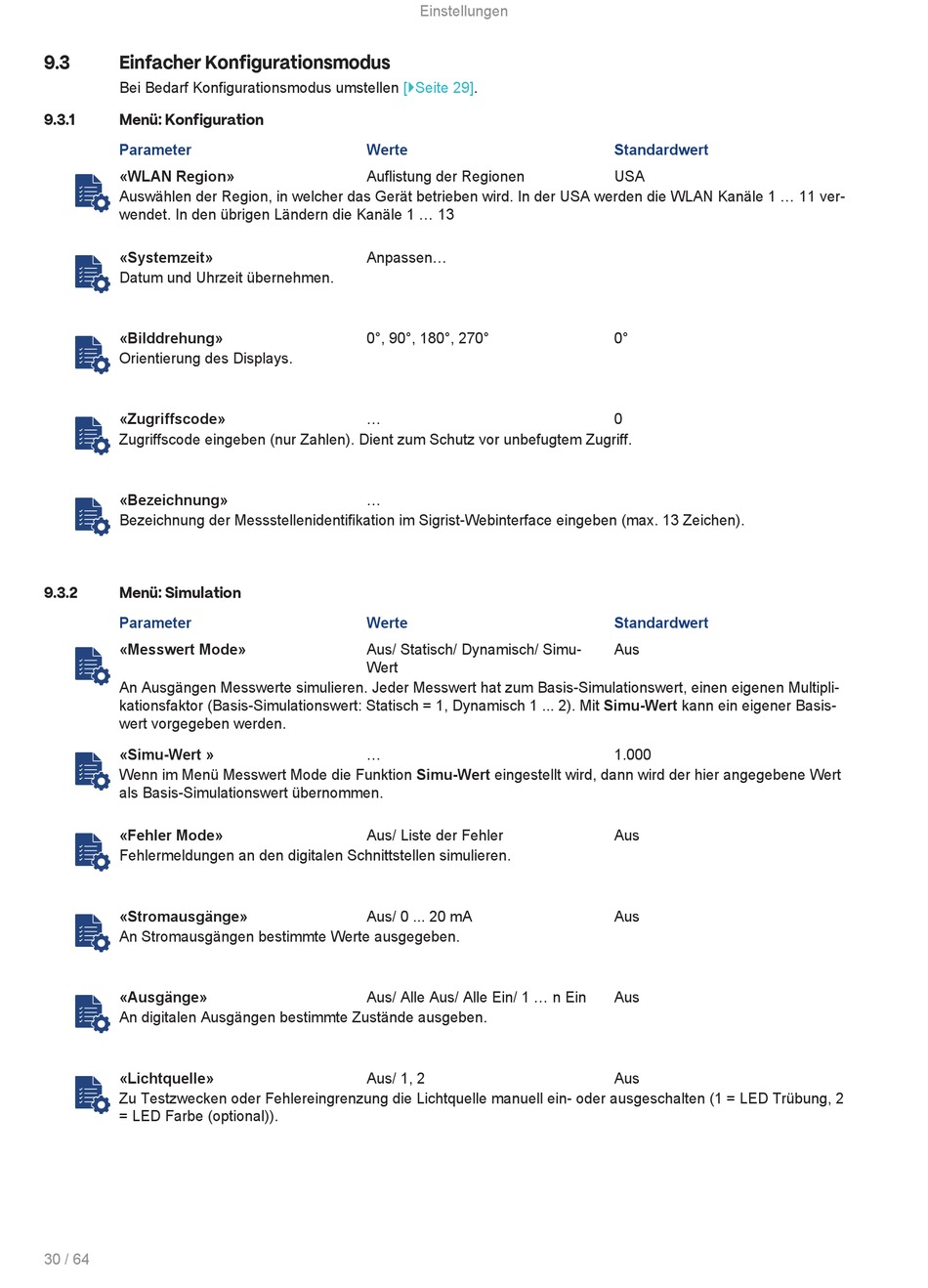

9.3
Einfacher Konfigurationsmodus
Bei Bedarf Konfigurationsmodus umstellen [}Seite 29].
9.3.1
Menü: Konfiguration
Parameter
«WLAN Region»
Auswählen der Region, in welcher das Gerät betrieben wird. In der USA werden die WLAN Kanäle 1 ... 11 ver-
wendet. In den übrigen Ländern die Kanäle 1 ... 13
«Systemzeit»
Datum und Uhrzeit übernehmen.
«Bilddrehung»
Orientierung des Displays.
«Zugriffscode»
Zugriffscode eingeben (nur Zahlen). Dient zum Schutz vor unbefugtem Zugriff.
«Bezeichnung»
Bezeichnung der Messstellenidentifikation im Sigrist-Webinterface eingeben (max. 13 Zeichen).
9.3.2
Menü: Simulation
Parameter
«Messwert Mode»
An Ausgängen Messwerte simulieren. Jeder Messwert hat zum Basis-Simulationswert, einen eigenen Multipli-
kationsfaktor (Basis-Simulationswert: Statisch = 1, Dynamisch 1 ... 2). Mit Simu-Wert kann ein eigener Basis-
wert vorgegeben werden.
«Simu-Wert »
Wenn im Menü Messwert Mode die Funktion Simu-Wert eingestellt wird, dann wird der hier angegebene Wert
als Basis-Simulationswert übernommen.
«Fehler Mode»
Fehlermeldungen an den digitalen Schnittstellen simulieren.
«Stromausgänge»
An Stromausgängen bestimmte Werte ausgegeben.
«Ausgänge»
An digitalen Ausgängen bestimmte Zustände ausgeben.
«Lichtquelle»
Zu Testzwecken oder Fehlereingrenzung die Lichtquelle manuell ein- oder ausgeschalten (1 = LED Trübung, 2
= LED Farbe (optional)).
30 / 64
Einstellungen
Werte
Auflistung der Regionen
Anpassen...
0°, 90°, 180°, 270°
...
...
Werte
Aus/ Statisch/ Dynamisch/ Simu-
Wert
...
Aus/ Liste der Fehler
Aus/ 0 ... 20 mA
Aus/ Alle Aus/ Alle Ein/ 1 ... n Ein
Aus/ 1, 2
Standardwert
USA
0°
0
Standardwert
Aus
1.000
Aus
Aus
Aus
Aus
