Gerätebeschreibung
4.1
Funktionsbeschreibung
Der FMW+ misst die Stahleigenschaften von fokussierten Laserstrahlen. Neben den geometrischen Abmes-
sungen des fokussierten Laserstrahls werden die Fokuslage im Raum, das Strahlparameterprodukt und die
Beugungsmaßzahl bestimmt.
Der Laserstrahl wird mit einer rotierenden Messspitze auf der x-Achse abgetastet. Mit dem integrierten
Horizontalschlitten wird die Messspitze in der y-Achse verfahren, sodass die Strahleigenschaften des
fokussierten Laserstrahls in der Ebene gemessen werden können.
Der FMW+ besitzt keine eigene z-Achse. Für eine Kaustikmessung ist daher auf die z-Achse der Laseranlage
zurückzugreifen.
Mit dem FMW+ können sowohl NIR- als auch CO
Das Gerät besitzt einen internen Absorber, der nicht gekühlt ist. Die maximale Kapazität beträgt 90 kJ.
Das maximal 8 x 8 mm große Messfenster kann mit einer Auflösung von bis zu 1 024 x 1 024 Bildpunkten
abgetastet werden.
Der FMW+ arbeitet mit der PRIMES LDS und ist mit einer Ethernet-Schnittstelle zum schnellen und sicheren
Datenaustausch ausgestattet.

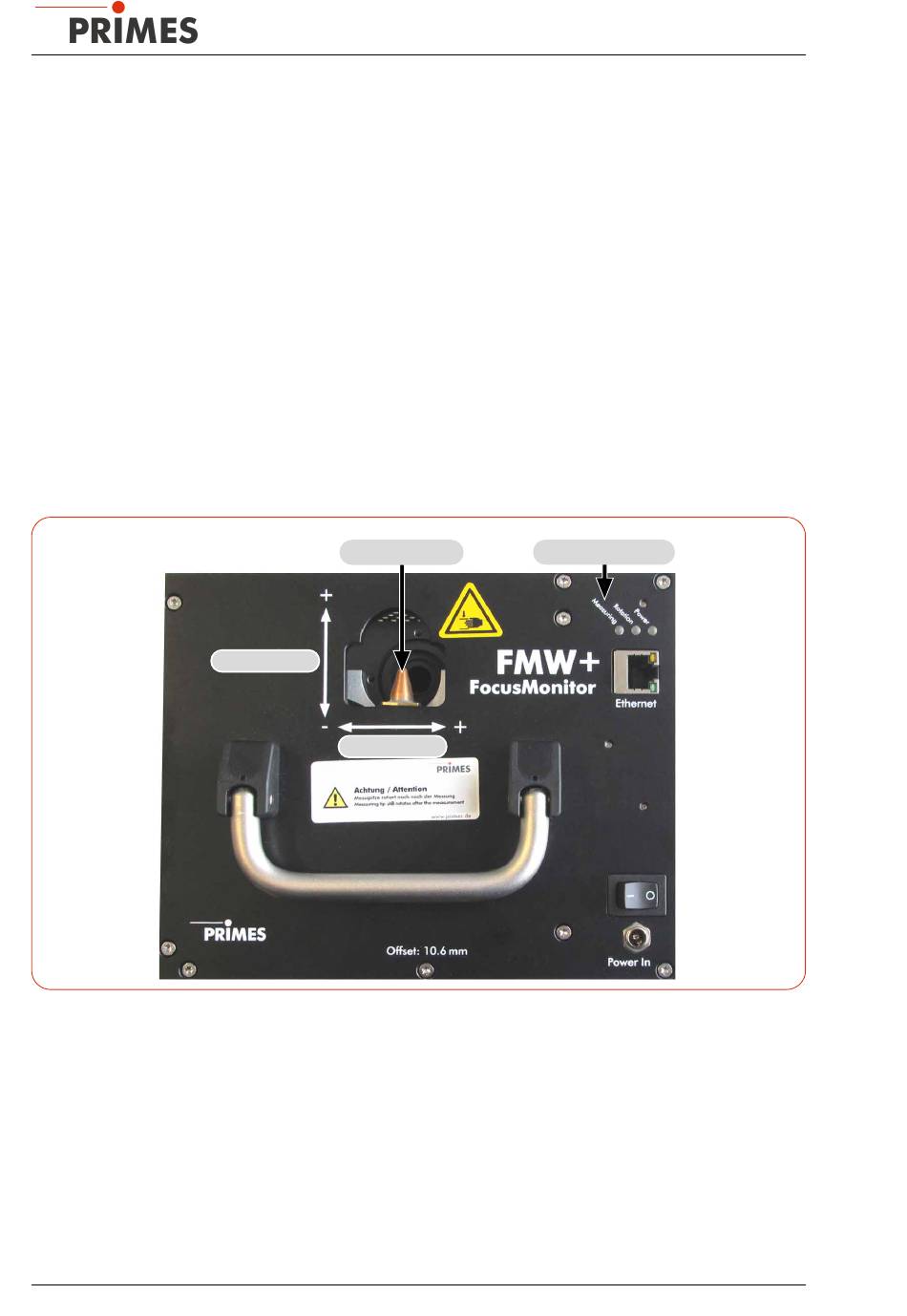

Abb. 4.1:
Komponenten des FMW+
12
-Strahlen bis 1 000 W Laserleistung vermessen werden.
2
Messspitze
y-Achse
x-Achse
FocusMonitor FMW+
Statusanzeige
