LB-Management

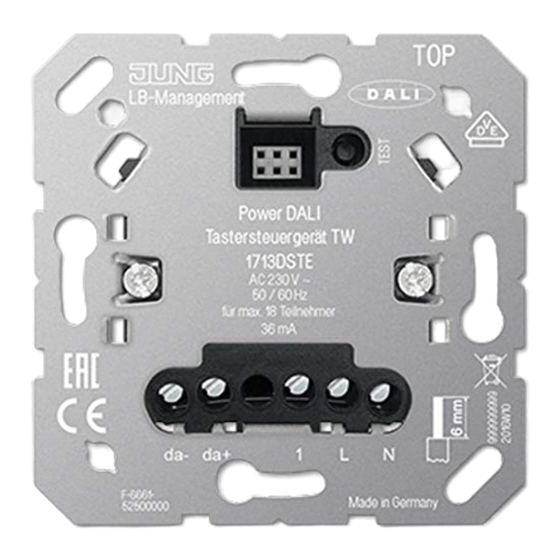

Power-DALI-Taststeuergerät TW
Power-DALI-Taststeuergerät TW
Art.-Nr.: 1713DSTE
Bedienungsanleitung
1
Sicherheitshinweise
Montage und Anschluss elektrischer Geräte dürfen nur durch Elektrofachkräfte
erfolgen.
Schwere Verletzungen, Brand oder Sachschäden möglich. Anleitung vollständig lesen und be-
achten.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei alle Lei-
tungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder Last liefern.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2
Bestimmungsgemäßer Gebrauch
–
Schalten und Helligkeitseinstellung für Leuchten mit DALI-Schnittstelle
–
Einstellung der Farbtemperatur für Leuchten mit DALI Device Type 8 für Tunable White
gemäß IEC 62386-209
–
Montage in Gerätedose nach DIN 49073
–
Betrieb mit geeignetem Aufsatz aus dem LB-Management
Bei der Kombination mit anderen DALI-Steuerungen kann ein fehlerfreies Zusammenwir-
ken nicht garantiert werden und ist daher nicht zu empfehlen.
Produkteigenschaften
–
DALI-Versorgung für maximal 18 DALI-Teilnehmer
–
Parallelschalten von bis zu 4 DALI-Steuergeräte mit der Möglichkeit bis zu 72 DALI-Teil-
nehmer zu versorgen
–
Speichern der Minimalhelligkeit, der kältesten und der wärmsten Farbtemperatur
–
Einschalten mit zuletzt eingestellter Helligkeit/Farbtemperatur oder gespeicherter Hellig-
keit/Farbtemperatur
–
Mit 2-Kanal Tastaufsatz: Einstellung der Farbtemperatur über rechte Wippe
3
Bedienung
Diese Anleitung beschreibt die Bedienung mit einem 1-fach Tastaufsatz. Bedienung mit ande-
ren Aufsätzen wird in der Anleitung des jeweiligen Aufsatzes beschrieben. Die Bedienung über
2-Draht- oder 3-Draht-Nebenstelle entspricht im Wesentlichen der Bedienung an der Hauptstel-
le.
Bei einem 2-fach Tastaufsatz arbeitet die linke Wippe wie der 1-fach Tastaufsatz. Mit der
rechten Wippe wird die Farbtemperatur direkt eingestellt.
Licht schalten
￭
Tastaufsatz kurz drücken: Licht wird mit der zuletzt eingestellten Helligkeit/Farbtempera-
tur oder einer gespeicherten Helligkeit/Farbtemperatur eingeschaltet oder ausgeschaltet.
￭
Tastaufsatz unten lang drücken: Licht wird mit Minimalhelligkeit eingeschaltet.
Helligkeit einstellen
￭
Tastaufsatz oben oder unten lang drücken.
Farbtemperatur einstellen
￭
Tastaufsatz im eingeschalteten Zustand oben, unten oder vollflächig zweimal innerhalb
von 0,4 Sekunden drücken (Doppelklick). Das Licht schaltet aus und wieder ein.
￭
Tastaufsatz oben oder unten lang drücken.
82598923
J0082598923
1 / 6
19.03.2020
