KNX
Stand: Apr-09 825 067 03
Bedienungsanleitung

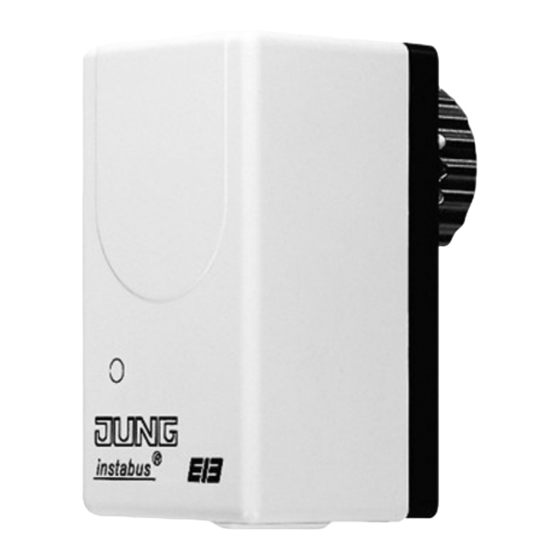

Stellantrieb
1. Systeminformation
Dieses Gerät ist ein Produkt des instabus-KNX-Systems und entspricht
den EIBA-Richtlinien. Detaillierte Fachkenntnisse durch instabus-
Schulungen werden zum Verständnis vorausgesetzt.
Die Funktion des Gerätes ist softwareabhängig. Detaillierte
Informationen, welche Software geladen werden kann und welcher
Funktionsumfang sich damit ergibt sowie die Software selbst, sind der
Produktdatenbank des Herstellers zu entnehmen.
Planung, Installation und Inbetriebnahme des Gerätes erfolgen mit Hilfe
einer von der EIBA zertifizierten Software.
2. Funktion
Der Stellantrieb ist mit einem Anschluss M30 x 1,5 auf die gängigen
Ventilunterteil-Typen zur Temperaturregelung abgestimmt. Er ist
wartungsfrei und für den Direktanschluss an den instabus KNX
vorgesehen. In der Grundeinstellung ist der Antrieb optimal auf
Ventilunterteile der Fa. Heimeier abgestimmt.
Sollen Ventilunterteile anderer Hersteller verwendet werden, können über
die Fa. Heimeier Adapter bezogen werden. Eine Funktionsgarantie kann
in diesem Fall nicht übernommen werden.
Das Gerät verfügt über zwei Binäreingänge, die entweder intern als
Zwangsführungen eingesetzt werden können (Taupunktsensor,
Fensterkontakt, usw.) oder als vollwertige Binäreingänge zum Schalten,
Dimmen, Jalousiesteuerung o.ä. im instabus KNX zur Verfügung gestellt
werden.
3. Gefahrenhinweis
Achtung! Einbau und Montage elektrischer Geräte dürfen nur durch
eine Elektrofachkraft erfolgen.
Stellenantrieb
Art.-Nr.: 2176 SV
