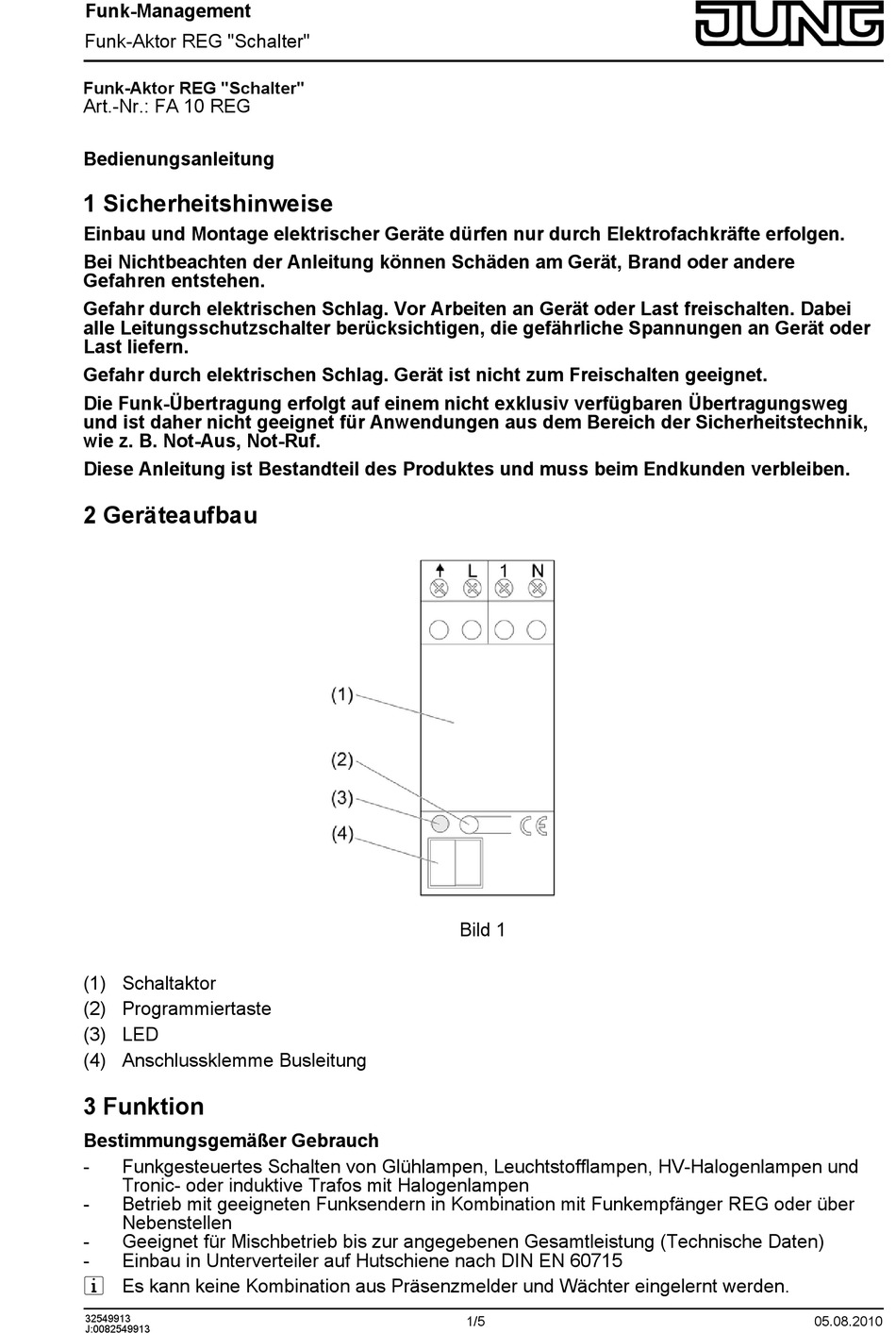

Funk-Management

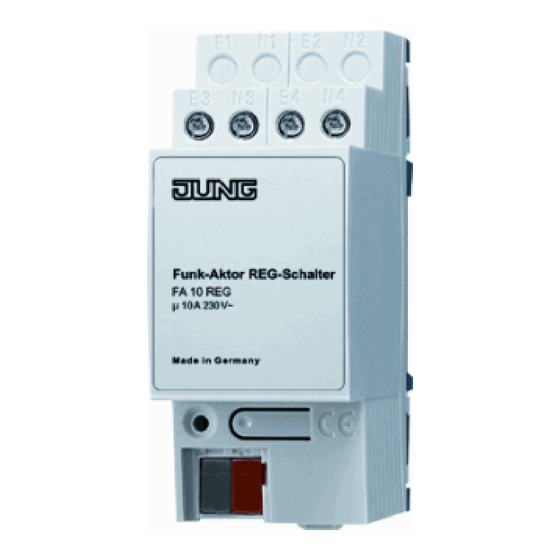

Funk-Aktor REG "Schalter"
Funk-Aktor REG "Schalter"
Art.-Nr.: FA 10 REG
Bedienungsanleitung
1 Sicherheitshinweise
Einbau und Montage elektrischer Geräte dürfen nur durch Elektrofachkräfte erfolgen.
Bei Nichtbeachten der Anleitung können Schäden am Gerät, Brand oder andere
Gefahren entstehen.
Gefahr durch elektrischen Schlag. Vor Arbeiten an Gerät oder Last freischalten. Dabei
alle Leitungsschutzschalter berücksichtigen, die gefährliche Spannungen an Gerät oder
Last liefern.
Gefahr durch elektrischen Schlag. Gerät ist nicht zum Freischalten geeignet.
Die Funk-Übertragung erfolgt auf einem nicht exklusiv verfügbaren Übertragungsweg
und ist daher nicht geeignet für Anwendungen aus dem Bereich der Sicherheitstechnik,
wie z. B. Not-Aus, Not-Ruf.
Diese Anleitung ist Bestandteil des Produktes und muss beim Endkunden verbleiben.
2 Geräteaufbau
(1) Schaltaktor
(2) Programmiertaste
(3) LED
(4) Anschlussklemme Busleitung
3 Funktion
Bestimmungsgemäßer Gebrauch
-
Funkgesteuertes Schalten von Glühlampen, Leuchtstofflampen, HV-Halogenlampen und
Tronic- oder induktive Trafos mit Halogenlampen
-
Betrieb mit geeigneten Funksendern in Kombination mit Funkempfänger REG oder über
Nebenstellen
-
Geeignet für Mischbetrieb bis zur angegebenen Gesamtleistung (Technische Daten)
-
Einbau in Unterverteiler auf Hutschiene nach DIN EN 60715
i Es kann keine Kombination aus Präsenzmelder und Wächter eingelernt werden.
32549913
J:0082549913
Bild 1
1/5
05.08.2010
