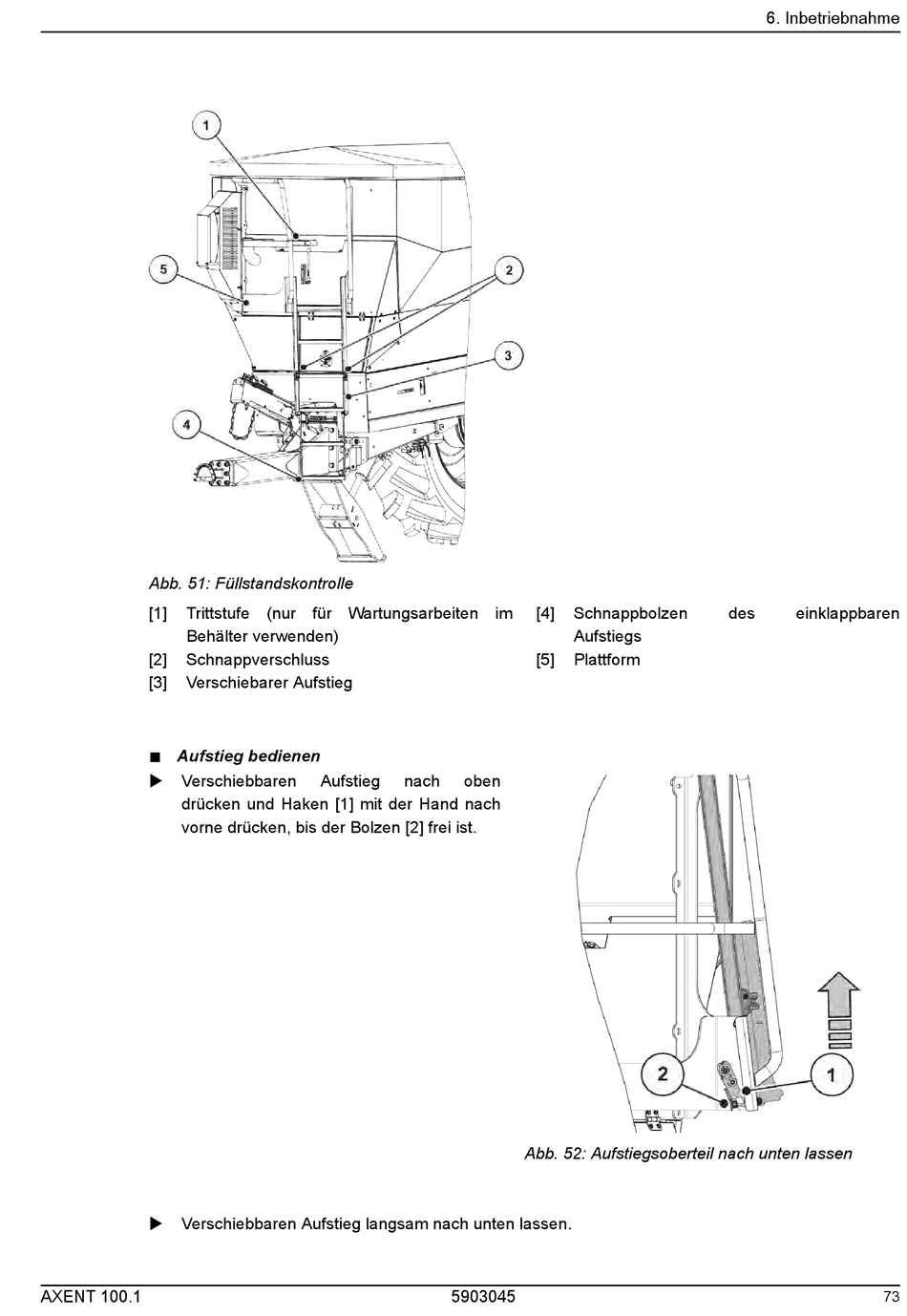

Abb. 51: Füllstandskontrolle
[1] Trittstufe (nur für Wartungsarbeiten im
Behälter verwenden)
[2] Schnappverschluss
[3] Verschiebarer Aufstieg
n Aufstieg bedienen
u Verschiebbaren
drücken und Haken [1] mit der Hand nach
vorne drücken, bis der Bolzen [2] frei ist.
u
Verschiebbaren Aufstieg langsam nach unten lassen.
AXENT 100.1
Aufstieg nach oben
5903045
[4] Schnappbolzen
Aufstiegs
[5] Plattform
Abb. 52: Aufstiegsoberteil nach unten lassen
6. Inbetriebnahme
des einklappbaren
