9.16.5

Bremsberechnung kontrollieren

n Bremsberechnung
Nur bei Änderung der Radgrößen erforderlich
Ab Werk ist an Ihrer Maschine die korrekte Bremshebellänge entsprechend den Rädern, welche
ab Werk montiert waren, eingestellt.
Unfallgefahr durch falsche Bremshebellänge
Die zu verwendende Bremshebellänge ist abhängig vom Radtyp. Eine falsche Bremshebellänge
kann beim Bremsen zum Blockieren der Räder oder zu einer ungenügenden Bremswirkung führen.
Bremshebellänge entsprechend den Vorgaben der mitgelieferten Reifentabelle kontrollieren
u
und gegebenenfalls einstellen.
Wenn Sie neue Räder bzw. einen neuen Rädertyp verwenden oder wenn sich die Spurbreite Ihrer
Maschinen geändert hat, müssen Sie die Bremshebellänge kontrollieren und gegebenenfalls
nachstellen. Siehe 12 Anhang
Nur die Fachwerkstatt darf Nach- und Umrüstarbeiten an den Bremsen durchführen.

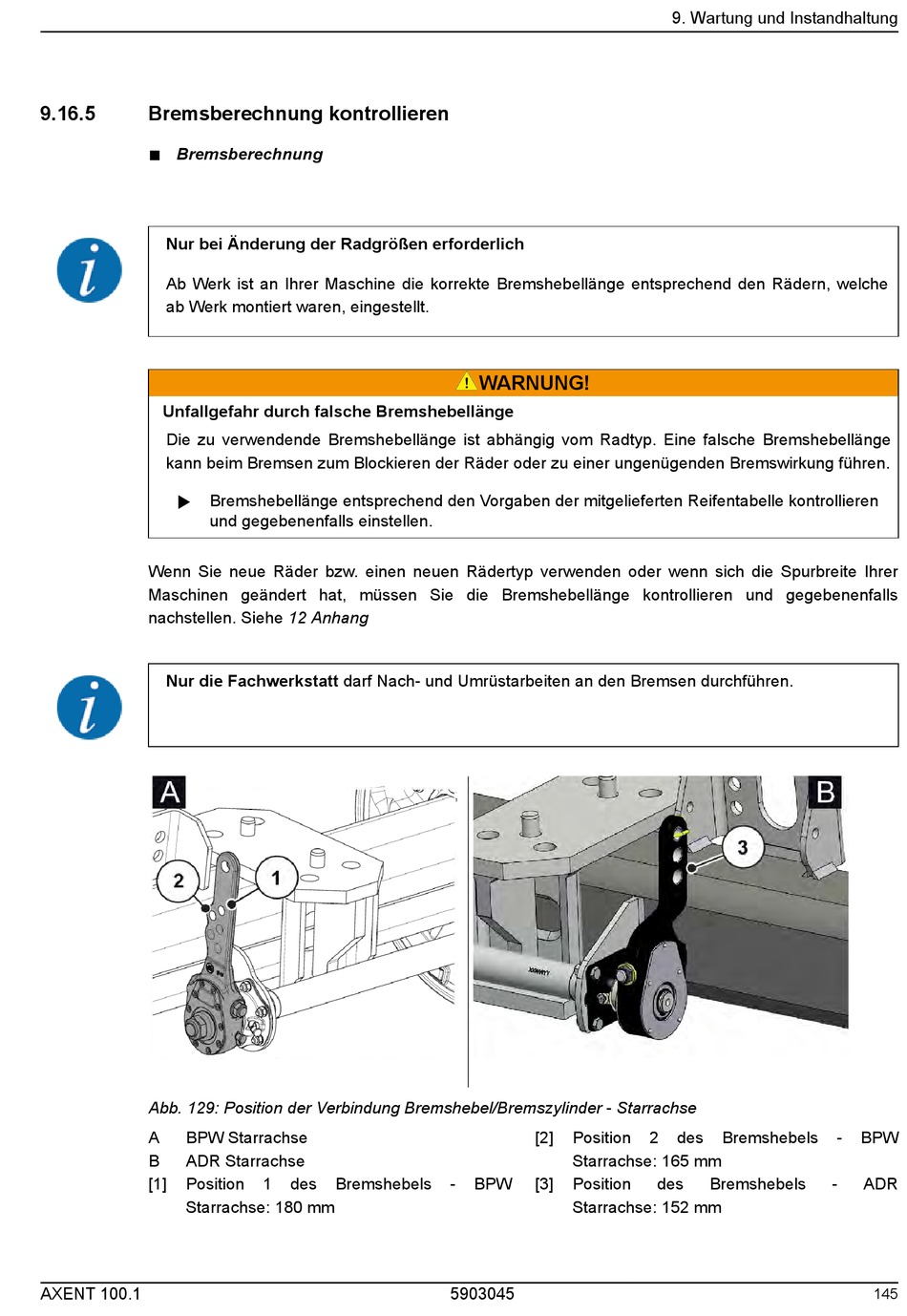

Abb. 129: Position der Verbindung Bremshebel/Bremszylinder - Starrachse
A BPW Starrachse
B ADR Starrachse
[1] Position
Starrachse: 180 mm
AXENT 100.1
1 des Bremshebels
WARNUNG!
[2] Position
Starrachse: 165 mm
- BPW [3] Position
Starrachse: 152 mm
5903045
9. Wartung und Instandhaltung
2 des Bremshebels
des Bremshebels
- BPW
- ADR
