4.5 IO-Link
4.5.1 Allgemeine Informationen
Dieses Gerät verfügt über eine IO-Link-Kommunikationsschnittstelle, welche für
den Betrieb eine IO-Link-fähige Baugruppe (IO-Link-Master) voraussetzt�
Die IO-Link-Schnittstelle ermöglicht den direkten Zugriff auf Prozess- und
Diagnosedaten und bietet die Möglichkeit, das Gerät im laufenden Betrieb zu
parametrieren�
Des Weiteren ist die Kommunikation über eine Punkt-zu-Punkt-Verbindung mit
einem USB-Adapterkabel möglich�
Weitere Informationen zu IO-Link → www�ifm�com�
4.5.2 Gerätespezifische Informationen
Die zur Konfiguration des IO-Link-Gerätes notwendigen IODDs sowie
detaillierte Informationen über Prozessdatenaufbau, Diagnoseinformationen und
Parameteradressen → www�ifm�com�
4.5.3 Parametrierwerkzeuge
Alle notwendigen Informationen zur benötigten IO-Link-Hardware und Software
→ www�ifm�com�
5 Montage

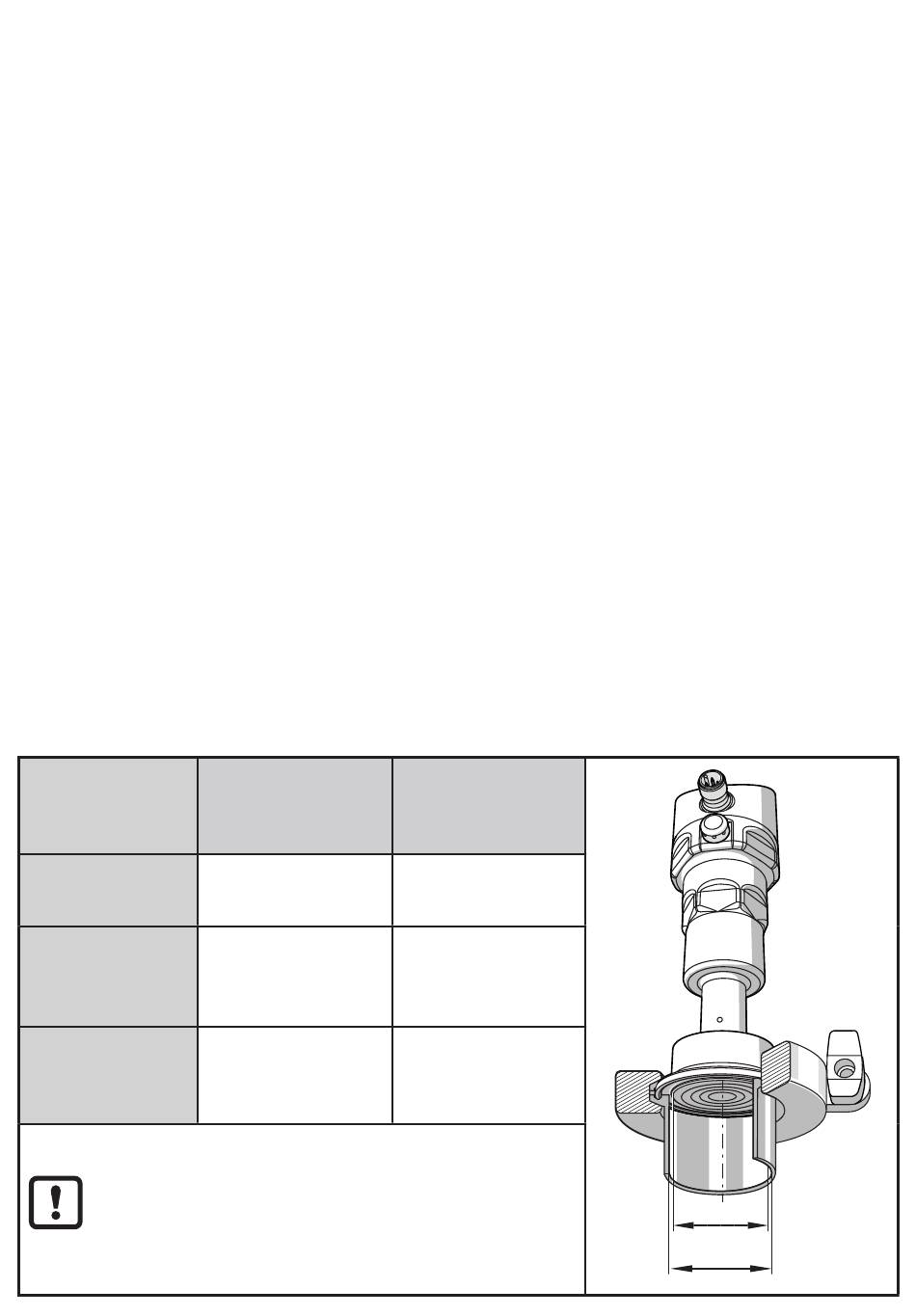

5.1 Anschlussvarianten Clamp-Dichtungen
Clampanschluss
auf Rohrleitung
nach DIN 11866
Reihe A -
metrisch
Reihe B - ISO
Reihe C - ASME
Rohrinnendurchmesser Di (d2) > Durchmesser
Wirkfläche Druckmittlermembrane Dw (d1)�
10
PI22xx
Wirkdurchmesser:
Dw = 34 mm
Nennweite DN 40
Di = 38 mm
Nennweite
DN / OD 42,4
Di = 38,4 mm
Nennweite
DN / OD 1 ½"
Di = 34,8 mm
PI23xx
Wirkdurchmesser:
Dw = 47,5 mm
Nennweite DN 50
Di = 50 mm
--------------------
Nennweite
DN / OD 2"
Di = 47,5 mm
d
1
d
2
