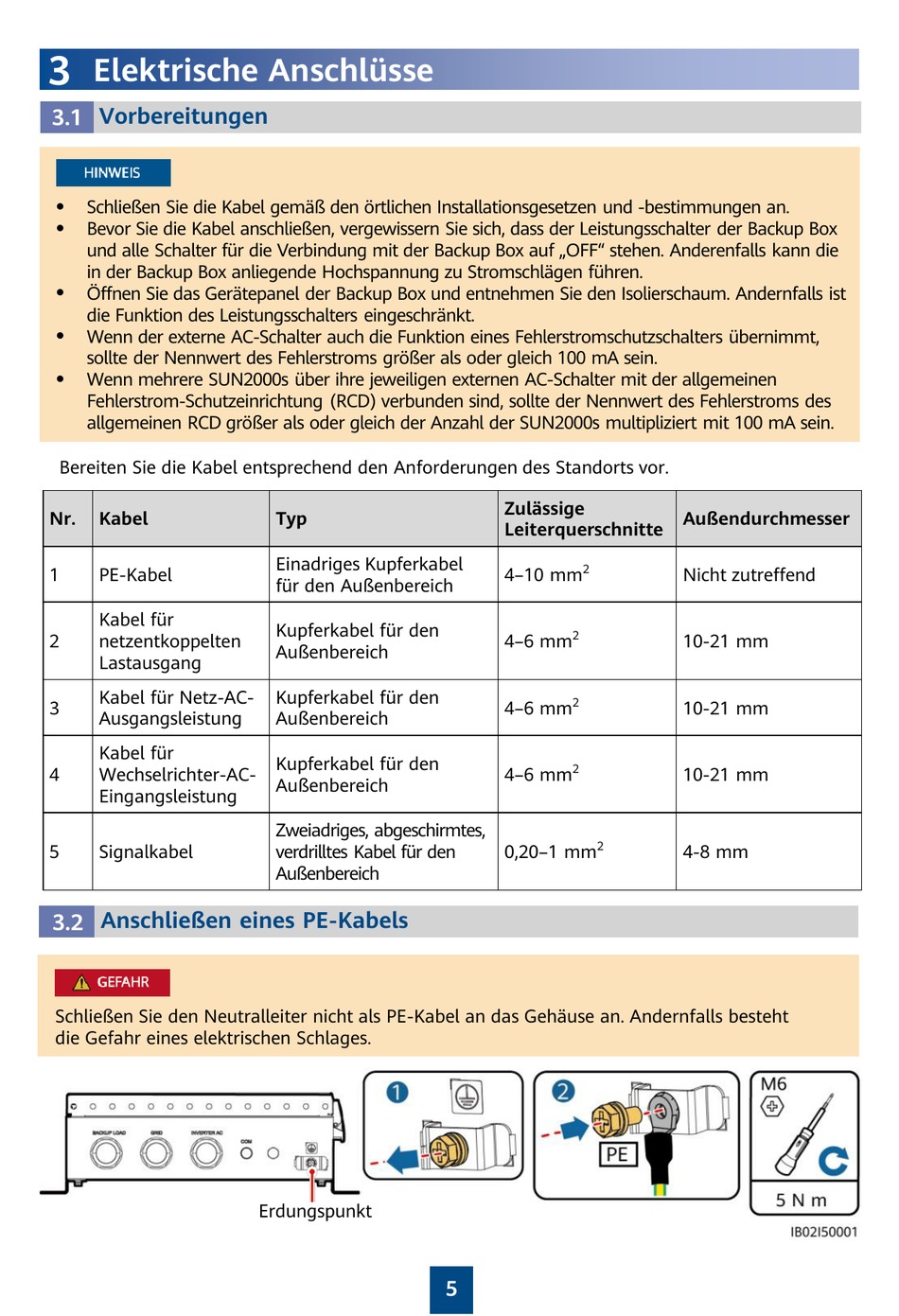

Elektrische Anschlüsse - Huawei Backup Box-B0 Kurzanleitung

3
Elektrische Anschlüsse
Vorbereitungen
3.1
Schließen Sie die Kabel gemäß den örtlichen Installationsgesetzen und -bestimmungen an.

Bevor Sie die Kabel anschließen, vergewissern Sie sich, dass der Leistungsschalter der Backup Box

und alle Schalter für die Verbindung mit der Backup Box auf „OFF" stehen. Anderenfalls kann die
in der Backup Box anliegende Hochspannung zu Stromschlägen führen.
Ö ffnen Sie das Gerätepanel der Backup Box und entnehmen Sie den Isolierschaum. Andernfalls ist

die Funktion des Leistungsschalters eingeschränkt.
Wenn der externe AC-Schalter auch die Funktion eines Fehlerstromschutzschalters übernimmt,

sollte der Nennwert des Fehlerstroms größer als oder gleich 100 mA sein.
Wenn mehrere SUN2000s über ihre jeweiligen externen AC-Schalter mit der allgemeinen

Fehlerstrom-Schutzeinrichtung (RCD) verbunden sind, sollte der Nennwert des Fehlerstroms des
allgemeinen RCD größer als oder gleich der Anzahl der SUN2000s multipliziert mit 100 mA sein.
Bereiten Sie die Kabel entsprechend den Anforderungen des Standorts vor.
Nr. Kabel
1 PE-Kabel
Kabel für
2 netzentkoppelten
Lastausgang
Kabel für Netz-AC-
3
Ausgangsleistung
Kabel für
4 Wechselrichter-AC-
Eingangsleistung
5 Signalkabel
Anschließen eines PE-Kabels
3.2
Schließen Sie den Neutralleiter nicht als PE-Kabel an das Gehäuse an. Andernfalls besteht
die Gefahr eines elektrischen Schlages.
Typ
Einadriges Kupferkabel
für den Außenbereich
Kupferkabel für den
Außenbereich
Kupferkabel für den
Außenbereich
Kupferkabel für den
Außenbereich
Zweiadriges, abgeschirmtes,
verdrilltes Kabel für den
Außenbereich
Erdungspunkt
Zulässige
Leiterquerschnitte
2
4–10 mm
2
4–6 mm
2
4–6 mm
2
4–6 mm
2
0,20–1 mm
5
Außendurchmesser
Nicht zutreffend
10-21 mm
10-21 mm
10-21 mm
4-8 mm
