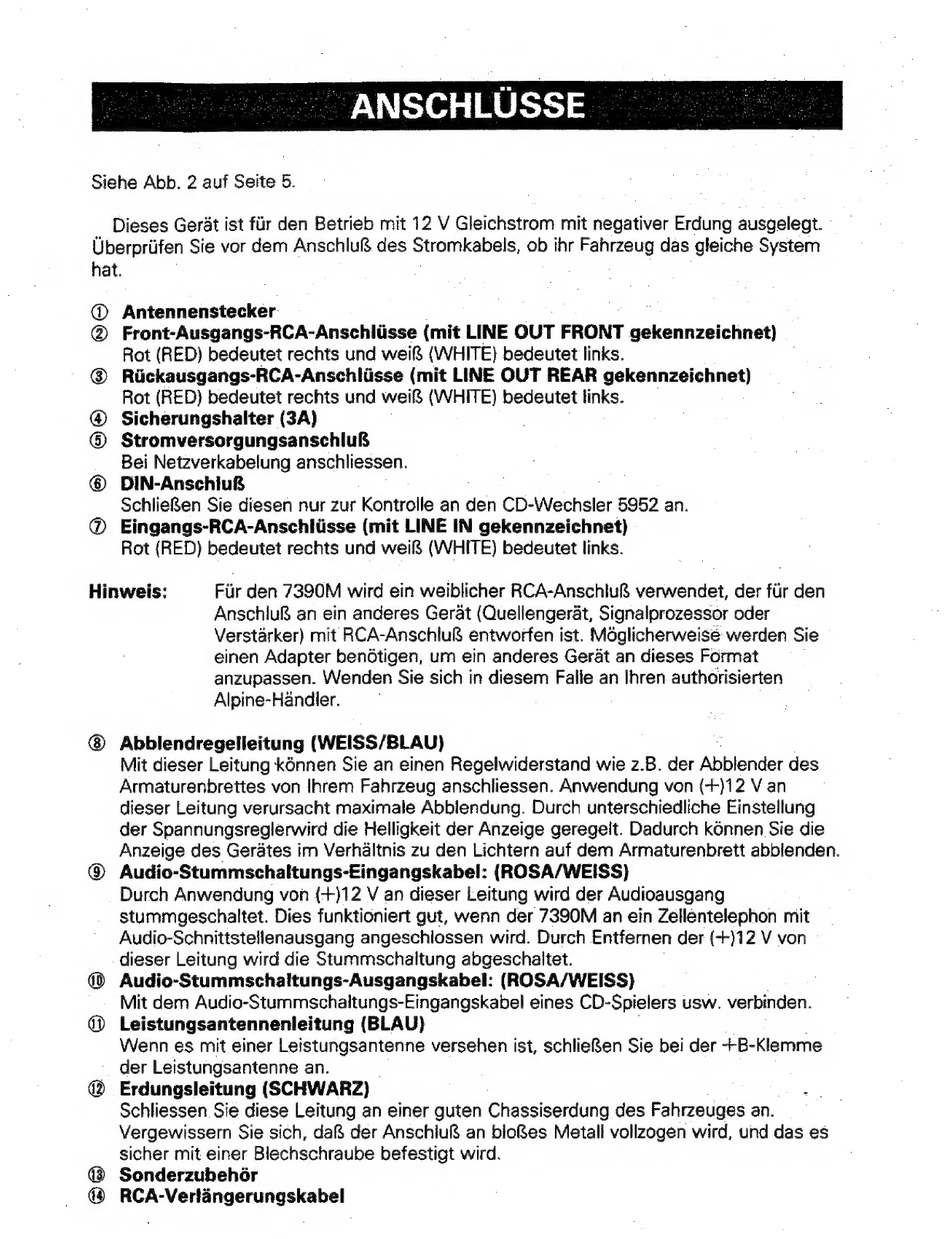

ANSCHLUSSE
Siehe Abb. 2 auf Seite 5.
Dieses Gert ist flr den Betrieb mit 12 V Gleichstrom mit negativer Erdung ausgelegt.
Uberpriifen Sie vor dem Anschlu® des Stromkabels, ob ihr Fahrzeug das gleiche System
hat.
Antennenstecker
Front-Ausgangs-RCA-Anschliisse (mit LINE OUT FRONT gekennzeichnet)
Rot (RED) bedeutet rechts und wei (WHITE) bedeutet links.
Riickausgangs-RCA-Anschlisse (mit LINE OUT REAR gekennzeichnet)
Rot (RED) bedeutet rechts und weifS (WHITE) bedeutet links.
Sicherungshalter (3A)
Stromversorgungsanschluf
Bei Netzverkabelung anschliessen.
DIN-Anschlu&
Schlie&en Sie diesen nur zur Kontrolle an den CD-Wechsler 5952 an.
Eingangs-RCA-Anschliisse (mit LINE IN gekennzeichnet)
Rot (RED) bedeutet rechts und weif§ (WHITE) bedeutet links.
XS)
®@ ® ©®
6
Hinweis:
Fur den 7390M wird ein weiblicher RCA-Anschlu& verwendet, der ftir den
Anschlu& an ein anderes Gerat (Quellengerat, Signalprozessor oder
Verstarker) mit RCA-Anschluf& entworfen ist. Méglicherweise werden. Sie
einen Adapter bendtigen, um ein anderes Gerat an dieses Format
anzupassen. Wenden Sie sich in diesem Falle an Ihren authorisierten
Alpine-Handler.
Abblendregelleitung (WEISS/BLAU)
Mit dieser Leitung kénnen Sie an einen Regelwiderstand wie z.B. der Abbiender des
Armaturenbrettes von Ihrem Fahrzeug anschliessen. Anwendung von (-++)12 V an
dieser Leitung verursacht maximale Abblendung. Durch unterschiedliche Einstellung
der Spannungsreglerwird die Helligkeit der Anzeige geregelt. Dadurch k6nnen Sie die
Anzeige des Gerates im Verhaltnis zu den Lichtern auf dem Armaturenbrett abbienden.
@ Audio-Stummschaltungs-Eingangskabel: (ROSA/WEISS)
Durch Anwendung von {+})12 V an dieser Leitung wird der Audioausgang
stummgeschaltet. Dies funktioniert gut, wenn der 7390M an ein Zellentelephon mit
Audio-Schnittstellenausgang angeschlossen wird. Durch Entfernen der (+)12 V von
dieser Leitung wird die Stummschaltung abgeschaltet.
@
Audio-Stummschaltungs-Ausgangskabel:
(ROSA/WEISS)
Mit dem Audio-Stummschaltungs-Eingangskabel eines CD-Spielers usw. verbinden.
@
Leistungsantennenleitung (BLAU)
Wenn es mit einer Leistungsantenne versehen ist, schlie&en Sie bei der +B-Klemme
der Leistungsantenne an.
@. Erdungsleitung (SCHWARZ)
Schliessen Sie diese Leitung an einer guten Chassiserdung des Fahrzeuges an.
Vergewissern Sie sich, da& der Anschiuf§ an blofes Metall vollzogen wird, und das es
sicher mit einer Blechschraube befestigt wird.
Sonderzubeh6r
RCA-Verlangerungskabel
i)
