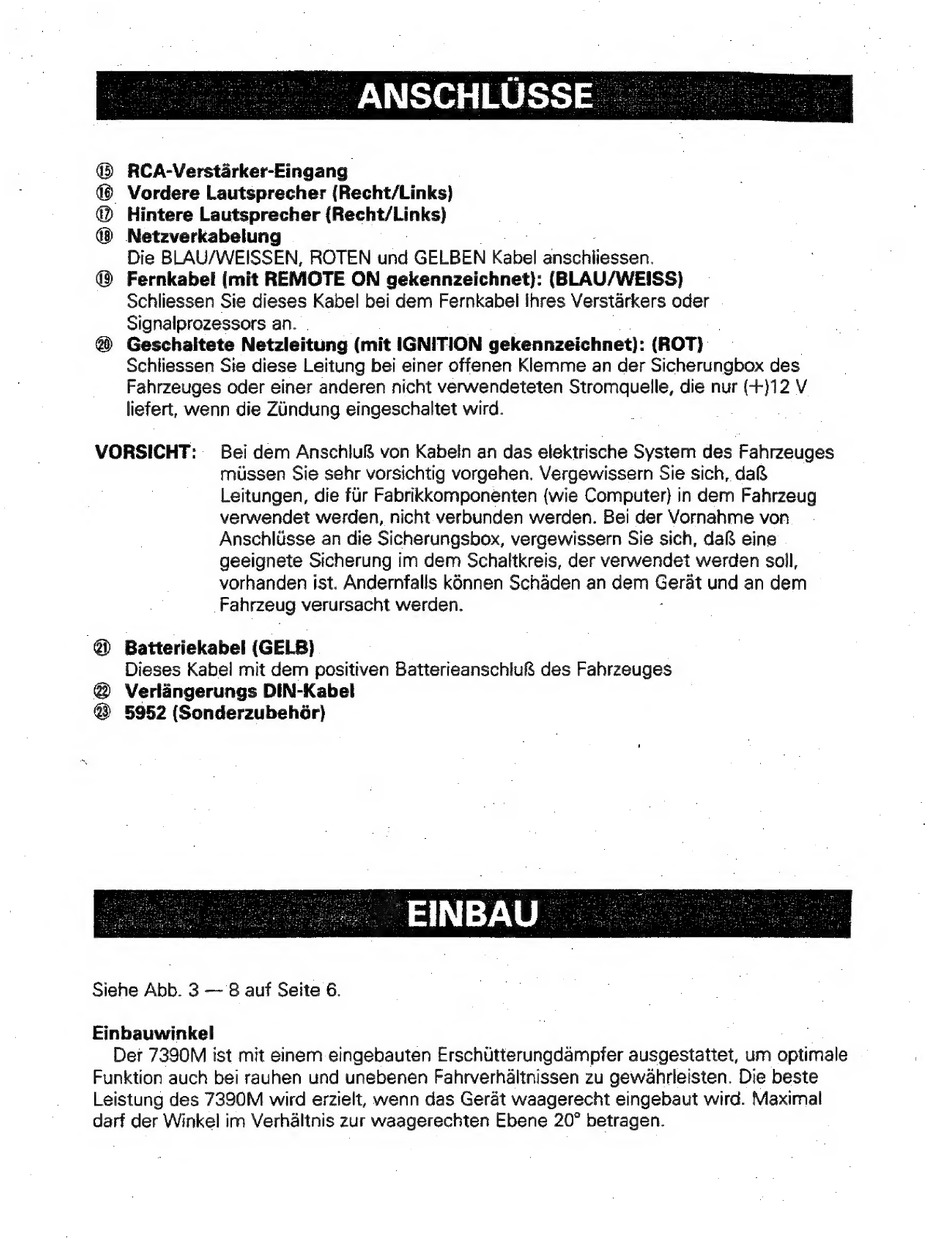

-ANSCHLUSSE
RCA-Verstarker-Eingang
Vordere Lautsprecher (Recht/Links)
Hintere Lautsprecher (Recht/Links)
Netzverkabelung
Die BLAU/WEISSEN, ROTEN und GELBEN Kabel anschiiessen.
Fernkabel (mit REMOTE ON gekennzeichnet): (BLAU/WEISS)
Schliessen Sie dieses Kabel bei dem Fernkabel hres Verstarkers oder
Signalprozessors an.
Geschaltete Netzleitung (mit IGNITION gekennzeichnet): (ROT)
Schliessen Sie diese Leitung bei einer offenen Klemme an der Sicherungbox des
Fahrzeuges oder einer anderen nicht verwendeteten Stromquelle, die nur (+)12 V
liefert, wenn die Ziindung eingeschaltet wird.
@ 8088
®
VORSICHT:
Bei dem Anschlu& von Kabein an das elektrische System des Fahrzeuges
mussen Sie sehr vorsichtig vorgehen. Vergewissern Sie sich, da&
Leitungen, die fir Fabrikkomponenten (wie Computer) in dem Fahrzeug
verwendet werden, nicht verbunden werden. Bei der Vornahme von
Anschliisse an die Sicherungsbox, vergewissern Sie sich, da eine
geeignete Sicherung im dem Schaltkreis, der verwendet werden soll,
vorhanden ist. Andernfalls kbnnen Schaden an dem Betst und an dem
Fahrzeug verursacht werden.
@
Batteriekabel (GELB)
Dieses Kabel mit dem positiven BatterieanschluR& des Fahrzeuges
@ Verlangerungs DIN-Kabel
@ 5952 (SonderzubehGr)
-. EINBAU
Siehe Abb. 3 — 8 auf Seite 6.
Einbauwinkel
Der 7390M ist mit einem-eingebauten Erschiitterungdampfer ausgestattet, um optimale
Funktion auch bei rauhen und unebenen Fahrverhdltnissen zu gew@hrleisten. Die beste
Leistung des 7390M wird erzielt, wenn das Gerat waagerecht eingebaut wird. Maximal
darf der Winkel im Verhdaltnis zur waagerechten Ebene 20° betragen.
