HOLDX RL1-P8-S-B-S0129
HOLDX RL1-P8-W-B-S0131

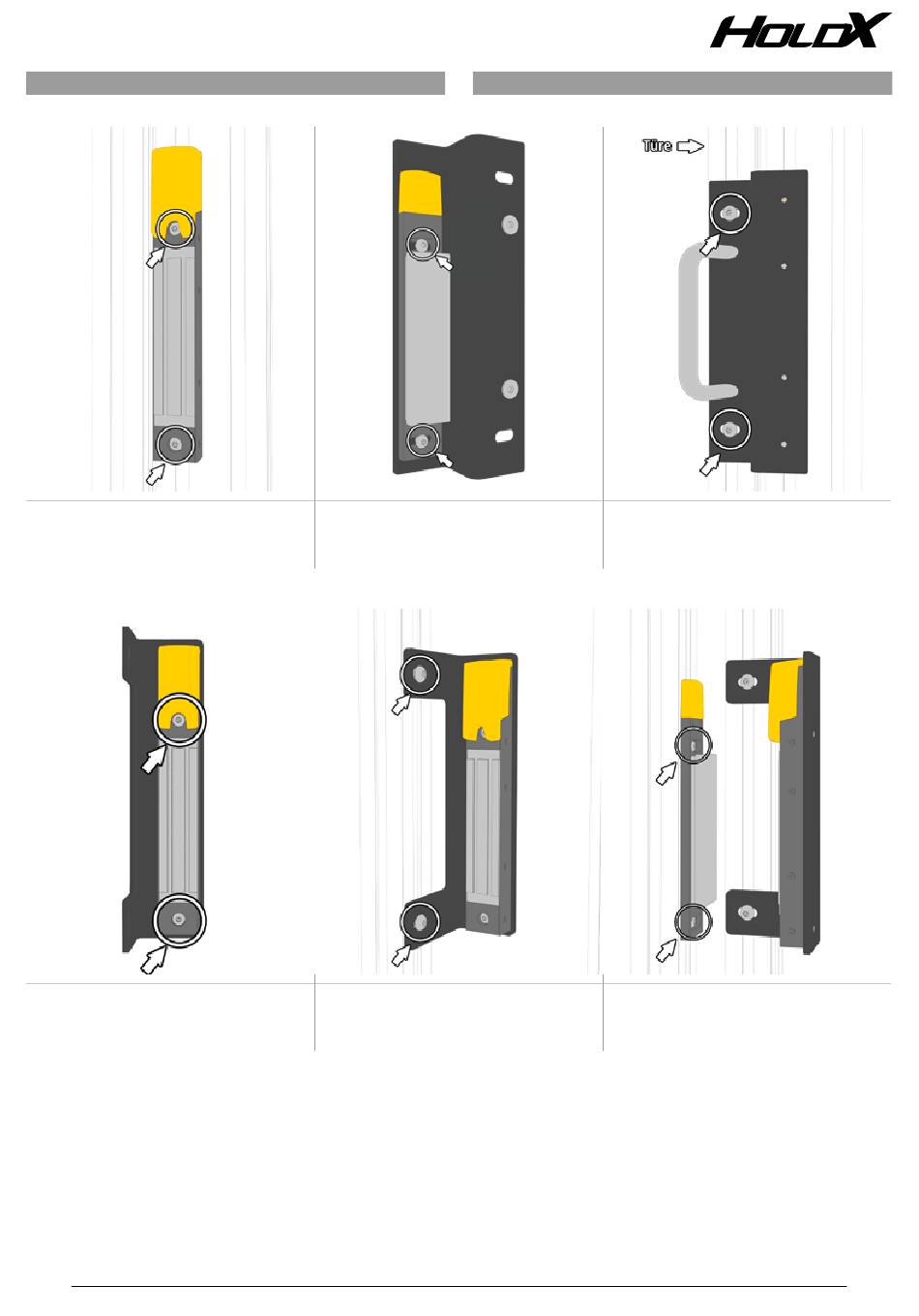

3 .5 Montage an Drehflügeltür
Abb.4: Prozesszuhaltung auf gewünschter Höhe am Profil
anbringen und Schrauben M6 x 25 mm Torx festziehen.
3 .6 Montage an Schiebetüren
Abb.7: Prozesszuhaltung auf Montageplatte anbringen und
Schrauben M6 x 25 mm Torx festziehen.
Alle verwendeten Schrauben sind Linsenkopfschrauben Torx mit versenktem Pin (Sicherheitsschrauben) und werden mit 6 Nm festgezogen. Lösungssicherung mit mittelfester Schrauben-
sicherung, wie z.B. Loctite 243.
Schrauben und Montageplatte als Zubehör siehe Punkt „11.1 Zubehör für HOLDX RL1"
DE
Abb.5: Ankerplatte an Montageplatte anbringen und Schrau-
ben M6 x 8 mm Torx festziehen.
Abb.8: Montageplatte mit Prozesszuhaltung am Profil an-
bringen und und Schrauben M8 x 12 mm Torx festziehen.
Abb.6: Montageplatte mit Ankerplatte am Profil anbringen
und zur Prozesszuhaltung ausrichten. Schrauben M8 x 12
mm Torx festziehen.
Abb.9: Ankerplatte am Profil der Schiebetüre anbringen,
zur Prozesszuhaltung ausrichten und zur Prozesszuhaltung
ausrichten. Schrauben M6 x 12 mm Torx festziehen.
7
