HOLDX RL1-P8-S-B-S0129
HOLDX RL1-P8-W-B-S0131
2 .4 Wirkungsweise
HOLDX RL1-P8-S-B-S0129
HOLDX RL1-P8-...
HOLDX RL1-P8-W-B-S0131
Spannungs-
versorgung

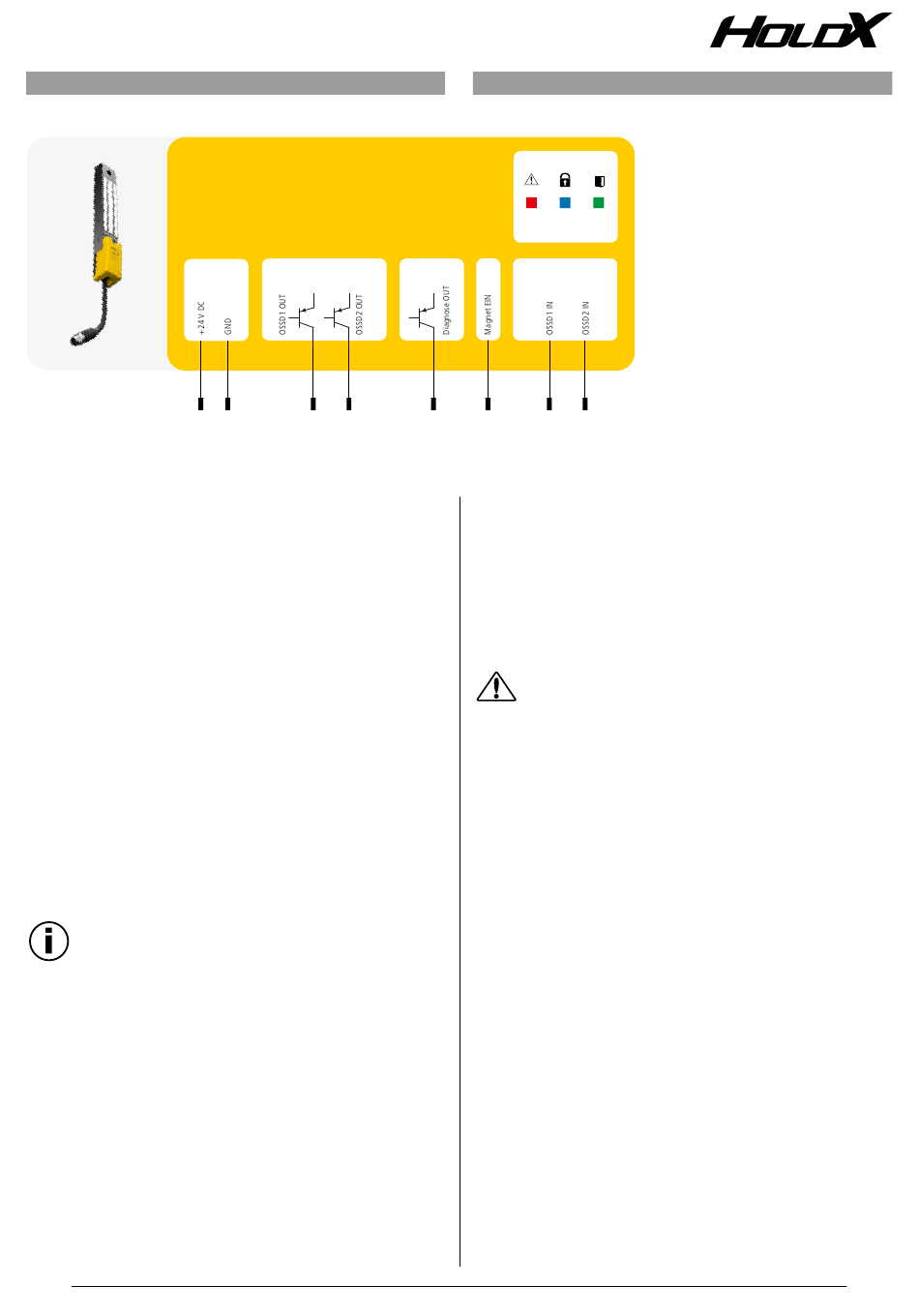

Abb.1:
Codierte, elektronische Prozesszuhaltung mit Sicherheitssensor, der durch eine codierte Ankerplatte berührungslos betätigt wird. Der Sicherheitssensor überwacht die Stellung
drehbarer, seitlich verschiebbarer oder auch abnehmbarer Schutzeinrichtungen mit der codierten elektronischen Ankerplatte.
Die Sicherheitsfunktion besteht im sicheren Abschalten der Sicherheitsausgänge beim Öffnen
der Schutzeinrichtung. Des Weiteren im sichereren Abgeschaltet bleiben der Sicherheitsausgänge
bei geöffneter Schutzeinrichtung. Dies kann in Verbindung mit einer SSP-Sicherheitsauswerte-
einheit oder vergleichbaren Sicherheitssteuerungen erfolgen.
Bei Versionen mit integriertem Reset-Eingang, siehe Punkt„2.2 Ausführungen", kann
die Prozesszuhaltung auch ohne zusätzliche Sicherheitsauswerteeinheiten/-steuerungen
verwendet werden.
Über das Anlegen eines 24 V High-Signals am Eingang „Magnet EIN Pin 8" wird der
Zuhaltemagnet angesteuert und die Türe wird nach dem Schließen zugehalten. Über eine
Magnetflußmessung wird die aktuelle Zuhaltekraft ausgewertet. Die Zuhaltekraft hat keine
Einflüsse auf die sicheren OSSD-Ausgänge.
Der Diagnoseausgang „Serial-OUT Pin 5" der Prozesszuhaltung liefert Informationen zur
Türstellung und die Information ob die Türe zugehalten ist. Mit Hilfe der Software „HOLDX-
Manager" lassen sich weiter Diagnoseinformationen aktivieren. Weitere Informationen zum
Diagnoseausgang entnehmen Sie dem Punkt „5.4 Diagnoseausgang".
Eine permante Rastkraft ist durch den optional eingebauten Permanentmagnet in der Anker-
platte möglich. Eine smarte Rastkraft kann über die Software „HOLDX-Manager" eingestellte
werden. Die permanente Rastkraft hält die Tür auch im spannungslosen Zustand geschlossen
(30 N/50 N). Die smarte Rastkraft hält die Tür auch bei ausgeschaltetem Elektromagnet
geschlossen (0 N/30 N/50 N einstellbar). Die Einstellung der Rastkraft entnehmen Sie der
Bedienungsanleitung der Software „HOLDX-Manager". Das Dokument sowie die Software
finden Sie im Internet unter www.safety-products.de.
Information
Das Gesamtkonzept der Steuerung, in welche die Sicherheitskomponente
eingebunden wird, ist nach den relevanten Normen zu validieren.
2 .5 Wirkprinzipien Magnetkraftüberwachung
Die Zuhaltekraft F wird ständig elektronisch kontrolliert und gemessen. Eine verschmutzte
Zuhaltung oder eine nicht optimale Montage wird somit erkannt. Wird die zuvor eingestellte
Verschmutzungstoleranz überschritten, erfolgt eine Meldung über den „Ausgang Serial-Out
Pin 5" indem dieser von 24 V auf 0 V wechselt.
Zusätzlich wird der Zustand über die blaue LED seitlich am Gehäuse angezeigt. Die er-
wünschte Verschmutzungstoleranz kann jederzeit über die Software „HOLDX-Manager"
eingestellt werden.
DE
Safety outputs
2
7
1
6
LED-Diagnose
Error
Lock
Gate
Safety inputs
5
8
3
4
2 .6 Reihenschaltung
Die HOLDX RL1 Prozesszuhaltung mit Sicherheitsfunktion ermöglicht eine Reihenschaltung
mit bis zu 30 Sensoren bei gleichzeitigem Erreichen von bis zu PL e/Kategorie 4 gemäß
EN ISO 13849-1 bei korrekter Verdrahtung. Die maximale Kabellänge zwischen zwei
Geräten darf bis zu 30 m betragen. Bei einer Reihenschaltung muss beachtet werden, dass
sich Zeitverzögerungen je Sensor aufsummieren. Die entsprechenden technischen Daten
entnehmen Sie der Tabelle unter Punkt „2.8 Technische Daten".
Hinweis
Die Bewertung und Auslegung der Sicherheitskette ist vom Anwender entsprechend
der relevanten Normen und Vorschriften und in Abhängigkeit vom erforderlichen
Sicherheitsniveau vorzunehmen.
Sind an derselben Sicherheitsfunktion mehrere Prozesszuhaltungen beteiligt,
müssen die PFH-Werte der Einzelkomponenten addiert werden.
Verdrahtungsbeispiele finden Sie unter Punkt „10.1 Elektrischer Anschluss".
SISTEMA-Bibliotheken und weitere Verdrahtungsbeispiele, z.B. mit unserem Passivverteiler
XCONN oder der wireless Sicherheits-Steuerung „Safety Simplifier" finden Sie zum Download
auf unserer Website www.safety-products.de.
2 .7 Manipulationsschutz nach EN ISO 14119
Standard Codierung
Die Prozesszuhaltung akzeptiert jede HOLDX RL Ankerplatte, geringe Codierstufe gemäß
EN ISO 14119. Aufgeführte Varianten unter Punkt „2.2 Ausführungen".
Individuelle Codierung
Die Prozesszuhaltung akzeptiert nur die im Lieferumfang enthaltene HOLDX RL1 Ankerplatte.
Das Paar aus Prozesszuhaltung und Ankerplatte kann nicht getrennt werden, sollte eine
Komponente verloren gehen oder nicht funktionsfähig sein, so müssen beide Komponenten
ausgetauscht werden. Bauart 4, hohe Codierstufe gemäß EN ISO 14119.
Individuelle Codierung, wiederanlernbar
Die Prozesszuhaltung akzeptiert nur eine HOLDX RL1 Ankerplatte. Diese Ankerplatte wird fest
auf den Sicherheitssensor eingelernt, eine nicht passende Ankerplatte im Erfassungsbereich
des Sensors führt zu einem Fehler. Das Einlernen einer neuen Ankerplatte ist unbegrenzt oft
möglich und wird unter Punkt „7.2 Einlernvorgang"ausführlich beschreiben. Bauart 4, hohe
Codierstufe gemäß EN ISO 14119.
