Aufstellung

6.1 Allgemein

Die Wärmepumpe ist für die Eckaufstellung konzipiert. In Verbin-
dung mit einem Luftkanal (als Zubehör erhältlich) an der
Ausblasseite sind auch andere Aufstellungen möglich.
Das Gerät ist grundsätzlich in Innenräumen auf einer ebenen,
glatten und waagrechten Fläche aufzustellen. Dabei sollte der
Rahmen rundum dicht am Boden anliegen, um eine geeignete
Schallabdichtung zu gewährleisten. Ist dies nicht der Fall, kön-
nen zusätzliche schalldämmende Maßnahmen notwendig wer-
den.
Die Wärmepumpe muss so aufgestellt sein, dass Wartungsar-
beiten problemlos durchgeführt werden können. Dies ist gewähr-

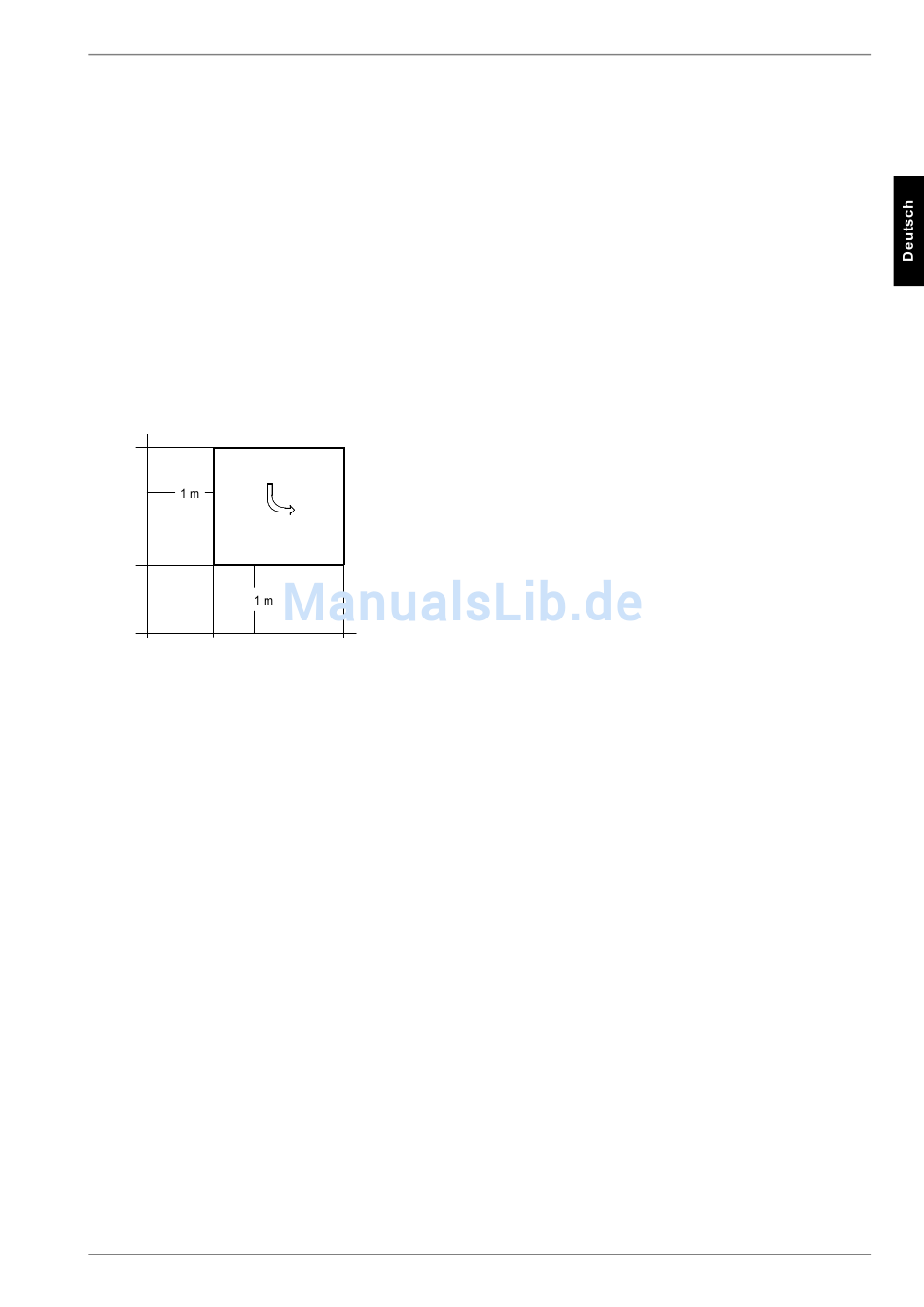

leistet, wenn ein Abstand von je 1 m an der Frontseite und links
der Wärmepumpe, eingehalten wird. Die Seitenteile dürfen nicht
durch Anschlussleitungen verdeckt sein.
Das Gerät sollte nie in Räumen mit hoher Luftfeuchtigkeit aufge-
stellt werden. Bei Luftfeuchtigkeiten von über 50 % und Außen-
temperaturen unter 0 °C kann an der Wärmepumpe und der Luft-
führung Kondensat entstehen.
Im Aufstellraum dürfen zu keiner Jahreszeit Frost oder höhere
Temperaturen als 35°C auftreten.
Bei Installation der Wärmepumpe in einem Obergeschoss, ist die
Tragfähigkeit der Decke zu prüfen und aus akustischen Gründen
die Schwingungsentkopplung sehr sorgfältig zu planen. Eine
Aufstellung auf einer Holzdecke ist abzulehnen.

6.2 Kondensatleitung

Das im Betrieb anfallende Kondenswasser muss frostfrei abge-
leitet werden. Um einen einwandfreien Abfluss zu gewährleisten,
muss die Wärmepumpe waagerecht stehen. Das Kondenswas-
serrohr muss mindestens einen Durchmesser von 50 mm haben
und muss frostsicher in den Abwasserkanal geführt werden.
Kondensat nicht direkt in Klärbecken und Gruben einleiten. Die
aggressiven Dämpfe sowie eine nicht frostfrei verlegte Konden-
satleitung können die Zerstörung des Verdampfers zur Folge ha-
ben.
www.dimplex.de

6.3 Schall

Um Körperschallübertragungen ins Heizsystem zu vermeiden,
muss die Wärmepumpe schwingungsgedämpft mit dem Heiz-
system verbunden werden (mitgelieferte Schlauchanschlüsse
spannungsfrei montieren).
Evtl. verwendete Luftkanäle sind schalltechnisch von der Wär-
mepumpe zu entkoppeln, um eine Körperschallübertragung auf
die Kanäle zu vermeiden.
Bei direktem Anschluss beider Luftöffnungen an einem Wand-
durchbruch, kann der Ventilator von Dreieck- auf Stern-Schal-
tung umgeklemmt werden (siehe dazu Hinweise im Klemmkas-
ten des Ventilators).
