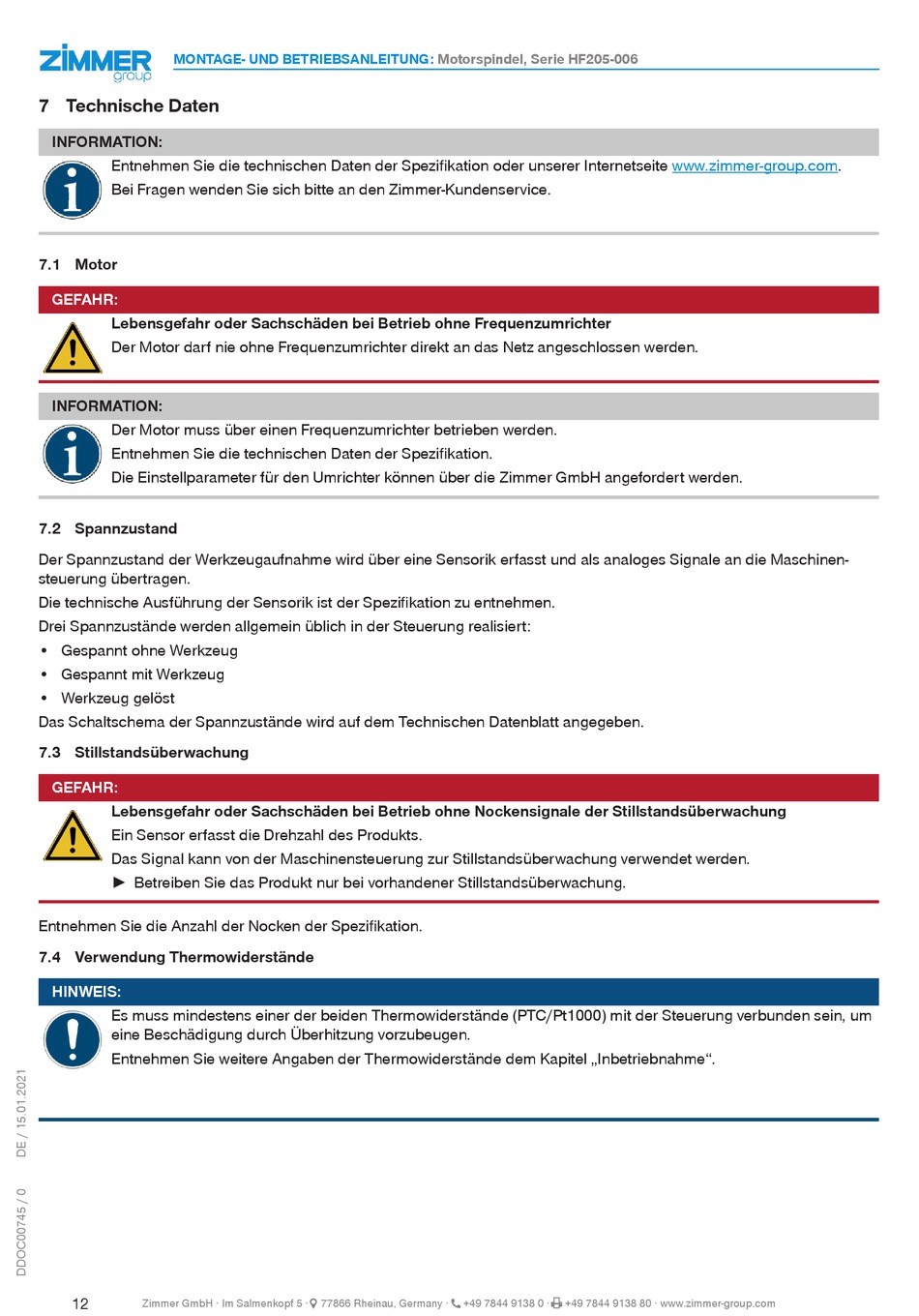

MONTAGE- UND BETRIEBSANLEITUNG:
7 Technische Daten
INFORMATION:
Entnehmen Sie die technischen Daten der Spezifikation oder unserer Internetseite www.zimmer-group.com.
Bei Fragen wenden Sie sich bitte an den Zimmer-Kundenservice.
7.1 Motor
GEFAHR:
Lebensgefahr oder Sachschäden bei Betrieb ohne Frequenzumrichter
Der Motor darf nie ohne Frequenzumrichter direkt an das Netz angeschlossen werden.
INFORMATION:
Der Motor muss über einen Frequenzumrichter betrieben werden.
Entnehmen Sie die technischen Daten der Spezifikation.
Die Einstellparameter für den Umrichter können über die Zimmer GmbH angefordert werden.
7.2 Spannzustand
Der Spannzustand der Werkzeugaufnahme wird über eine Sensorik erfasst und als analoges Signale an die Maschinen-
steuerung übertragen.
Die technische Ausführung der Sensorik ist der Spezifikation zu entnehmen.
Drei Spannzustände werden allgemein üblich in der Steuerung realisiert:
• Gespannt ohne Werkzeug
• Gespannt mit Werkzeug
• Werkzeug gelöst
Das Schaltschema der Spannzustände wird auf dem Technischen Datenblatt angegeben.
7.3 Stillstandsüberwachung
GEFAHR:
Lebensgefahr oder Sachschäden bei Betrieb ohne Nockensignale der Stillstandsüberwachung
Ein Sensor erfasst die Drehzahl des Produkts.
Das Signal kann von der Maschinensteuerung zur Stillstandsüberwachung verwendet werden.
► Betreiben Sie das Produkt nur bei vorhandener Stillstandsüberwachung.
Entnehmen Sie die Anzahl der Nocken der Spezifikation.
7.4 Verwendung Thermowiderstände
HINWEIS:
Es muss mindestens einer der beiden Thermowiderstände (PTC/Pt1000) mit der Steuerung verbunden sein, um
eine Beschädigung durch Überhitzung vorzubeugen.
Entnehmen Sie weitere Angaben der Thermowiderstände dem Kapitel „Inbetriebnahme".
12
Zimmer GmbH
Im Salmenkopf 5
77866 Rheinau, Germany
•
•
Motorspindel, Serie HF205-006
+49 7844 9138 0
+49 7844 9138 80
•
•
www.zimmer-group.com
•
