tell Gate Control PRO 4G.IN4.R2 Inbetriebsetzung Seite 31

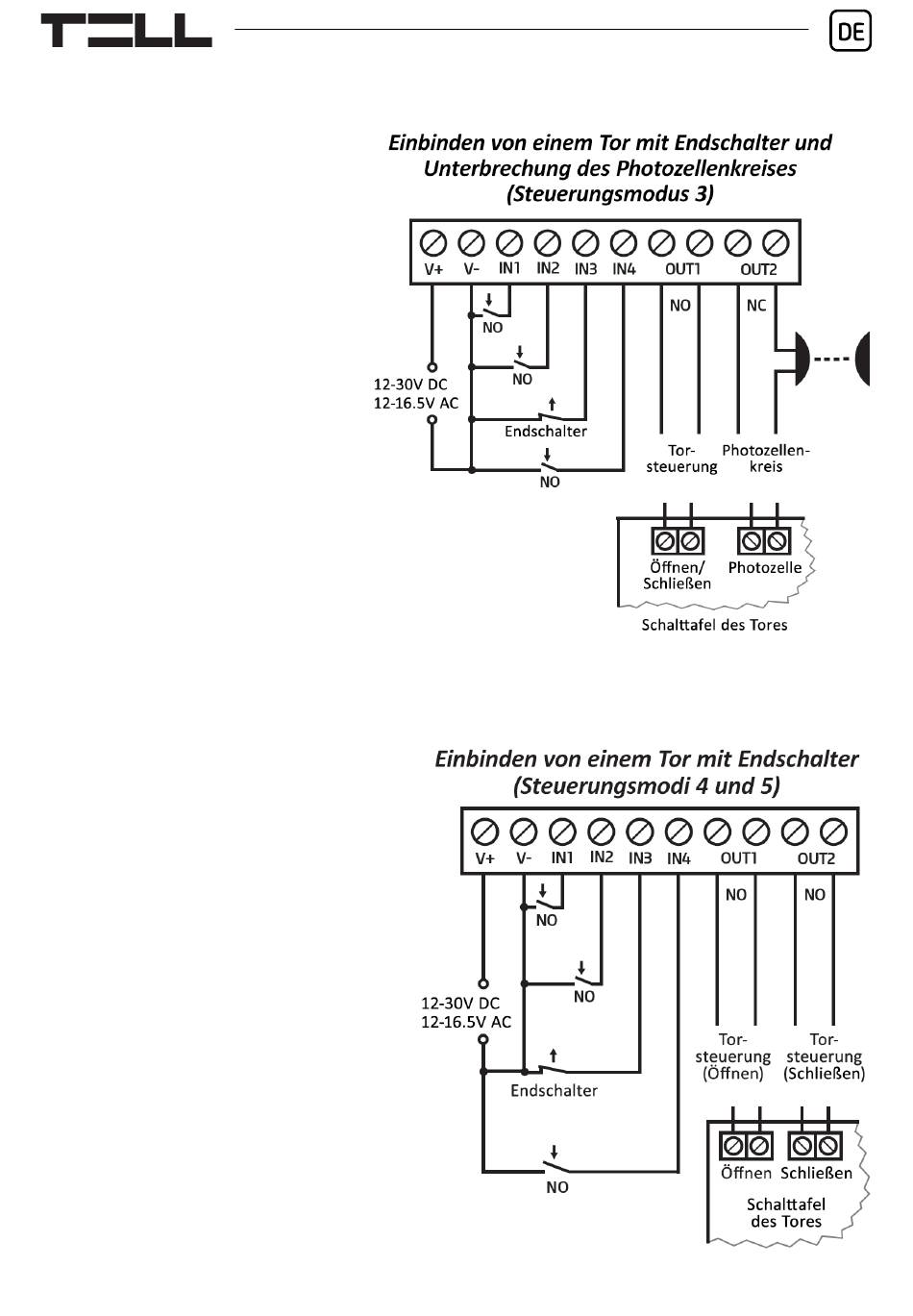

Steuerungsmodus 3:
- Zu Ein-Tor-Torautomatiken,
die die Steuerkontakte für
Öffnen und Schließen an
dem gleichen
erwarten.
- Öffnen, dann Schließen per
einen einzigen
Steuerungsbefehl.
- Der Ausgang OUT1
normalerweise
(NO), während der OUT2
normalerweise
geschlossen (NC) ist.
- Der Ausgang OUT1 dient
der Torsteuerung, während
der Ausgang OUT2 der
Unterbrechung
Photozelle-Sensorkreises,
wodurch die Offenhaltung
des Tores für die eingestellte Zeitspanne ermöglicht wird.
- Beim zweiten Anruf/Steuerungsbefehl Tor dauerhaft offenhalten.
- Der Endschalter kann mit dem Eingang IN3 verbunden werden.
Steuerungsmodus 4:
- Zu Ein-Tor-Torautomatiken, die
die Steuerkontakte für Öffnen
und Schließen an unterschied-
lichen Eingängen erwarten.
- Öffnen, dann Schließen per
einen einzigen
Steuerungsbefehl.
- Beide Ausgänge sind normaler-
weise geöffnet (NO).
- Der Öffnungsimpuls wird von
dem Ausgang OUT1, während
der Schließimpuls
Ausgang OUT2 geliefert.
- Beim zweiten
Steuerungsbefehl Tor dauerhaft
offenhalten.
- Der Endschalter kann mit dem
Eingang IN3 verbunden werden.
Eingang
Anruf/
ist
geöffnet
des
Anruf/
von dem
Anruf/
