Einbauanleitung Artikel-Nr.: 45116

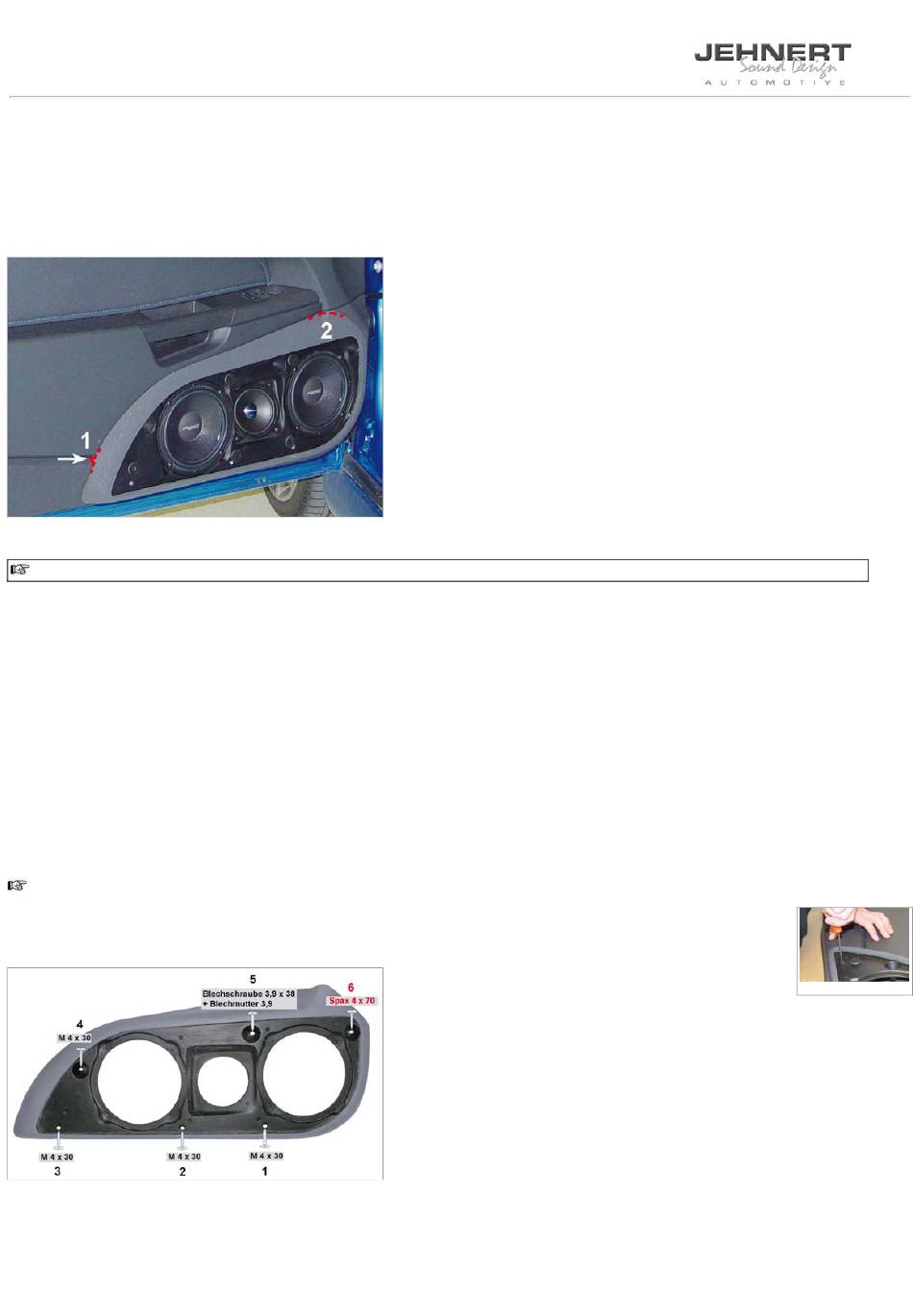

2 Bearbeitung Türverkleidungen: Doorboard-Anpassung / Fixpunkte
2.1 Türverkleidung auf eine ebene Fläche legen.
2.2 Die auf dem Doorboard zur Transportsicherung befestigten Lautsprecher demontieren
--> Schrauben zur späteren Montage aufbewahren.
2.3 Doorboard ohne Lautsprecher auf die Türverkleidung legen und ausrichten:
Nur die exakte Anpassung der Doorboards auf die Türverkleidung gewährleistet eine optimale Passgenauigkeit!
Fixpunktlinien zur Anpassung:
Fixpunkt 1:
'Nase' am Doorboardende in die Kerbe der Türverkleidung einpassen.
Fixpunkt 2:
Wölbung am Doorboard in die Designlinien der Türverkleidung einpassen.
Kontroll-Fixpunktlinie:
Doorboard-Unterkante verläuft parallel mit der Türverkleidungsunterkante..
3 Markierung Befestigungspunkte
Doorboard als Schablone bzw. Positionshilfe für Ausschnitte und Befestigungspunkte verwenden:
Doorboard passgenau an den Fixpunkten der Türverkleidung ausrichten.
3.1 Markierung der M4-Schraubbefestigungspunkte 1-4:
Die vorgebohrten Befestigungspunkte des Doorboards mit einem dünnen Vorstecher auf der Türverkleidung
markieren.
15.10.10 10:03
Beispiel-Abbildung
Seite 3 von 8
