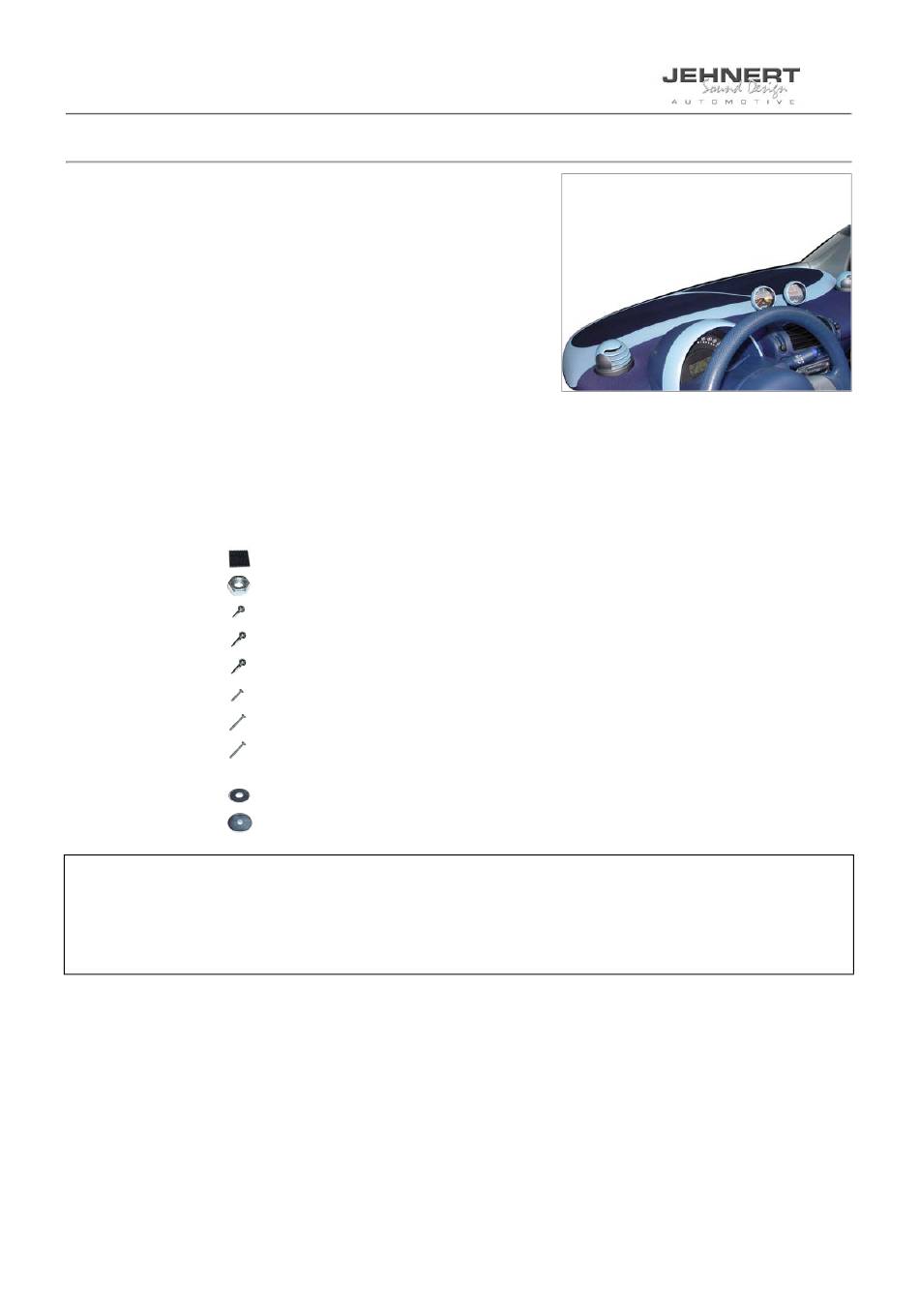

Einbauanleitung Artikel-Nr.: 49195
Dashboard mit Soundsystem, Smart fortwo Coupé / Cabrio, Generation 1
Technische Information:
Fahrzeugausstattung:
Modell/Baujahr:
Einstellhinweis:
Empf. Verstärkerleistung:
Packliste:
1x
Dashboard smart fortwo Cabrio/Coupé, Generation 1 bis Bj.03/2007, bezogen
1x
Abdeckblenden (2-teilig) smart fortwo Cabrio/Coupé, Generation 1 bis Bj. 3/07, Bezug: Akustikstoff
2x
XL 112 - High-End COAX-System ø 100mm
4x
XM 165 - Tief-Mitteltöner »Power-Woofer« ø 165mm
1x
3-Wege Frequenzweiche (rechts+links) Smart fortwo - Art.-Nr. 49195
1x
Montage-Set, Smart fortwo - Art.-Nr. 49195/41195
1x
DämmVlies 100x60cm
4x
5x
2x
2x
1x
1x
3x
2x
2x
U-Profil
4x
2x
Garantie:
Als Hersteller übernehmen wir für diese Doorboards bzw. Soundsysteme eine Garantie von 2 Jahren, gerechnet ab dem Kaufdatum beim
Fachhändler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf
Material- oder Herstellungsfehlern beruhen. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch oder Einbau, auf
Verschleiß oder auf Eingriffe durch Dritte zurückzuführen sind. Die Garantie umfasst keine Folgeschäden und auch nicht diejenigen Mängel, die
den Wert oder die Gebrauchstauglichkeit der Doorboards / Soundsysteme nur unerheblich beeinträchtigen. Eine Garantiepflicht wird nicht
ausgelöst bei Schäden die durch äußere Einwirkungen verursacht wurden. Vom Umtausch ausgeschlossen sind Doorboards mit zusätzlichen
oder falschen Montagebohrlöchern. Dies sind Beschädigungen am Doorboard, die nicht wieder Instand gesetzt werden können.
2-türig, nur 2-türig
fortwo (06.2000 - 03.2007)
Um das beste Klangbild zu erreichen, sollten alle
Einstellungen am Radio (Bass, Höhen, Loudness
usw.) auf null bzw. neutral gestellt sein.
ab 2x 120 - 200 Watt / 2 Ohm
Klettband à 2,5 cm (Reserve)
Sechskantmutter M4
Senkkopfschraube metrisch M4 x 16
Senkkopfschraube metrisch M4 x 40
Senkkopfschraube metrisch M4 x 50
Spax Senkkopfschraube 5 x 40
Spax Senkkopfschraube 5 x 50
Spax Senkkopfschraube 5 x 60
Unterlagscheiben 4 x 12
Unterlagscheiben 4 x 20
11.09.13 11:07
Werbung
Verwandte Anleitungen für JEHNERT SOUND DESIGN 49195
Inhaltszusammenfassung für JEHNERT SOUND DESIGN 49195
- Seite 1 Abdeckblenden (2-teilig) smart fortwo Cabrio/Coupé, Generation 1 bis Bj. 3/07, Bezug: Akustikstoff XL 112 - High-End COAX-System ø 100mm XM 165 - Tief-Mitteltöner »Power-Woofer« ø 165mm 3-Wege Frequenzweiche (rechts+links) Smart fortwo - Art.-Nr. 49195 Montage-Set, Smart fortwo - Art.-Nr. 49195/41195 DämmVlies 100x60cm Klettband à...
- Seite 2 Einbauanleitung Artikel-Nr.: 49195 1 Demontage des Armaturenbretts 1.1 Batterieabdeckung im Beifahrer-Fußraum entfernen. 1.2 Lüftungskugeln und oberes Bedienelement (Warnblinker, Zentralverriegelung, Klimaanlage) vorsichtig aushebeln (Bruchgefahr!) und Kabelanschlüsse abstecken. 1.3 Radio und darunterliegendes Schubfach herausnehmen. 1.4 Mittlere Lüftungs-Radio-Einheit entfernen: Die Schrauben (TX10) unter dem oberen Bedienelement, auf der Unterseite der Lüftungs-Radio-Einheit, unter dem Schubfach, sowie links und rechts auf Höhe des Radios entfernen (7 Stück).
- Seite 3 Einbauanleitung Artikel-Nr.: 49195 2 Bearbeitung des Armaturenbretts: Paneel-Anpassung / Fixpunkte 2.1 Die mitgelieferten U-Profile unter die Befestigungspunkte A1 und A2 (siehe Abb.) mit den Schrauben M4 x 16 montieren. Schrauben auf der Vorderseite des Dashboards eindrehen. 2.2 Armaturenbrett auf eine ebene Fläche legen.
- Seite 4 Einbauanleitung Artikel-Nr.: 49195 3 Bearbeitung des Armaturenbretts 3.1 Dashboard als Schablone bzw. Positionshilfe für Ausschnitte und Befestigungspunkte verwenden: Dashboard passgenau auf dem Armaturenbrett ausrichten. 4 Markierung Befestigungspunkte 4.1 Markierung der Befestigungspunkte 1+2: Befestigungsposition mit Filzstift auf dem Armaturenbrett markieren. 4.2 Markierung des Befestigungspunktes 3: Den vorgebohrten Befestigungspunkt des Dashboards mit einem dünnen Vorstecher auf dem...
- Seite 5 Einbauanleitung Artikel-Nr.: 49195 5 Bearbeitung Armaturenbrett-Ausschnitte Die Lautsprecher nutzen durch den Ausschnitt hinter den Tieftönern das benötigte Volumen: 5.1 Ausschnitte gem. Abbildung anzeichnen. WICHTIG! Kontrolle aller Ausschnitt-Markierungen: Dashboard-Befestigungen müssen mit dem Armaturenbrett verschraubt werden können! WICHTIG! Befestigungspunkte am Armaturenbrett nicht wegsägen! 5.2 Dashboard wieder abnehmen und die angezeichneten Markierungen auf dem Armaturenbrett mit einer Stichsäge...
- Seite 6 Einbauanleitung Artikel-Nr.: 49195 6 Dämmung des Armaturenbretts Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä. sichern. 6.1 Leerraum unter dem Armaturenbrett mit Dämmvließ auskleiden (siehe Abb.). Beispiel-Abbildung 6.2 Wichtig für die Klangeigenschaften: Den Zwischenraum von Dashboard und Armaturenbrett mit dem mitgelieferten Dämm-Vlies auskleiden. Die Lautsprecherausschnitte aussparen.
- Seite 7 Einbauanleitung Artikel-Nr.: 49195 8 Lautsprechermontage 8.1 JEHNERT-Lautsprecher mit Lautsprecherkabel (1,5 - 4 qmm) adaptieren. Kabel durch eine Lautsprecheröffnung der Beifahrerseite bis Frequenzweichen-Montageort (Hohlraum hinter dem Beifahrer-Airbag) führen. Lautsprecher wieder montieren. Zur Vermeidung von Vibrationsgeräuschen alle Kabelstränge mit Isolierband o.ä. sichern.
- Seite 8 Einbauanleitung Artikel-Nr.: 49195 10 Montage des Armaturenbretts 10.1 Überprüfung der Schrauben-/Stehbolzenlängen: Um Beschädigungen an Mechanikteilen unterhalb des Armaturenbretts vorzubeugen, vor der Montage nochmals alle Längen der Stehbolzen / Schrauben auf der Rückseite überprüfen - diese dürfen nicht an Mechanikteile anstoßen! (ggfs.: zu lange Stehbolzen kürzen).
