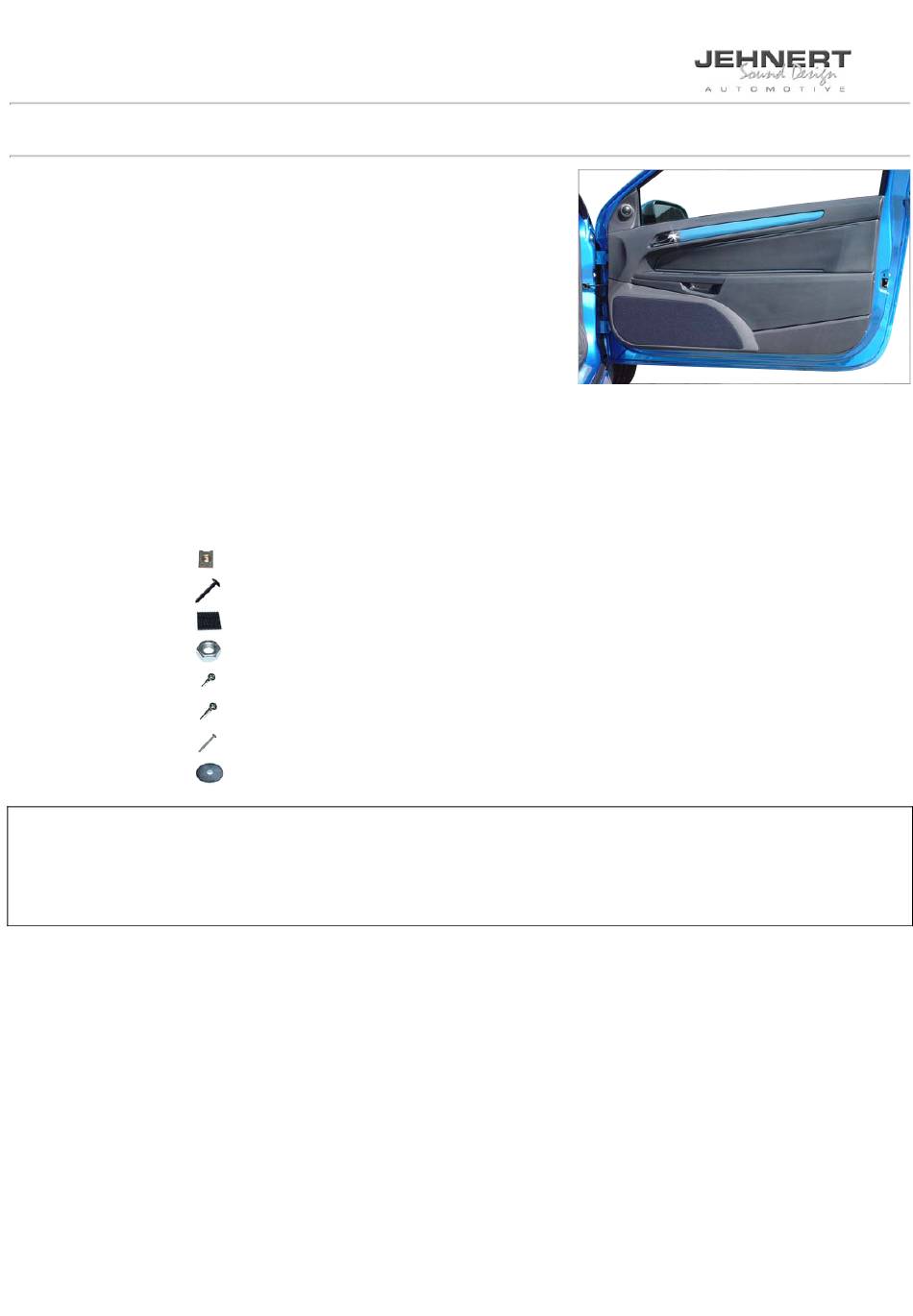

Einbauanleitung Artikel-Nr.: 45116
Doorboards mit Soundsystem Opel Astra H Coupé / GTC / TwinTop
Technische Information:
Fahrzeugausstattung:
Modell/Baujahr:
Einstellhinweis:
Empf. Verstärkerleistung:
Packliste:
1x
Doorboards (rechts+links) Opel Astra H Coupé/GTCT/Cabrio(Twin Top), bezogen
1x
Abdeckblenden (rechts+links) Opel Astra H Cabrio(TwinTop)/Coupé/GTC, Bezug: Akustikstoff
2x
XE 26 - Neodym-Hochtöner ø 26mm inkl. Montagehalter, M4-Mutter, U-Scheibe ø12mm
2x
XM 110 - High-End Mitteltöner, ø 100mm, inkl. Adapterring
4x
XM 165 - Tief-Mitteltöner »Power-Woofer« ø 165mm
1x
3-Wege Frequenzweiche (rechts+links) Astra H GTC / TwinTop - Art.- Nr. 45116
1x
Montage-Set, Opel Astra H GTC/TwinTop - Art.-Nr. 45116/41116
2x
2x
2x
8x
2x
6x
2x
8x
Garantie:
Als Hersteller übernehmen wir für diese Doorboards bzw. Soundsysteme eine Garantie von 2 Jahren, gerechnet ab dem Kaufdatum beim
Fachhändler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf
Material- oder Herstellungsfehlern beruhen. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch oder Einbau, auf
Verschleiß oder auf Eingriffe durch Dritte zurückzuführen sind. Die Garantie umfasst keine Folgeschäden und auch nicht diejenigen Mängel, die den
Wert oder die Gebrauchstauglichkeit der Doorboards / Soundsysteme nur unerheblich beeinträchtigen. Eine Garantiepflicht wird nicht ausgelöst bei
Schäden die durch äußere Einwirkungen verursacht wurden. Vom Umtausch ausgeschlossen sind Doorboards mit zusätzlichen oder falschen
Montagebohrlöchern. Dies sind Beschädigungen am Doorboard, die nicht wieder Instand gesetzt werden können.
2-türig, auch für Fahrzeuge mit Tür-Airbag,
elektrische Fensterheber
Astra H (09.2004)
Um das beste Klangbild zu erreichen, sollten alle
Einstellungen am Radio (Bass, Höhen, Loudness
usw.) auf null bzw. neutral gestellt sein.
ab 2x 100 - 200 Watt / 2 Ohm
Blechmutter 3,9 Vz
Blechschraube Flachrundkopf schwarz 3,9 x 38
Klettband à 2,5 cm (Reserve)
Sechskantmutter M4
Senkkopfschraube metrisch M4 x 25
Senkkopfschraube metrisch M4 x 30
Spax Senkkopfschraube 4 x 70
Unterlagscheiben 4 x 20
15.10.10 10:03
Seite 1 von 8
Werbung
Verwandte Anleitungen für JEHNERT SOUND DESIGN 45116
Inhaltszusammenfassung für JEHNERT SOUND DESIGN 45116
- Seite 1 XE 26 - Neodym-Hochtöner ø 26mm inkl. Montagehalter, M4-Mutter, U-Scheibe ø12mm XM 110 - High-End Mitteltöner, ø 100mm, inkl. Adapterring XM 165 - Tief-Mitteltöner »Power-Woofer« ø 165mm 3-Wege Frequenzweiche (rechts+links) Astra H GTC / TwinTop - Art.- Nr. 45116 Montage-Set, Opel Astra H GTC/TwinTop - Art.-Nr. 45116/41116 Blechmutter 3,9 Vz Blechschraube Flachrundkopf schwarz 3,9 x 38 Klettband à...
- Seite 2 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 1 Demontage Türverkleidung 1.1 Fensterscheibe komplett herunterlassen. 1.2 Blende hinter dem Entriegelungshebel entfernen und darunterliegende Schraube (A) herausdrehen. 1.3 Türgriffblende ausklipsen. Darunterliegende 2 Schrauben (B1 + B2) herausdrehen. 1.4 Die 3 Schrauben (C1 - C3) an der Unterseite der Türverkleidung herausdrehen.
- Seite 3 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 2 Bearbeitung Türverkleidungen: Doorboard-Anpassung / Fixpunkte 2.1 Türverkleidung auf eine ebene Fläche legen. 2.2 Die auf dem Doorboard zur Transportsicherung befestigten Lautsprecher demontieren --> Schrauben zur späteren Montage aufbewahren. 2.3 Doorboard ohne Lautsprecher auf die Türverkleidung legen und ausrichten: Nur die exakte Anpassung der Doorboards auf die Türverkleidung gewährleistet eine optimale Passgenauigkeit!
- Seite 4 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 4 Bearbeitung Türverkleidungs-Ausschnitte Die Lautsprecher nutzen durch den Ausschnitt hinter den Tieftönern das benötigte Volumen der Fahrzeugtüre: 4.1 Lautsprecher-Öffnungen des Doorboards auf der Türverkleidung anzeichnen. Angezeichnete Tieftöner- Markierungen um ca. 1 cm vergrößern (=ca. Außendurchmesser der Tieftöner)
- Seite 5 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 6 Hochtöner-Montage Spiegeldreieck - Originaleinbauort mit Montagehalter 6.1 Spiegeldreieck und werkseitigen Hochtöner demontieren. Anschlusskabel abstecken. Hochtöner und Original-Anschlußkabel werden nicht mehr verwendet, Kabel am Kabelbaum zurückbinden. 6.2 Dämm-Matte entfernen und Hochtöner-Abdeckgitter an den drei Plastikschweißpunkten vorsichtig mit einem Schraubenzieher abhebeln (Abdeckgitter wird nicht mehr verwendet).
- Seite 6 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 7 Adaption Verstärker - Frequenzweiche / Dämmung Fahrzeugtüren 7.1 Regenschutzfolie vorsichtig entfernen. Dämmung der Fahrzeugtüren - siehe Maßnahmen Vibrationsgeräusche (beiliegende Einbauempfehlung) 7.3 Adaption Verstärker - Frequenzweiche: Lautsprecherkabel (1,5 - 4 qmm) vom Verstärker zur Frequenzweiche in die Fahrzeugtüre führen.
- Seite 7 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 9 Frequenzweichenmontage / Lautsprecheranschluss 9.1 Türverkleidung mit der Rückseite nach oben auf eine ebene Fläche legen. 9.2 Ausschnitt für Frequenzweiche auf dem Styropor anzeichnen (Abstand zur linken Kante: ca. 8 cm). 9.3 Markierung mit einem Cutter ausschneiden (VORSICHT! Türverkleidung nicht beschädigen!) und Ausschnitt entnehmen.
- Seite 8 15.10.10 10:03 Einbauanleitung Artikel-Nr.: 45116 10 Montage der Türverkleidung auf die Fahrzeugtüren 10.1 Überprüfung der Schrauben-/Stehbolzenlängen: Um Beschädigungen von Türmechanikteilen der Fahrzeugtüren vorzubeugen, vor der Montage der Türverkleidung nochmals alle Längen der Stehbolzen / Schrauben auf der Türverkleidungsrückseite überprüfen - diese dürfen nicht an Türmechanikteile der Fahrzeugtüren anstoßen! (ggfs.: zu lange Stehbolzen kürzen)
- Seite 9 Dämmung der Türverkleidung ACHTUNG / Gefahr !!! Kein Dämm-Material hinter Seiten-Airbags anbringen (Abb. “B”) ☞ WICHTIG: Kein Dämm-Material hinter - Lautsprecher - Türentriegelungen - Loch für den Befestigungsclip (Abb.”A”) ausarbeiten Abb.: Beispiel einer Fahrzeugtür Wichtige Empfehlung: Durch den Einsatz von Tieftönern in der Türverkleidung entstehen durch die Schwingungen der Bässe Vibrationen, die zu Klappergeräuschen in der Fahrzeugtüre führen können: Maßnahmen gegen Vibrationsgeräusche: - Türverkleidungsrückseite mit Dämmvlies (Best.Nr.
- Seite 10 Montage der Lautsprecher-Abdeckblenden Hinweis: Alle Klettverschlüsse sind bereits ab Werk montiert! IHR VORTEIL: • Gewährleistung der optimalen Klebekraft nach 24 Stunden bereits bei Lieferung • Kein Lösen der Abdeckblenden durch Vibrationen der Fahrzeugtüre • Die beschriebene Klettband-Streifenmontage in älteren Montageanleitungen entfällt. Montage von Reserve-Klettband: 1.
