Das Paneel Ohne Lautsprecher Auf Die Türverkleidung Legen Und Ausrichten; Fixpunktlinien Zur Anpassung; Paneelanpassung / Fixpunkte - JEHNERT SOUND DESIGN Golf IV Montageanleitung

3.Paneelanpassung
3.1. Türverkleidung auf eine ebene Fläche legen.
3.2. Die auf dem Paneel zur Transportsicherung befestigten Lautsprecher
demontieren.
3.3. Das Paneel ohne Lautsprecher auf die Türverkleidung legen und ausrichten:

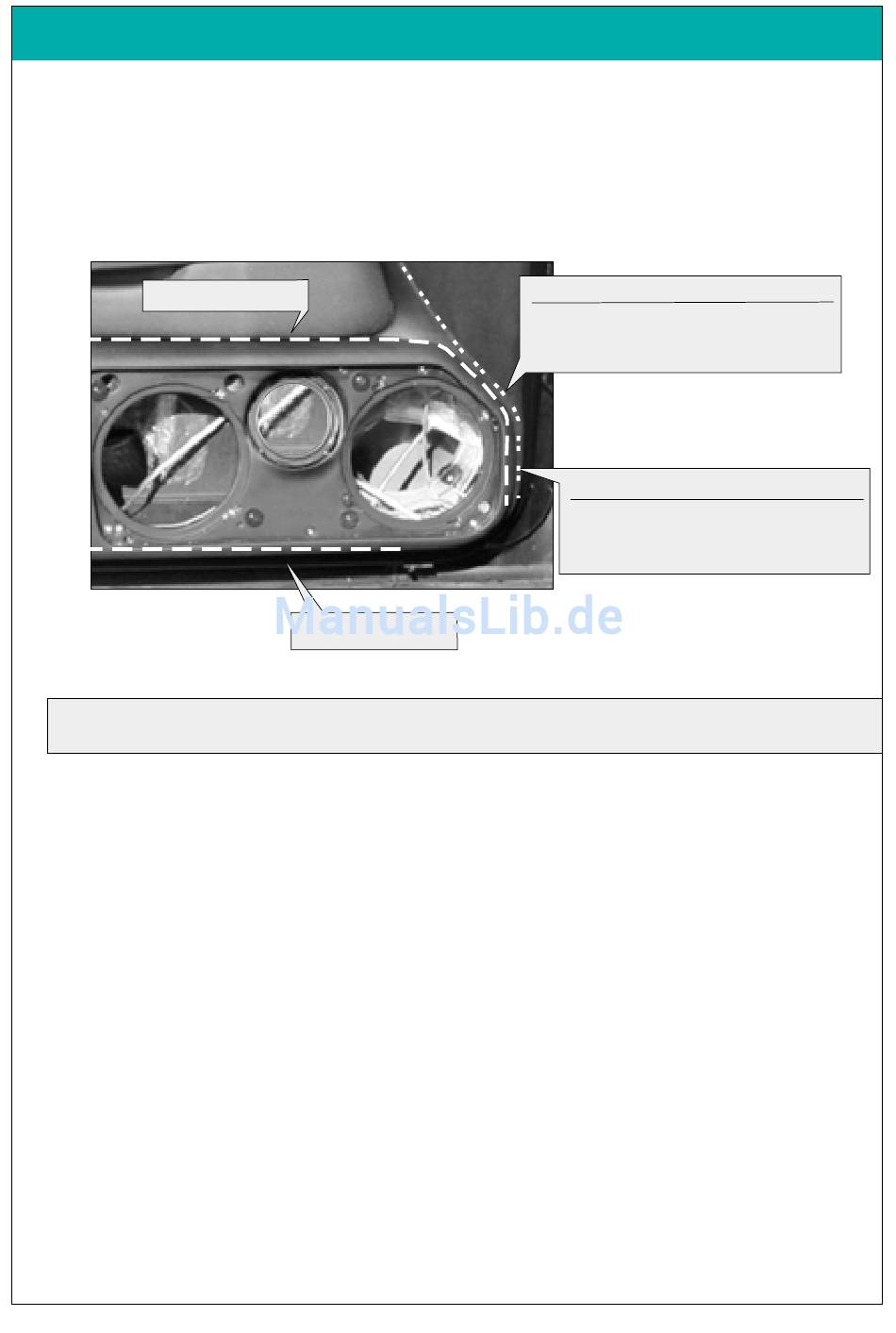

Fixpunktlinie 1

Fixpunktlinien zur Anpassung:

�
Nur die exakte Anpassung des Paneeles auf die Türverkleidung
gewährleistet eine optimale Passgenauigkeit
1. Die Oberkante des Paneels paralell zur Linie (1) der Türverkleidung und
zur Türverkleidungsunterkante (Linie 2) anpassen.
2. Darauf achten, daß die vordere Seitenkante vom Paneel paralell zur
Designlinie der Türverkleidung läuft (Linie 3+4):
2.1. Abstand zwischen schräger Seitenkante des Paneels und Designlinie
der Türverkleidung etwa ca. 5mm (Linie 3)
2.2. Abstand zwischen geraden Seitenkante des Paneels und Designlinie
der Türverkleidung etwa 12mm (Linie 4).
45129 - Golf IV 2-türig
(Linie 2
ralell zu
Fixpunktlinie 2
Fixpunktlinie 3:
Abstand schräge Paneelseiten-
kante zur Designlinie der
Türverkleidung = etwa 5mm
Fixpunktlinie 4:
Abstand gerade Paneelseiten-
kante zur Designlinie der
Türverkleidung = etwa12mm
- 5- © JEHNERT SOUND DESIGN
