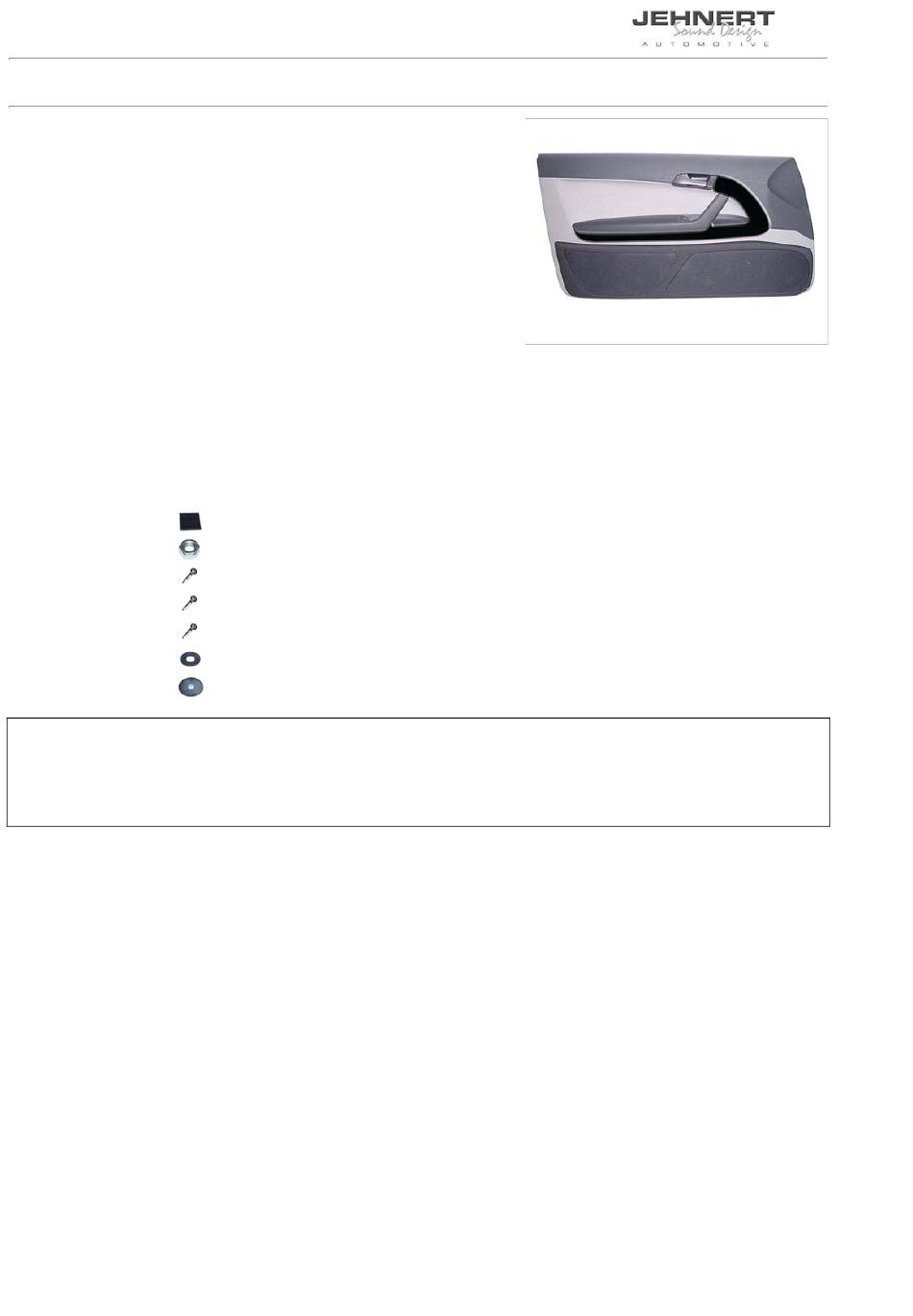

Einbauanleitung Artikel-Nr.: 75181
Doorboards bestückt, Audi A 3 8P - 2-türig
Technische Information:
Fahrzeugausstattung:
Modell/Baujahr:
Dämmung der Türen:
Einstellhinweis:
Empf. Verstärkerleistung:
Blechschneidearbeiten:
Packliste:
1x
Doorboards (rechts+links) Audi A3 8P »2-türig«, bezogen
1x
Abdeckblenden (rechts+links) Audi A3 8P, Bezug: Akustikstoff
2x
XE 26 - Neodym-Hochtöner ø 26mm inkl. Montagehalter, M4-Mutter, U-Scheibe ø12mm
2x
XM 110 - High-End Mitteltöner, ø 100mm, inkl. Adapterring
8x
XM 165 - Tief-Mitteltöner »Power-Woofer« ø 165mm
1x
serieller Kabelsatz für Tieftöner (rechts+links)
2x
3-Wege Frequenzweiche(rechts+links) Audi A3 -nur 2-türig - Art.-Nr. 75181
1x
Montage-Set, Audi A3 -nur 2-türig - Art.-Nr. 75181/71181
4x
22x
8x
2x
2x
4x
18x
Garantie:
Als Hersteller übernehmen wir für diese Doorboards bzw. Soundsysteme eine Garantie von 2 Jahren, gerechnet ab dem Kaufdatum beim
Fachhändler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf
Material- oder Herstellungsfehlern beruhen. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch oder Einbau, auf
Verschleiß oder auf Eingriffe durch Dritte zurückzuführen sind. Die Garantie umfasst keine Folgeschäden und auch nicht diejenigen Mängel, die den
Wert oder die Gebrauchstauglichkeit der Doorboards / Soundsysteme nur unerheblich beeinträchtigen. Eine Garantiepflicht wird nicht ausgelöst bei
Schäden die durch äußere Einwirkungen verursacht wurden. Vom Umtausch ausgeschlossen sind Doorboards mit zusätzlichen oder falschen
Montagebohrlöchern. Dies sind Beschädigungen am Doorboard, die nicht wieder Instand gesetzt werden können.
elektrische Fensterheber, nur 2-türig
8P (05.2003)
empfohlen - siehe beiliegende Einbauempfehlung
Um das beste Klangbild zu erreichen, sollten alle
Einstellungen am Radio (Bass, Höhen, Loudness
usw.) auf null bzw. neutral gestellt sein.
ab 2x 150 - 300 Watt / 4 Ohm
entfällt
Klettband à 2,5 cm (Reserve)
Sechskantmutter M4
Senkkopfschraube metrisch M4 x 30
Senkkopfschraube metrisch M4 x 40
Senkkopfschraube metrisch M4 x 50
Unterlagscheiben 4 x 12
Unterlagscheiben 4 x 20
