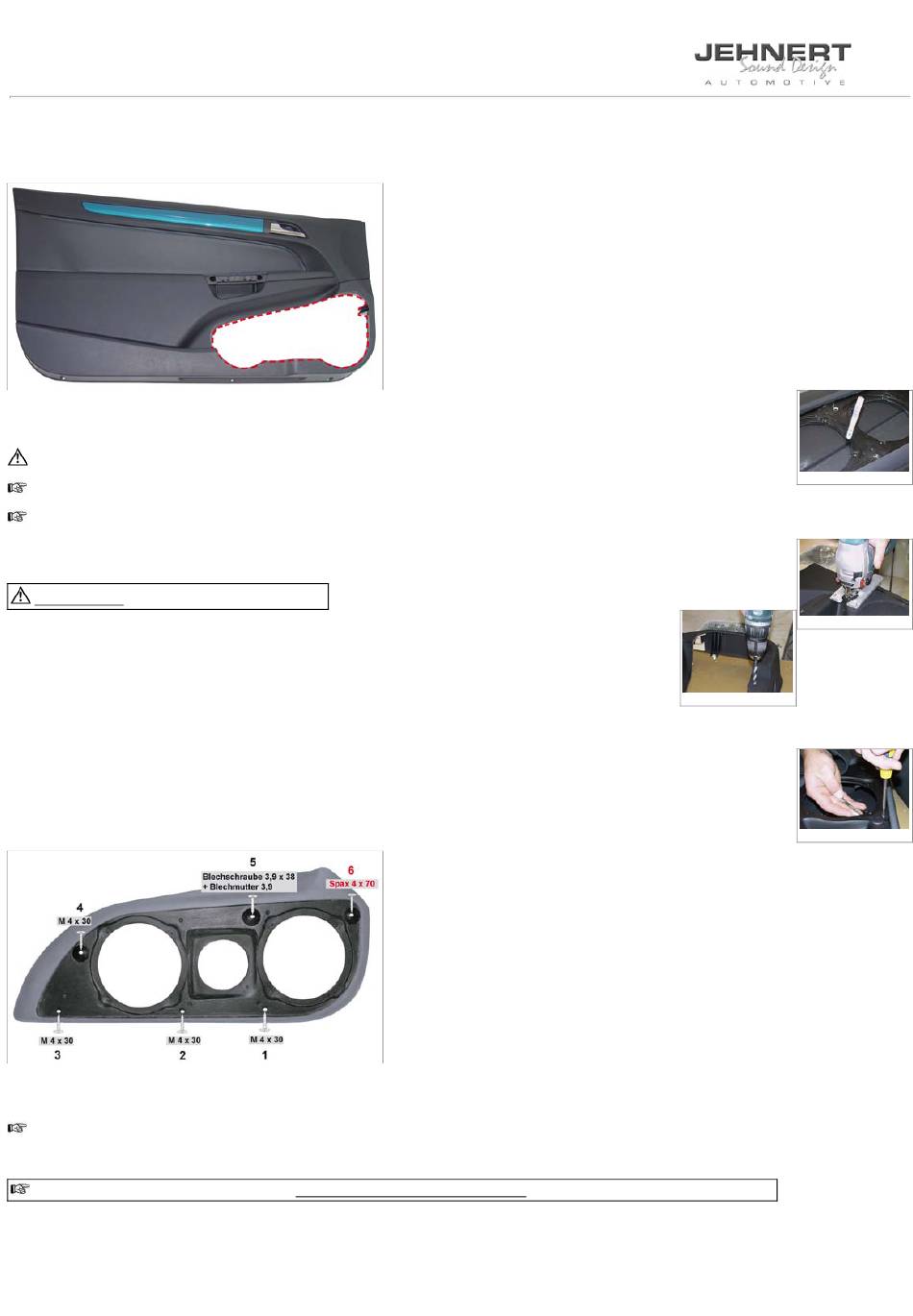

Einbauanleitung Artikel-Nr.: 45116
4 Bearbeitung Türverkleidungs-Ausschnitte
Die Lautsprecher nutzen durch den Ausschnitt hinter den Tieftönern das benötigte Volumen der Fahrzeugtüre:
4.1 Lautsprecher-Öffnungen des Doorboards auf der Türverkleidung anzeichnen. Angezeichnete Tieftöner-
Markierungen um ca. 1 cm vergrößern (=ca. Außendurchmesser der Tieftöner)
WICHTIG! Kontrolle aller Ausschnitt-Markierungen:
Doorboard-Befestigungen müssen mit der Türverkleidung verschraubt werden können!
Türverkleidungs-Befestigungen dürfen nicht entfernt werden!
4.2 Doorboard wieder abnehmen und die angezeichneten Markierungen auf der Türverkleidung mit einer Stichsäge
ausschneiden.
ACHTUNG!!! Auf Türkabelbaum achten!
4.3 Für die einzusetzenden M4-Schrauben (Pos. 1-4) die Bohrungen gemäß Markierungen mit
einem 4mm-Bohrer vornehmen und auf 7-8mm vergrößern.
5 Doorboard Befestigung
5.1 Mitgelieferte M4-Schrauben eindrehen (Pos. 1-4). Doorboard mit der Türverkleidung durch leichtes
Festschrauben aller M4-Schrauben fixieren. Alle Befestigungsschrauben auf der Türverkleidungsrückseite mit
Unterlagscheiben und Muttern sichern.
TIPP: Schraubengewinde mit Schraubensicherungsflüssigkeit behandeln. (Vibrationen der Lautsprecher können
Schraubverbindungen mit der Zeit lösen).
5.2 Befestigung 5:
Blechschraube 3,9 x 38 durch das Doorboard in die Türverkleidung eindrehen und mit Blechmutter 3,9 sichern.
Befestigung 6 erfolgt erst bei der Montage der Türverkleidung auf die Fahrzeugtüre.
5.3 Nochmals Passgenauigkeit überprüfen und Schrauben festziehen.
Alle Schnittkanten des Doorboards müssen umlaufend ohne Spalt! auf der Türverkleidung anliegen!
15.10.10 10:03
Beispiel-Abbildung
Beispiel-Abbildung
Beispiel-Abbildung
Beispiel-Abbildung
Seite 4 von 8
