JEHNERT SOUND DESIGN 65700 Montageanleitung

Mercedes Sprinter W906
von 2006-2018, Fahrerhaus
Einbauanleitung 65700: »Mercedes Sprinter«
3-Wege-Soundsystem Mercedes Sprinter
Modell/Baujahr: Sprinter (01.2006)
Packliste:

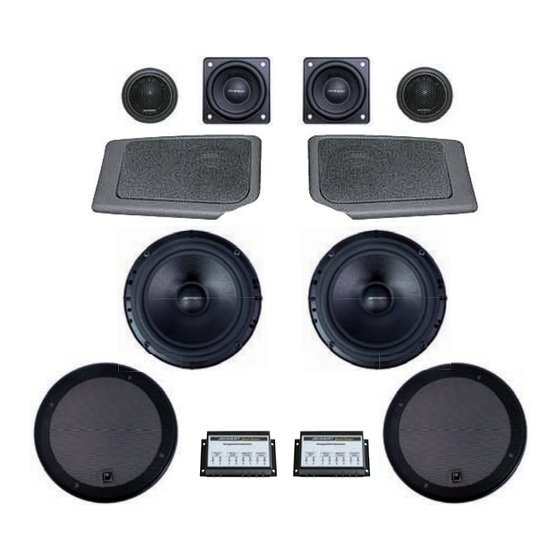

1x Mitteltonmodul (links & rechts) Mercedes Sprinter, bezogen
2x »XE26« Neodym-Softdome-Hochtöner Ø 26mm inkl. Montageset
2x »XE80« Breitbandlautsprecher Ø 80mm
2x »XM165« Tief-Mitteltöner »Power-Woofer« Ø 165mm
2x Montagering für »XM165« inkl. Abdeckgitter
1x 3-Wege-Frequenzweiche (links & rechts) Mercedes Sprinter (Art.-Nr.: 65700)
1x Montageset - Mercedes Sprinter (Art.-Nr.: 65700)
Montageset Art.-Nr. 65700:
Sonstige: 8x Blechmutter 3,9 Vz
8x Blechschraube Linsensenkkopf 3,9 x 19 (schwarz)
4x Spax Senkkopfschraube 3,5 x 20
1x Spax Senkkopfschraube 3,5 x 35
1x Spax Senkkopfschraube 4 x 50
1x Spax Senkkopfschraube 4 x 55
1x Spax Senkkopfschraube 4 x 70
optionales Zubehör - Frontsystem: ( muss seperat bestellt werden)
Lautsprecherkabel 1,5mm
16x Flachsteckhülsen: 6,3 x 0,8mm (für Frequenzweichen Ein- u. Ausgang)
4x Flachsteckhülsen: 4,8 x 0,8mm (für Tief- und Mitteltöner +Pol)
4x Flachsteckhülsen: 2,8 x 0,8mm (für Tief- und Mitteltöner -Pol)
4x Flachsteckzungen: 6,3 x 0,8mm (Verbindung zu Hochtöner)
4x isolierte Stoßverbinder (Anschluss Radio an Weiche)
