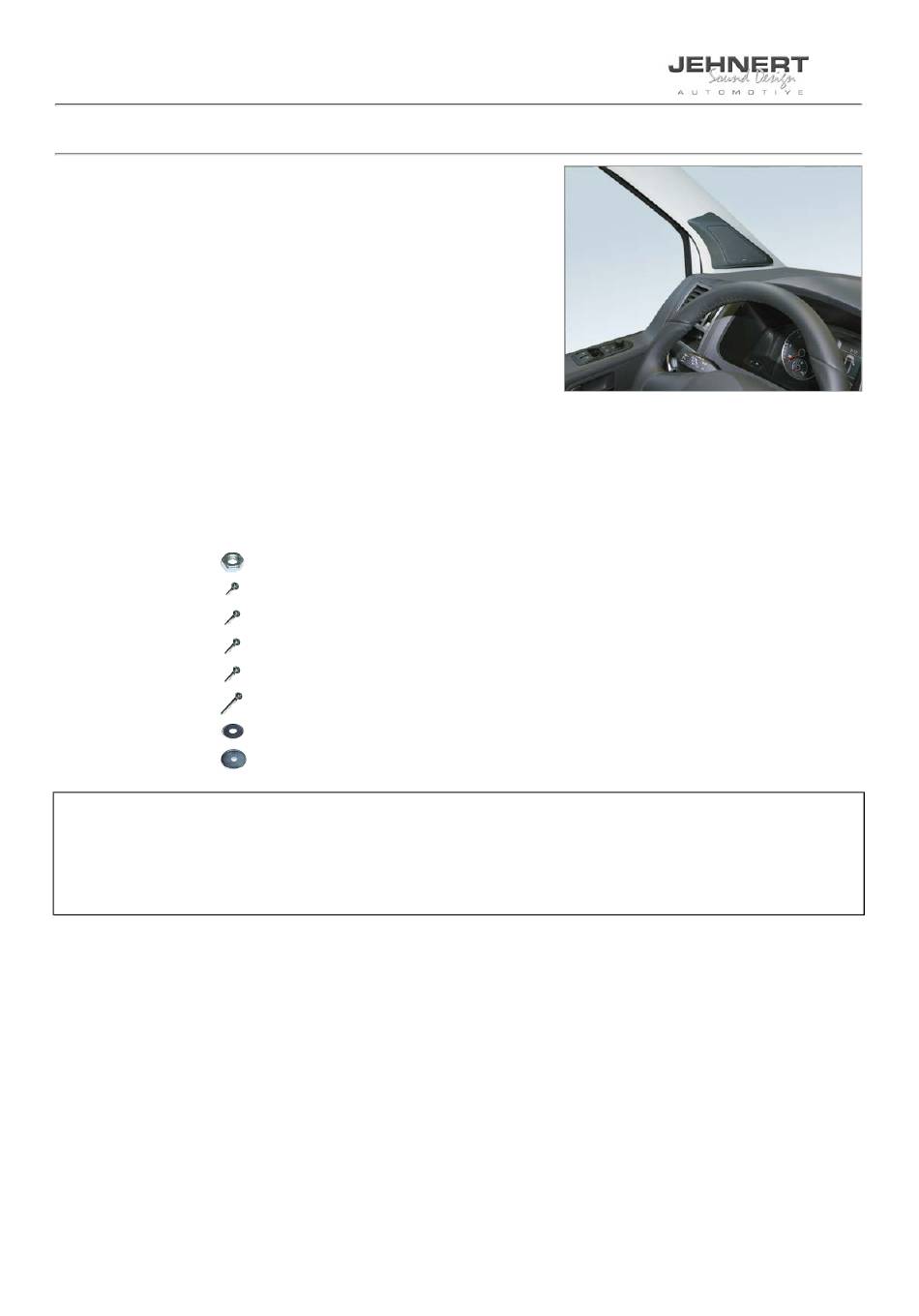

Einbauanleitung Artikel-Nr.: 65600 / 65610
3-Wege-Soundsystem, VW Bus T5 »165mm/200mm Woofer«
Technische Information:
Fahrzeugausstattung:
Modell/Baujahr:
Einstellhinweis:
Empf. Verstärkerleistung:

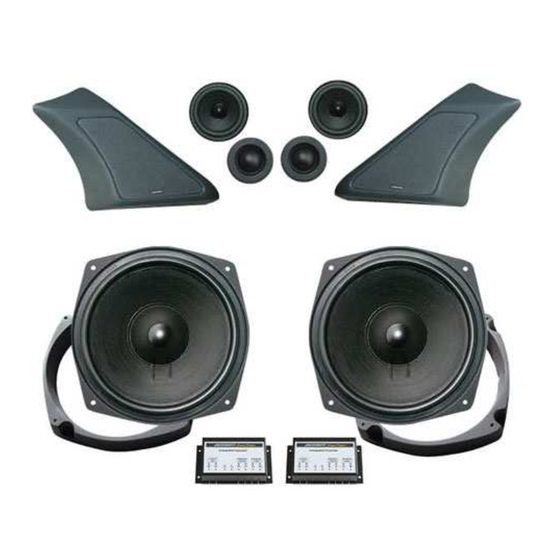

Packliste:
1x
Mitteltonmodul (rechts + links) VW Bus T5, bezogen
2x
XE 19 G - Softdome-Neodym-Hochtöner mit Abdeckgitter ø 19mm
2x
XE 55 - Neodym-Mitteltöner ø 55mm
2x
XM 165 / XE 200 - Tief-Mitteltöner »Power-Woofer« ø 165mm oder 200mm Flat-Woofer
2x
Montagering für Tief-Mitteltöner »Power-Woofer« ø 165mm oder 200mm Flat-Woofer
1x
3-Wege Frequenzweiche 2-teilig (rechts+links) VW Bus T5- Art.-Nr. 65600
1x
Montage-Set, VW Bus T5 - Art.-Nr. 65600
8x
2x
12x
2x
2x
2x
12x
12x
Garantie:
Als Hersteller übernehmen wir für diese Doorboards bzw. Soundsysteme eine Garantie von 2 Jahren, gerechnet ab dem Kaufdatum beim
Fachhändler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf
Material- oder Herstellungsfehlern beruhen. Von der Garantie ausgenommen sind Schäden, die auf unsachgemäßen Gebrauch oder Einbau, auf
Verschleiß oder auf Eingriffe durch Dritte zurückzuführen sind. Die Garantie umfasst keine Folgeschäden und auch nicht diejenigen Mängel, die
den Wert oder die Gebrauchstauglichkeit der Doorboards / Soundsysteme nur unerheblich beeinträchtigen. Eine Garantiepflicht wird nicht
ausgelöst bei Schäden die durch äußere Einwirkungen verursacht wurden. Vom Umtausch ausgeschlossen sind Doorboards mit zusätzlichen
oder falschen Montagebohrlöchern. Dies sind Beschädigungen am Doorboard, die nicht wieder Instand gesetzt werden können.
T5 (06.2003)
Um das beste Klangbild zu erreichen, sollten alle
Einstellungen am Radio (Bass, Höhen, Loudness
usw.) auf null bzw. neutral gestellt sein.
ab 2x 50 - 100 Watt / 4 Ohm
Sechskantmutter M4
Senkkopfschraube metrisch M4 x 25
Senkkopfschraube metrisch M4 x 30
Senkkopfschraube metrisch M4 x 40
Senkkopfschraube metrisch M4 x 50
Senkkopfschraube metrisch M4 x 70
Unterlagscheiben 4 x 12
Unterlagscheiben 4 x 20
