Montageanleitung
Artikel-Nr.
Jehnert Sound Design
Entwicklung und Produktion
von Car-Audio-Systemen
o-Syst4444444n
72124 Pliezhausen
Heinrich-Hertz-Str. 11
Tel. 0 71 27 / 9 34 57-0
Fax 0 71 27 / 9 34 57-10
e-mail: sounddesign@jehnert.de
Tel.: 0711-77 97 87- 87
www.jehnert.de
Fax: 0721
e-mail: sounddesign@jehnert.de
45194
JEHNERT
Sound
Sound
D E S I G N
Entwicklung und
Produktion
Michelreis 14
70794 Filderstadt
www.jehnert.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JEHNERT SOUND DESIGN 45194
Inhaltszusammenfassung für JEHNERT SOUND DESIGN 45194

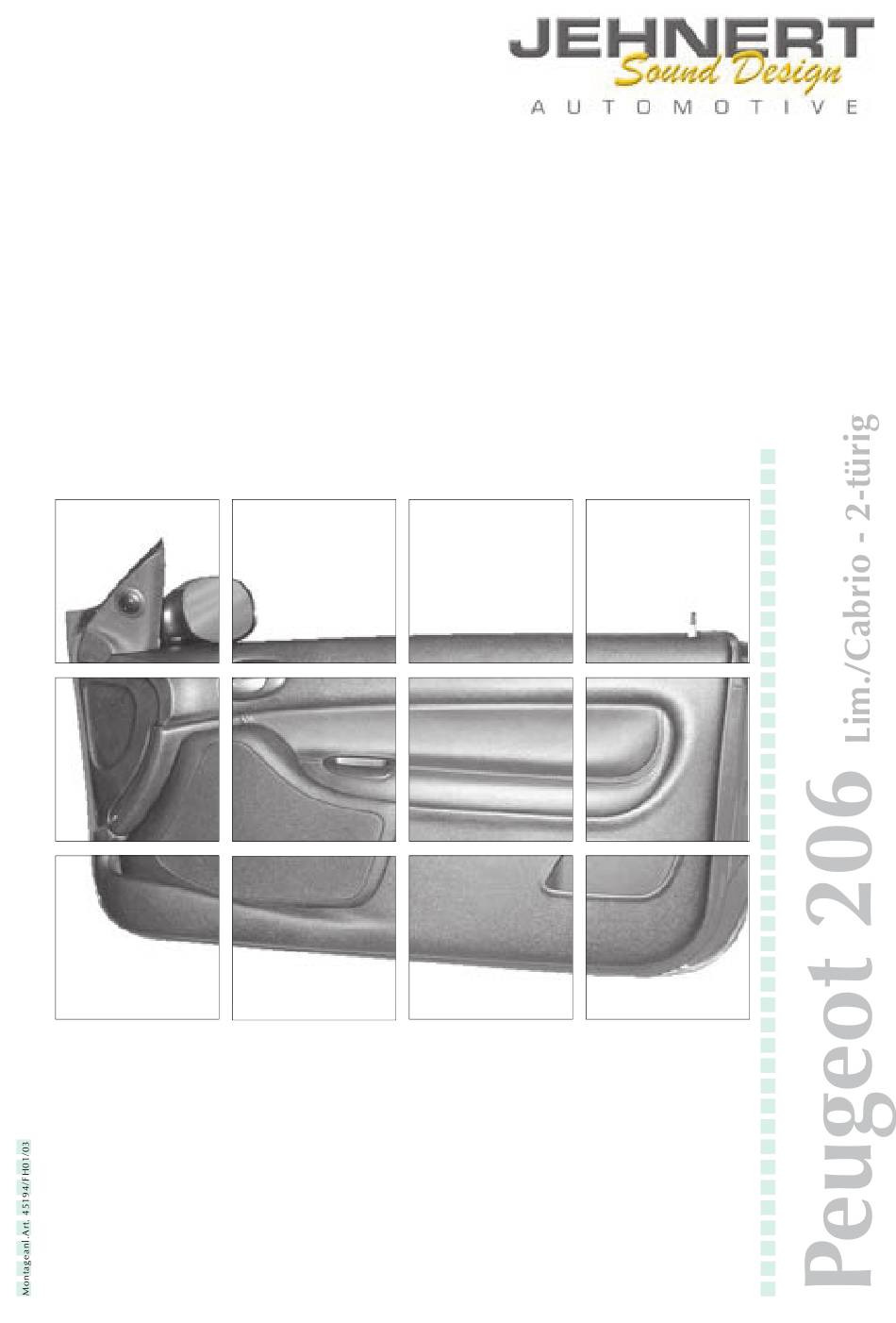

- Seite 1 JEHNERT Sound Sound D E S I G N Jehnert Sound Design Entwicklung und Produktion Entwicklung und von Car-Audio-Systemen Produktion o-Syst4444444n Michelreis 14 72124 Pliezhausen Heinrich-Hertz-Str. 11 Tel. 0 71 27 / 9 34 57-0 70794 Filderstadt Fax 0 71 27 / 9 34 57-10 e-mail: sounddesign@jehnert.de...
-
Seite 2: Inhaltsverzeichnis
Service / Fehlersuche............Garantie ................Garantie ................Bitte folgen Sie den Anweisungen der Montageanleitung “Schritt für Schritt” und prüfen Sie den Packungsinhalt Besonders wichtige Hinweise enthalten folgende Markierung: � 45194 - Peugeot 206 - 1 - © JEHNERT SOUND DESIGN... -
Seite 3: Packliste
Schrauben-Senkkopf, M 4 x 30 Die Ware wurde sorgfältig verpackt und auf ihre Vollständigkeit geprüft. Bei Fehlmengen, Schäden oder Mängel beachten Sie bitte unsere Garantieleistungen auf der Rückseite dieser Montageanleitung. 45194 - Peugeot 206 - 2 - © JEHNERT SOUND DESIGN... -
Seite 4: Demontage Der Türverkleidung
3. Schraube (C) an der Türverkleidungs-Innenseite herausdrehen. 4. Plastikstopfen an den Türverkleidungsrändern vorsichtig lösen und Türver- kleidung waagerecht nach vorne wegziehen. 5. Schalter für den elektrischen Fensterheber abstecken. 6. Original-Lautsprecheranschluss abstecken 45194 - Peugeot 206 - 3 - © JEHNERT SOUND DESIGN... -
Seite 5: Montage Des Hochtöners Im Original-Hochton-Spiegeldreieck
Rundschleifer/Dremel vergrößern. 2.3. JEHNERT-Hochtöner vorverkabeln - Hochtonanschlußkabel (1,5 - 4mm ) zur Frequenzweiche führen. Frequenzweichen-Montageort: Fahrzeugtüre vgl.S.10) 2.4. Hochtöner-Einbauhalterung (Topf) einsetzen und Hochtöner mit 6Ktn.Schraube M4x8 oder mit Heißkleber/Silikon befestigen. 45194 - Peugeot 206 - 4 - © JEHNERT SOUND DESIGN... -
Seite 6: Paneelanpassung
1. Fixpunktlinie 1: Paneelaußenkante bündig zur Lautsprechergitter-Außenkante anpassen. Fixpunktlinie 2: Die Unterkante des Paneels direkt in die Kartentasche einsetzen. 3. Fixpunktlinie 3: Die Oberkante des Paneels verläuft paralell zur Türverkleidungs-Inlet- kante. 45194 - Peugeot 206 - 5- © JEHNERT SOUND DESIGN... -
Seite 7: Ausschnitte Türverkleidung Und Fahrzeugtüre-Plastikhalterung
Ausschnitte 1-3 an der Original-Tieftöner-Plastikhalterung anzeichnen und ausschneiden (s.Abb.2). � ACHTUNG! Halterung für Türgriff nicht entfernen! Abb.1: Fahrzeugtüre: Türblech - innen Original -Tieftöner Abb.2: Fahrzeugtüre: Türblech - innen Ausschnitte Plastikhalterung Tieftöner 45194 - Peugeot 206 - 6 - © JEHNERT SOUND DESIGN... -
Seite 8: Montage Dertürpaneele + Lautsprecherleitungen
Alle Schnittkanten des Paneels müssen umlaufend ohne Spalt auf der Türverkleidung anliegen. Lautsprecherkabel in die Fahrzeugtüren führen: 1 x Lautsprecherkabel (1,5 - 4mm ) vom Verstärker in die Fahrzeugtüre führen. Frequenzweichen-Montageort: Fahrzeugtüre vgl.S.10) 45194 - Peugeot 206 - 7 - © JEHNERT SOUND DESIGN... -
Seite 9: Dämmung Der Türverkleidung
- Überstehende Kabelbinder (Klappergeräusche!) abschneiden - Unter den Originalkabelbaum Filz oder Schaumstoff kleben Regenschutzfolie Vorderseite Türblech innen *Türaußenhaut = Rückseite Türblech innen Abb.: Beispiel einer Fahrzeugtür - Dämmung mit Bitumenmatten / Teermatten 45194 - Peugeot 206 - 8 - © JEHNERT SOUND DESIGN... -
Seite 10: Montage Der Türverkleidung Auf Die Fahrzeugtüre
7.5. Regenschutzfolie für die Tieftöner u-förmig einschneiden und seitliche Schnittkanten zur Vermeidung von Vibrationsgeräuschen der Folie stabilisieren (z.B. mit Packband) � Endkontrolle nach Türpaneel-Montage: Alle Funktionen der Bedienelemente wie Sitzverstellung, Handschuhfachöffnung, Fensterheber etc. überprüfen. 45194 - Peugeot 206 - 9 - © JEHNERT SOUND DESIGN... -
Seite 11: Frequenzweichenmontage + Lautsprecheranschluss
Pol des FW-Eingang von 9 V Batterie Pol des FW-Eingang von 9 V Batterie Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen! � Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben! 45194 - Peugeot 206 - 10 - © JEHNERT SOUND DESIGN... -
Seite 12: Lautsprecheranschluss - Schaltbild
P e u g e o t 2 0 6 - A r t . 4 5 1 9 4 3-Wege fahrzeugspezifische Frequenzweiche JEHNERT Sound Sound D E S I G N Tieftöner Hochtöner Eingang Mitteltöner 45194 - Peugeot 206 - 11 - © JEHNERT SOUND DESIGN... -
Seite 13: Montage Der Abdeckblenden
Abnehmen der Abdeckblenden: Die Abdeckblenden können durch vorsichtiges Lösen der Klettverschlüsse jederzeit abgenommen werden. � VORSICHT: Bitte jede Art von » gewaltsamem Reißen « an den Blenden vermeiden (Bruchgefahr !) 45194 - Peugeot 206 - 12 - © JEHNERT SOUND DESIGN... -
Seite 14: Technische Informationen
1 x 26 mm Hochtöner / Seite fahrzeugspezifische Frequenzweiche Belastbarkeit Dauer / Musik: 2 x 160/300Watt Übertragungsbereich: 42-22.000 Hz Impedanz: 2 Ohm Einbauzeit: Einbauprofi: 4,0 Stunden Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 45194 - Peugeot 206 - 13 - © JEHNERT SOUND DESIGN... -
Seite 15: Selbsthilfe Und Fehlersuche
Vibrationsgeräusche Dämmung s. Hinweise Seite 8 Selbsthilfe und Fehlersuche 45194 - Peugeot 206 - 14 - © JEHNERT SOUND DESIGN Die folgenden Hinweise sollen Ihnen dabei helfen, Fehler oder Störungen selbst zu beheben. Wenn folgende Abhilfemaßnahmen nicht greifen, rufen Sie uns bitte an: Was kann es sein ... -
Seite 16: Garantie
G a r a n t i e Als Hersteller übernehmen wir für diese Türpaneele bzw. Soundsystem eine Garantie für 2 Jahre, gerechnet ab dem Kaufdatum beim Händler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf Material- oder Herstellungs- fehlern beruhen.
