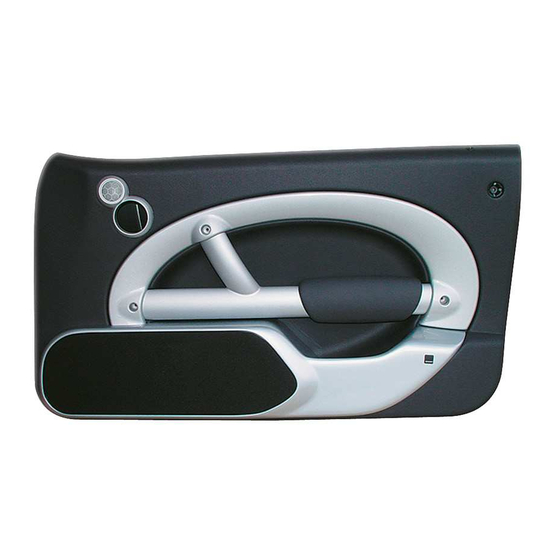

Montageanleitung
Artikel-Nr.
Jehnert Sound Design
Entwicklung und Produktion
von Car-Audio-Systemen
Porsche Str. 15
70794 Filderstadt
Heinrich-Hertz-Str. 11
Tel. 0 71 58 / 9 56 99-0
Fax 0 71 58 / 9 56 99-10
e-mail: sounddesign@jehnert.de
Tel.: 0711-77 97 87- 87
www.jehnert.com
Fax: 0711-77 78 921
e-mail: sounddesign@jehnert.de
75192
JEHNERT
Sound
Sound
D E S I G N
Entwicklung und
Produktion von
Car-Audio-Systemen
70794 Filderstadt
www.jehnert.com
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für JEHNERT SOUND DESIGN MINI COOPER
Inhaltszusammenfassung für JEHNERT SOUND DESIGN MINI COOPER

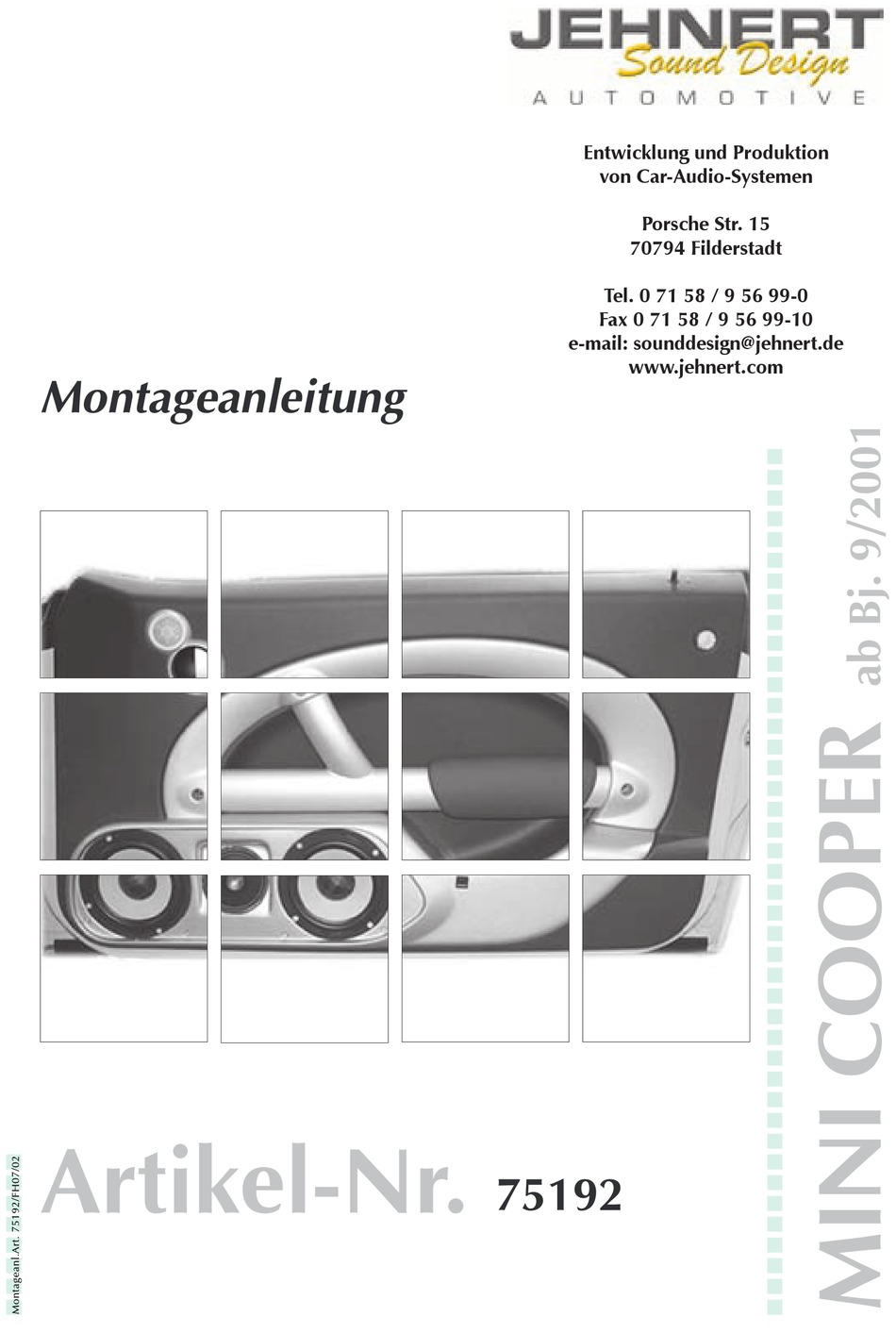

- Seite 1 JEHNERT Sound Sound D E S I G N Jehnert Sound Design Entwicklung und Produktion Entwicklung und von Car-Audio-Systemen Produktion von Porsche Str. 15 Car-Audio-Systemen 70794 Filderstadt Heinrich-Hertz-Str. 11 Tel. 0 71 58 / 9 56 99-0 70794 Filderstadt Fax 0 71 58 / 9 56 99-10 e-mail: sounddesign@jehnert.de...
-
Seite 2: Inhaltsverzeichnis
Garantie ................Garantie ................Bitte folgen Sie den Anweisungen der Montageanleitung “Schritt für Schritt” und prüfen Sie den Packungsinhalt Besonders wichtige Hinweise enthalten folgende Markierung: � 75192 - Mini Cooper ab Bj. 9/2001 - 1 - © JEHNERT SOUND DESIGN... -
Seite 3: Packliste
Schrauben-Senkkopf, M 4 x 30 Die Ware wurde sorgfältig verpackt und auf ihre Vollständigkeit geprüft. Bei Fehlmengen, Schäden oder Mängel beachten Sie bitte unsere Garantieleistungen auf der Rückseite dieser Montageanleitung. 75192 - Mini Cooper ab Bj. 9/2001 - 2 - © JEHNERT SOUND DESIGN... -
Seite 4: Demontage Der Türverkleidung
5. Türverkleidung vom Türinnenblech waagerecht nach vorne wegziehen. 6. Original-Lautsprecheranschlüsse abstecken. 7. Original-Lautsprechergitter (C) und werkseitigen Lautsprecher entfernen. 8. Kartentasche demontieren (Nieten auf der Türverkleidungsrückseite aufbohren) 75192 - Mini Cooper ab Bj. 9/2001 - 3 - © JEHNERT SOUND DESIGN... -
Seite 5: Hochtöner-Montage
2.2. JEHNERT-Hochtöner in den werkseitigen Einbauort einsetzen und mit Heißkleber befestigen. 2.3. Hochtöner verkabeln und Anschlußkabel (1,5 - 4mm zur Frequenzweiche führen. (Länge: Frequenzweiche im Türpaneel montiert ). 75192 - Mini Cooper ab Bj. 9/2001 - 4 - © JEHNERT SOUND DESIGN... -
Seite 6: Paneelanpassung
Fixpunkt 2: Paneeloberkante mit einem Abstand von ca. 3mm zur Unterkante des Querholmes des Plastik-Ringes anpassen. Fixpunkt 3: Der untere Paneelrand und der Türverkleidungsrand schließen paralell ab. 75192 - Mini Cooper ab Bj. 9/2001 - 5- © JEHNERT SOUND DESIGN... -
Seite 7: Bearbeiten Der Türverkleidung / Montage Der Türpaneele
10 = Spax 5,0 x 90 8 = Spax 5,0 x 80 Befestigungspunkt 8-10: Befestigung erfolgt erst bei der Montage der kompletten Türverkleidung auf die Fahrzeugtüre (vgl.S.9) 75192 - Mini Cooper ab Bj. 9/2001 - 6 - © JEHNERT SOUND DESIGN... -
Seite 8: Lautsprecherleitungen
5.2. Lautsprecherkabel verlegen: 1 x Lautsprecherkabel (1,5 - 4mm ) vom Verstärker in die Fahrzeugtüre führen. Frequenzweichen-Montageort: im Türpaneel - vgl.S.10) 5.3. Regenschutzfolie wieder passgenau anbringen 75192 - Mini Cooper ab Bj. 9/2001 - 7 - © JEHNERT SOUND DESIGN... -
Seite 9: Dämmung Der Türverkleidung / Fahrzeugtüren
- Unter den Originalkabelbaum Filz oder Schaumstoff kleben Regenschutzfolie Vorderseite Türblech innen *Türaußenhaut = Rückseite Türblech innen Abb.: Beispiel einer Fahrzeugtür - Dämmung mit Bitumenmatten / Teermatten 75192 - Mini Cooper ab Bj. 9/2001 - 8 - © JEHNERT SOUND DESIGN... -
Seite 10: Montage Der Türverkleidung
7.4. Die 3 Spaxschrauben (siehe Befestigungspunkt 8-10) durch das Türpaneel und die Türverkleidung ins Türblech vorsichtig eindrehen. Spax 5 x 90 Spax 5 x 80 Spax 5 x 80 75192 - Mini Cooper ab Bj. 9/2001 - 9 - © JEHNERT SOUND DESIGN... -
Seite 11: Frequenzweichenmontage + Lautsprecheranschluss
Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen! Alle Tieftöner müssen bei dieser Überprüfung gleichmäßig ausschwingen! � Ein verpolter Tieftöner kann die gesamte Basswiedergabe Ein verpolter Tieftöner kann die gesamte Basswiedergabe aufheben! aufheben! 75192 - Mini Cooper ab Bj. 9/2001 - 10 - © JEHNERT SOUND DESIGN... -
Seite 12: Lautsprecheranschluss - Schaltbild
M i n i C o o p e r - A r t . 7 5 1 9 2 3-Wege fahrzeugspezifische Frequenzweiche JEHNERT Sound Sound D E S I G N Tieftöner Hochtöner Eingang Mitteltöner 75192 - Mini Cooper ab Bj. 9/2001 - 11 - © JEHNERT SOUND DESIGN... -
Seite 13: Abnehmen Der Abdeckblenden
Die Abdeckblenden können durch vorsichtiges Lösen der Klettverschlüsse jederzeit abgenommen werden. � VORSICHT: Bitte jede Art von » gewaltsamem Reißen « an den Blenden vermeiden (Bruchgefahr !) 75192 - Mini Cooper ab Bj. 9/2001 - 12 - © JEHNERT SOUND DESIGN... -
Seite 14: Technische Informationen
Frequenzweiche Belastbarkeit Dauer / Musik: 2 x 160/300Watt Übertragungsbereich: 48-22.000 Hz Impedanz: 2 Ohm Einbauzeit: Einbauprofi: 3,0 Stunden Änderungen, die dem technischen Fortschritt dienen, bleiben vorbehalten. 75192 - Mini Cooper ab Bj. 9/2001 - 13 - © JEHNERT SOUND DESIGN... -
Seite 15: Selbsthilfe Und Fehlersuche
Vibrationsgeräusche Dämmung s. Hinweise Seite 8 Selbsthilfe und Fehlersuche 75192 - Mini Cooper ab Bj. 9/2001 - 14 - © JEHNERT SOUND DESIGN Die folgenden Hinweise sollen Ihnen dabei helfen, Fehler oder Störungen selbst zu beheben. Wenn folgende Abhilfemaßnahmen nicht greifen, rufen Sie uns bitte an: Was kann es sein ... -
Seite 16: Garantie
G a r a n t i e Als Hersteller übernehmen wir für diese Türpaneele bzw. Soundsystem eine Garantie für 2 Jahre, gerechnet ab dem Kaufdatum beim Händler. Innerhalb dieser Garantiezeit beheben wir nach unserer Wahl durch Reparatur oder Austausch unentgeltlich alle Mängel, die auf Material- oder Herstellungs- fehlern beruhen.
